Регулятор перепада давления тип RRC-1

РЕГУЛЯТОР ПЕРЕПАДА ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ ТИП RRC-1
РЕГУЛЯТОР ПЕРЕПАДА ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ ТИП RRC-1
РЕГУЛЯТОР ПЕРЕПАДА ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ ТИП RRC-1
РЕГУЛЯТОР ПЕРЕПАДА ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ ТИП RRC-1

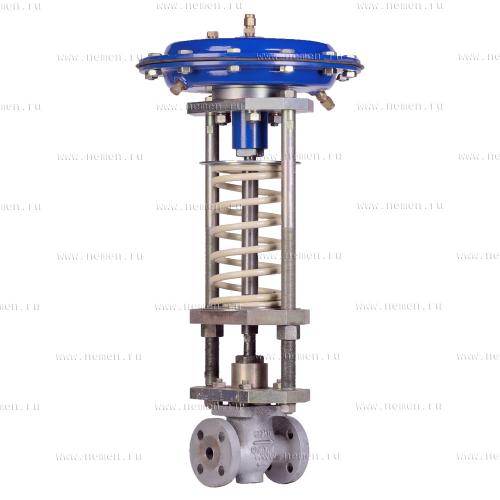

Регулятор RRC-1 предназначены для сохранения постоянного (заданного) перепада давления в технологической установке, соединенной последовательно с клапаном регулятора.

Клапан регулятора при отсутствии сигнала (энергии) нормально открыт.

Характеристика:

Диаметр, DN, мм

15-250

Kvs (max), м3

400

Давление, PN, бар

корпуса

40

фланцы

40 (16 - под заказ)

Максимальное давление агента, бар

25

Температура, °С

90 (воздух, негорючий газ) (упл. седла - NBR)

240 (пар)  (упл. седла-PTFE)

300 (упл. седла - металл-металл) (DN 15-50)

Максимальная неплотность при закрытии

0% KVS

Коэффициент пропорциональности Хр

16 %

Среда

Холодная и горячая вода, водяной пар, воздух и др. инертные газы.
(др. среды – по согласованию с поставщиком)

Класс герметичности по ГОСТ 9544-2015 (PN-EN 60534-4)

"VI класс" – уплотнение седла мягкое EPDM / NBR / PTFE

"IV класс" (упл.-металл-металл) (300°C)

Тип присоединения

фланцевый (ответные фланцы рекомендуем по ГОСТ 33259-2015)

Регулятор состоит из трех главных элементов: односедельного клапана (01), сервопривода (02) (мембранный блок) и задатчика (03).

Тарелка клапана разгружена от действия гидростатических сил.

Присоединение - фланцевое.

Если рабочей средой является пар, регулятор должен быть оснащен конденсатосборником и вентилем ZWD в месте отбора импульса.

Вентиль ZWD - поставляется отдельно.

Конструкция, материалы:

Наименование

Материалы

Корпус

Сталь GP240GH

Нерж.сталь GX5CrNiMo 19-11-2

Крышка

Сталь С15Е

Нерж.сталь X6CrNiTi18-10

Тарелка

Нерж.сталь X17CrNi16-2

Нерж.сталь X6CrNiTi18-10

Седло

Нерж.сталь X17CrNi16-2

Нерж.сталь X6CrNiTi18-10

Шток

Нерж.сталь X17CrNi16-2

Нерж.сталь X6CrNiTi18-10

Уплотнение седло/тарелка

Металл-Металл; Металл / PTFE, EPDM, NBR

Мембрана

EPDM, NBR

* - другие материалы в зависимости от рабочей среды

Размеры:

DN

PN

D

Do

d

n

F

L

max Kvs*

Масса

мм

бар

мм

мм

м3

кг

15

16-40

95

65

14

4

63

130

4

18

20

105

75

14

4

63

150

5

20

25

115

85

14

4

63

160

6,5

30

32

140

100

18

4

80

180

13,5

33

40

150

110

18

4

82

200

22

38

50

165

125

18

4

86

230

33

41

65

185

145

18

8

118

290

46

49

80

200

160

18

8

118

310

66

58

100

16

220

180

18

8

124

350

94

75

25-40

235

190

22

125

16

250

210

18

8

150

400

130

110

25-40

270

220

26

150

16

285

240

22

8

173

480

170

157

25-40

300

250

26

200

16

340

295

22

12

216

600

250

220

25-40

375

320

30

250

16

405

355

26

12

260

730

400

300

25-40

450

385

32,5

*- другие по запросу

Фланцы оборудования выполнены согласно EN 1092-1

Сервопривод:

Сервопривод

Диапазон настройки, бар

высота Н, мм

Поверхность, см2

Ø А, мм

450

700

160

230

0,3-1,6

0,5-2,4

0,6-3,0

0,8-4,0

1,0-4,8

1,0-5,6

1,5 - 7,5

2,0 – 11,0

320

290

0,1-0,4

0,15-0,8

0,3-1,6

0,5-2,8

0,8-3,75

1,0-5,5

*- другие по запросу

Регулятор настроен на регулируемое давление, указанное в заказе

Схема подключения регулятора аналогична ZSN-5
