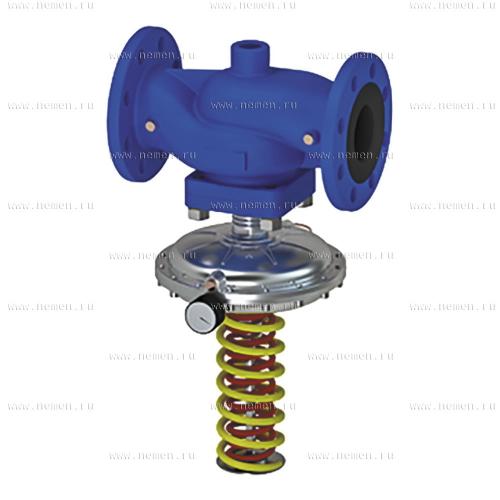

Тип регулятора |
RD212V |
|
нормально-открытый, односедельный |
|
|
Диаметр, DN, мм |
65 - 150 |
|
Давление, PN, бар |
16; 25 |
|
Максимальная рабочая температура, °С |
180 |
|
Среда |
вода, воздух, пар, газ, углеводороды, гликоли и другие среды, нейтральные к материалам клапана |
|
Тип затвора |
разгруженный |
|
Характеристика регулирования |
линейная |
|
Значение Kvs, м3/час |
76 - 235 |
|
Отбор импульса |
внешний |
|
Класс герметичности |
"IV класс" |
|
Присоединение |
фланцевое по EN 1092, под приварку |
|
Тип привода |
мембранный |
* - по запросу
|
Корпус |
Высокопрочный чугун EN-JS1025 |
|
Седло |
Нержавеющая сталь X30Cr13 (1.4028) |
|
Затвор |
Нержавеющая сталь X30Cr13 (1.4028) |
|
Уплотнение седла |
PTFE |
|
Уплотнение штока |
EPDM |
|
Мембрана |
EPDM |
|

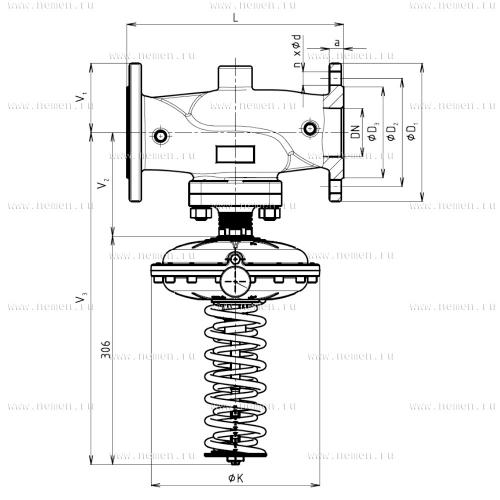

Присоединительные размеры, мм |
||||||||||||
|
DN |
PN16 |
PN25 |
||||||||||
|
ØD1 |
ØD2 |
ØD3 |
a |
n |
Ød |
ØD1 |
ØD2 |
ØD3 |
a |
n |
Ød |
|
|
65 |
185 |
145 |
118 |
19 |
4 |
19 |
185 |
145 |
118 |
19 |
8 |
19 |
|
80 |
200 |
160 |
132 |
19 |
8 |
19 |
200 |
160 |
132 |
19 |
8 |
19 |
|
100 |
220 |
180 |
156 |
19 |
8 |
19 |
235 |
190 |
156 |
19 |
8 |
23 |
|
125 |
250 |
210 |
184 |
23,5 |
8 |
19 |
270 |
220 |
184 |
23,5 |
8 |
28 |
|
150 |
285 |
240 |
211 |
26 |
8 |
23 |
300 |
250 |
211 |
26 |
8 |
28 |
|
DN |
Размеры, мм |
Площадь мембраны, см2 |
Масса, кг |
Kvs, м3/ч |
||||||
|
L1 |
V1 |
V2 |
V3 |
V4 |
240 |
64 |
36 |
|||
|
ØK, мм |
||||||||||
|
65 |
290 |
93 |
445 |
139 |
166 |
226 |
141 |
119 |
27 |
72 |
|
80 |
310 |
105 |
490 |
184 |
196 |
226 |
141 |
119 |
39 |
100 |
|
100 |
350 |
118 |
490 |
184 |
196 |
226 |
141 |
119 |
47 |
130 |
|
125 |
400 |
135 |
509 |
203 |
224 |
226 |
141 |
119 |
76 |
182 |
|
150 |
480 |
150 |
526 |
220 |
224 |
226 |
141 |
119 |
107 |
215 |
|
Площадь мембраны, см2 |
Диапазон настройки, бар |
||
|
36 |
2,4 - 10,0 |
||
|
64 |
0,45 - 2,25 |
0,75 - 3,75 |
1,2 - 6,0 |
|
240 |
0,15 - 0,6 |
0,2 - 1,0 |
0,32 - 1,6 |
|
1. Импульсная трубка со штуцерами 2. Бобышка М8х1 3. Охладитель импульса при Траб>150°С (по запросу) |
