Регулятор давления «после себя» тип RCW-2T

РЕГУЛЯТОР ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ «ПОСЛЕ СЕБЯ» ТИП RCW-2T (без импульсной трубки)
РЕГУЛЯТОР ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ «ПОСЛЕ СЕБЯ» ТИП RCW-2T (без импульсной трубки)

Регулятор предназначен для регулирования заданного давления после регулятора.

Клапан регулятора при отсутствии сигнала (энергии) нормально открыт.

Характеристика:

Диаметр, DN, мм

20-50

Kvs (max), м3

34

Давление PN, бар

корпус

40 (16 бар под заказ)

фланцы

40 (16 бар – под заказ)

Температура, °С

240

Среда

Холодная и горячая вода, воздух и др. инертные газы.
(др. среды – по согласованию с поставщиком)

Коэффициент пропорциональности Хр, %

16

Класс герметичности по ГОСТ 9544-2015 (PN-EN 60534-4)

"VI класс" – уплотнение седла мягкое EPDM / NBR / PTFE

Тип присоединения

фланцевый (ответные фланцы рекомендуем по ГОСТ 33259-2015)

RCW-2Т- рекомендуется применять при необходимости удержания давления больше 10 бар.

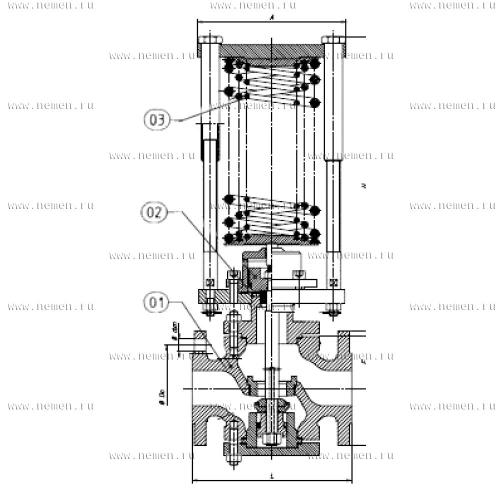

Регулятор давления состоит из трех главных элементов: односедельного клапана (01), сервопривода (02) (поршень) и задатчика (03).

Тарелка клапана разгружена от действия гидростатических сил.

Присоединение – фланцевое.

Конструкция, материалы:

Наименование

Материал

Корпус

сталь GP240GH

нержавеющая сталь GX5CrNiMo19-11-2

Крышка

сталь С15Е

нержавеющая сталь X6CrNiTi18-10

Тарелка

нержавеющая сталь Х17CrNi16-2

нержавеющая сталь X6CrNiTi18-10

Седло

нержавеющая сталь Х17CrNi16-2

нержавеющая сталь X6CrNiTi18-10

Шток

нержавеющая сталь Х17CrNi16-2

нержавеющая сталь X6CrNiTi18-10

Уплотнение седло/тарелка

металл/PTFE, EPDM, NBR

* - другие материалы в зависимости от рабочей среды

Размеры:

DN

D

L

Do

d

n

F

Kvs*

Масса

мм

мм

-

мм

м3

кг

20

105

184,0

75

14

4

98,5

5

18

25

115

184,0

85

14

4

98,5

8

22

32

140

200,0

100

18

4

98,5

12

28

40

150

222,5

110

18

4

101,5

20

34

50

165

254,0

125

18

4

116,0

34

42

* - другие по запросу

Фланцы оборудования выполнены согласно EN 1092-1

Сервопривод:

Сервопривод

Диапазон настройки, бар

высота Н, мм

Поверхность, см2

Ø А, мм

450

700

22

53

10-35

10-36

37

69

4-20

5-22

5-32

65

91

2-11

5-13

5-26

106

116

5-16

* - другие по запросу

Регулятор настроен на регулируемое давление, указанное в заказе

Схема подключения регулятора аналогична ZSN-1 (без импульсной трубки)
