Регулятор давления «до себя» тип RC-5-2

RC-5-2 (сервопривод мембранный блок);
RC-5-2Т (сервопривод с поршнем);
RC-5-2М (сервопривод с сильфоном)

РЕГУЛЯТОР ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ «ДО СЕБЯ» ТИП RC-5-2 RC-5-2
RC-5-2
РЕГУЛЯТОР ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ «ДО СЕБЯ» ТИП RC-5-2 RC-5-2T
RC-5-2T
РЕГУЛЯТОР ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ «ДО СЕБЯ» ТИП RC-5-2 RC-5-2M
RC-5-2M
РЕГУЛЯТОР ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ «ДО СЕБЯ» ТИП RC-5-2 Чертеж RC-5-2 (односедельный)
Чертеж RC-5-2 (односедельный)
РЕГУЛЯТОР ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ «ДО СЕБЯ» ТИП RC-5-2 Чертеж RC-5-2 (двухседельный)
Чертеж RC-5-2 (двухседельный)
РЕГУЛЯТОР ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ «ДО СЕБЯ» ТИП RC-5-2 Чертеж RC-5-2T
Чертеж RC-5-2T
РЕГУЛЯТОР ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ «ДО СЕБЯ» ТИП RC-5-2 RC-5-2 (сервопривод мембранный блок)
RC-5-2 (сервопривод мембранный блок)

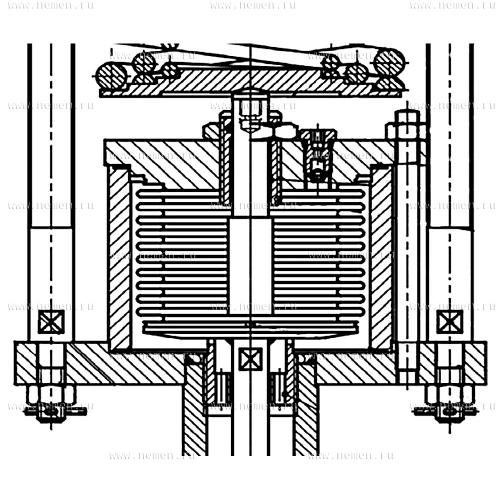

РЕГУЛЯТОР ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ «ДО СЕБЯ» ТИП RC-5-2 RC-5-2М (сервопривод с сильфоном)
RC-5-2М (сервопривод с сильфоном)
РЕГУЛЯТОР ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ «ДО СЕБЯ» ТИП RC-5-2 RC-5-2Т (сервопривод с поршнем)
RC-5-2Т (сервопривод с поршнем)
РЕГУЛЯТОР ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ «ДО СЕБЯ» ТИП RC-5-2 Схема подключения регулятора
Схема подключения регулятора
РЕГУЛЯТОР ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ «ДО СЕБЯ» ТИП RC-5-2 Схема подключения регулятора
Схема подключения регулятора

Регулятор предназначен для сохранения постоянного (заданного) давления перед регулятором.

Клапан регулятора при отсутствии сигнала (энергии) нормально закрыт.

Характеристика:

Тип

RC-5-2

RC-5-2Т, RC-5-2М

односедельный

двухседельный

односедельный

Диаметр DN, мм

15-250

150-250

15-250

Kvs, м3/ч (max)

400

600

400

Давление PN, бар

корпус

40

фланцы

40 (16 бар – под заказ)





Температура, °С

90 (воздух, негорючий газ) (упл. седла - NBR) 130 (вода) (упл. седла - EPDM, PTFE)

150 (масло) (упл. седла - PTFE) (RC-5-2М)

240 (пар) (упл. седла - PTFE) (RC-5-2Т, RC-5-2М)

240 (пар) (упл. седла - металл-металл) (RC-5-2Т)



Среда

Холодная и горячая вода, водяной пар (RC-5-2T), воздух и др. инертные газы, технические масла (RC-5-2М).

(др. среды – по согласованию с поставщиком)

Класс герметичности по

ГОСТ 9544-2015 (PN-EN 60534-4)

"VI класс" – уплотнение седла мягкое EPDM / NBR / PTFE

"IV класс" (упл.-металл-металл)

Срок службы, эксплуатации, лет

25 лет* (220 000 часов)

Тип присоединения

фланцевый (ответные фланцы рекомендуем по ГОСТ 33259-2015)

Регулятор Регулятор состоит из трех главных элементов: клапана (01), сервопривода (02) и задатчика (03).

Регуляторы давления по конструкции корпуса клапана бывают 2-х конструктивных типов: RC-5-2, RC-5-2Т, RC-5-2М (DN15-250) - односедельный / RC-5-2 (DN150-250) - двухседельный, с разгруженным плунжером (тарелкой); с мягким уплотнением седла из (EPDM / NBR / PTFE).

Конструкция, материалы:

Наименование

Материалы

Корпус

Сталь GP240GH

Нерж. сталь GX5CrNiMo19-11-2

Крышка

Сталь С15Е

Нерж. сталь X6CrNiTi18-10

Тарелка

Нерж. сталь X17CrNi16-2

Нерж. сталь X6CrNiTi18-10

Седло

Нерж. сталь X17CrNi16-2

Нерж. сталь X6CrNiTi18-10

Шток

Нерж. сталь X17CrNi16-2

Нерж. сталь X6CrNiTi18-10

Уплотнение седло/тарелка

Металл-Металл;  Металл / PTFE, EPDM, NBR

Мембрана

EPDM, NBR

Размеры:

DN

PN

D

Do

d

n

F

L

Kvs* (max), м3

Масса

мм

бар

мм

односе- дельный

двухсе- дельный

кг

15





16-40

95

65

14

4

63

130

4

18

20

105

75

14

4

63

150

5

20

25

115

85

14

4

63

160

6,5

30

32

140

100

18

4

80

180

13,5

33

40

150

110

18

4

82

200

22

38

50

165

125

18

4

86

230

33

41

65

16

185

145

18

4

118

290

46

49

25-40

8

80

16

200

160

18

8

118

310

66

58

25-40

100

16

220

180

18

8

124

350

94

75

25-40

235

190

22

125

16

250

210

18

8

150

400

130

110

25-40

270

220

26

150

16

285

240

22

8

173

480

170

320

157

25-40

300

250

26

200

16

340

295

22

12

216

600

250

400

220

25-40

375

320

30

250

16

405

355

26

12

260

730

400

600

300

25-40

450

385

32,5

*-другие по запросу.

Фланцы оборудования выполнены согласно EN 1092-1(2)

Сервопривод:

Сервопривод

Диапазон настройки, бар

высота Н, мм

Поверхность, см2

Ø А, мм

450

700

тип RC-5-2

80

190

5-9,5

2-11

100

190

1,5-7,5

1,6-8,5

160

230

0,3-1,6

0,5-2,4

0,6-3,2

0,8-4,0

1,0-4,8

1,0-5,6

1,5 - 7,5

2 - 11

320

290

0,1-0,4

0,15-0,8

0,3-1,6

0,5-2,8

0,8-3,75

1,0-5,5

Сервопривод

Диапазон настройки, бар

высота Н, мм

Поверхность, см2

Ø А, мм

450

700

тип RC-5-2Т

22

53

10-35

10-36

37

69

4-20

5-22

5-32

65

91

2-11

5-13

5-26

106

116

1-6

2-8

5-16

Сервопривод

Диапазон настройки, бар

высота Н, мм

Поверхность, см2

Ø А, мм

450

700

RC-5-2М, (односедельный).

63

101

1-5,7

1,5-9,5

2-11

3-13

4-17

10-26

94

122

0,6-3,9

0,8-5,2

1-6,4

1,2-7,7

1,4-9,0

2-12

5-18

Сервопривод

Диапазон настройки, бар

высота Н, мм

Поверхность, см2

Ø А, мм

450

750

RC-5-2 (двухседельный)

160

230

0,3-1,6

0,5-2,4

0,6-3,0

0,8-4,0

1,0-4,8

1,0-5,6

2,0-11

320

290

0,1-0,4

0,15-0,8

0,3-1,6

0,5-2,8

0,8-3,75

1,0-5,5

1,6-8,5

640

381

0,15-0,8

0,25-1,2

0,25-1,4

0,4-1,8

0,5-2,7

Схемы подключения регулятора:

Регулятор необходимо монтировать на горизонтальных участках трубопровода. Направление протекания среды должно быть согласно с указанием стрелки на корпусе.
