Тип регулятора |
нормально-открытый |
|
|
односедельный |
двухседельный |
|
|
Диаметр, DN, мм |
15 - 300 |
100, 150 |
|
Давление, PN, бар |
16; 25; 40* |
16 |
|
Максимальная рабочая температура, °С |
до 150 (до 350*) |
|
|
Среда |
вода, воздух, водяной пар, углеводороды, гликоли и другие среды, нейтральные к материалам клапана |
|
|
Тип затвора |
разгруженный / неразгруженный |
неразгруженный |
|
Характеристика регулирования |
линейная |
|
|
Значение Kvs, м3/час |
0,25 - 1600 |
|
|
Отбор импульса |
Внешний |
|
|
Класс герметичности |
II класс (с уплотнением седла металл-металл) |
|
|
VI класс (с мягким уплотнением седла) |
||
|
Присоединение |
фланцевое (ответные фланцы рекомендуем по ГОСТ 33259-2015 (ГОСТ 12820-80 / 12821-80 исп.1) |
|
|
Типпривода |
мембранный |
|
* - по запросу
|
Наименование |
Материалы |
|||
|
Корпус |
Серый чугун СЧ25 (GG25) PN 16 |
Углеродистая сталь 25Л (GS-45) PN 16, 25, 40* |
Углеродистая сталь 09Г2С (9MnSi5)* PN 16, 25, 40* |
Нержавеющая сталь 12Х18Н10Т (Х10СrNiTi18-10)* PN 16, 25, 40* |
|
Затвор |
Нержавеющая сталь 12Х18Н10Т (X10CrNiTi18-10) |
|||
|
Седло |
Нержавеющая сталь 12Х18Н10Т (X10CrNiTi18-10) / (Латунь ЛС59 (CuZn38Pb1) |
|||
|
Уплотнение седла |
Металл - металл / PTFE |
|||
|
Уплотнение штока |
FPM* / PTFE / EPDM / Графит ТРГ* |
|||
|
Мембрана |
EPDM / NBR / FPM* / VMQ* |
|||
* - по запросу
|
Исполнение клапана |
односедельный |
двухседельный |
||||||||||||||
|
Диаметр,DN,мм |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
100 |
150 |
|
Условная пропускная способность, Kvs, м3/ч |
0,25 0,4 0,63 1,0 1,6 2,5 3,2 4,0 |
1,6 2,5 4,0 6,3 |
1,0 1,6 2,0 2,5 3,2 4,0 6,3 8,0 10 |
4,0 6,3 10 16 |
10 16 20 25 |
12,5 16 25 32 40 |
25 40 50 63 |
25 40 63 80 100 |
63 100 160 |
100 125 160 200 250 |
160 250 320 |
250 320 400 |
500 800 1250 |
1000 1250 1600 |
250 |
400 |
|

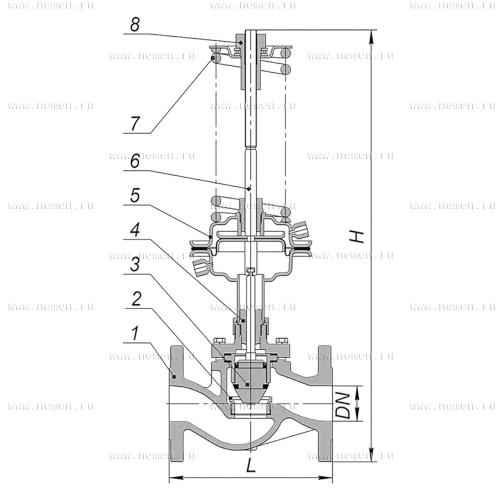

Высота H, мм |
610 |
630 |
630 |
665 |
680 |
690 |
710 |
730 |
780 |
965 |
1000 |
1200 |
1500 |
1900 |
780 |
1000 |
|
Строительная длина L, мм |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
350 |
480 |
|
Масса, кг |
16 |
18 |
19 |
22 |
26 |
28 |
35 |
42 |
56 |
70 |
135 |
170 |
290 |
390 |
108 |
130 |
|
Площадь мембраны, см2 |
Диапазон настройки, бар |
||
|
82 |
0,1 - 0,7 |
0,5 - 3 |
1,0 - 6,0 |
|
34 |
3,0 - 12,0 |
||
Регулятор давления рекомендуется монтировать на только горизонтальном участке трубопровода (при температуре среды T≥100°C или DN более 100 мм - приводом вниз), с соблюдением прямых участков не менее 5DN до и после регулятора.
* - по запросу |
| Описание | Регулятор перепада давления прямого действия |
| Диаметр | 65 - 200 мм |
| Давление | 16 - 40 бар |
| Температура | до 350°С |
| Описание | Регулятор перепада давления прямого действия |
| Диаметр | 15 - 100 мм |
| Давление | 16; 25; 40бар |
| Температура | до 200°С |
| Описание | Регулятор давления прямого действия «после себя» |
| Диаметр | 1/2″ - 2″ |
| Температура | -20 - 120°С |
| Описание | Регулятор перепада давления прямого действия |
| Диаметр | 15 - 200 мм |
| Давление | 16; 25; 40 бар |
| Температура | до 150°С |
| Описание | Редуктор давления прямого действия «после себя» с сильфонным уплотнением штока |
| Диаметр | 3/4” - 1 1/4” (20-32 мм) |
| Давление | 16; 25 бар |
| Температура | до 130°С |
| Описание | Регулятор давления прямого действия «после себя» (без импульсной трубки) |
| Диаметр | 20 - 50 мм |
| Давление | 40 бар |
| Температура | до 240°С |
