Регулятор давления «после себя» тип RCР-8

RCP-8 (сервопривод мембранный блок);
RCP-8М (сервопривод с сильфоном);
RCP-8Т (сервопривод с поршнем)

РЕГУЛЯТОР ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ «ПОСЛЕ СЕБЯ» ТИП RCР-8 RCP-8
RCP-8
РЕГУЛЯТОР ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ «ПОСЛЕ СЕБЯ» ТИП RCР-8 RCP-8M
RCP-8M
РЕГУЛЯТОР ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ «ПОСЛЕ СЕБЯ» ТИП RCР-8 RCP-8T
RCP-8T
РЕГУЛЯТОР ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ «ПОСЛЕ СЕБЯ» ТИП RCР-8 Чертеж RCP-8
Чертеж RCP-8
РЕГУЛЯТОР ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ «ПОСЛЕ СЕБЯ» ТИП RCР-8 Чертеж RCP-8T
Чертеж RCP-8T
РЕГУЛЯТОР ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ «ПОСЛЕ СЕБЯ» ТИП RCР-8 Чертеж RCP-8M
Чертеж RCP-8M

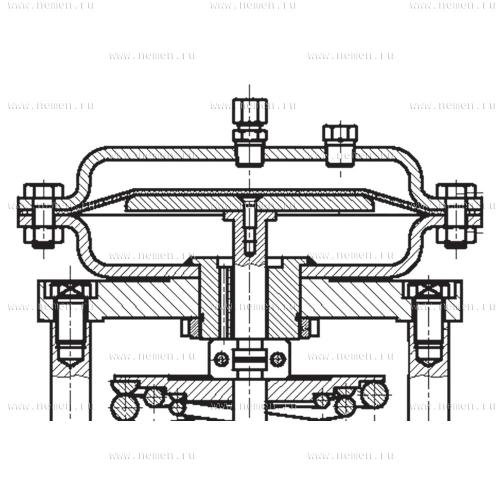

РЕГУЛЯТОР ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ «ПОСЛЕ СЕБЯ» ТИП RCР-8 RCP-8 (сервопривод мембранный блок)
RCP-8 (сервопривод мембранный блок)
РЕГУЛЯТОР ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ «ПОСЛЕ СЕБЯ» ТИП RCР-8 RCP-8М (сервопривод с сильфоном)
RCP-8М (сервопривод с сильфоном)
РЕГУЛЯТОР ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ «ПОСЛЕ СЕБЯ» ТИП RCР-8 RCP-8Т (сервопривод с поршнем)
RCP-8Т (сервопривод с поршнем)

Регулятор предназначен для регулирования заданного давления после регулятора.

Клапан регулятора при отсутствии сигнала (энергии) нормально открыт.

Характеристика:

Тип

RCP-8, RCP-8M, RCP-8T

Диаметр DN, мм

15-250

Kvs, м3/ч (max)

400

Давление PN, бар

корпус

40, 63 (под запрос)

фланцы

40 (63, 16 бар – под заказ)

Температура, °С

90 (воздух, негорючий газ) (упл. седла - NBR) 130 (вода) (упл. седла - EPDM)

240 (пар)(упл. седла - PTFE)

Класс герметичности по ГОСТ 9544-2015 (PN-EN 60534-4)

"VI класс" – уплотнение седла мягкое EPDM / NBR / PTFE



Среда

Холодная и горячая вода, водяной пар, воздух и др. инертные газы.

(др. среды – по согласованию с поставщиком)

Тип присоединения

фланцевый (ответные фланцы рекомендуем по

ГОСТ 33259-2015)

На давление настройки выше 10 бар, необходимо применять регулятор с поршнем (RCP-8T)

Тарелка клапана RCP-8 разгружена от действия гидростатических сил.

Регулятор состоит из трех главных элементов: клапана (01), сервопривода (02) и задатчика (03). Клапан регулятора (01) - односедельный, сразгруженной тарелкой.

Если рабочей средой является пар, регулятор (тип RCP-8) должен быть оснащен конденсатосборником и вентилем ZWD в месте отбора импульса. Вентиль ZWD поставляется отдельно.

Присоединение - фланцевое.

Конструкция, материалы:

Наименование

Материалы

Корпус

Сталь GP240GH

Нерж. сталь GX5CrNiMo19-11-2

Крышка

Сталь С15Е

Нерж. сталь X6CrNiTi18-10

Тарелка

Нерж. сталь X17CrNi16-2

Нерж. сталь X6CrNiTi18-10

Седло

Нерж. сталь X17CrNi16-2

Нерж. сталь X6CrNiTi18-10

Шток

Нерж. сталь X17CrNi16-2

Нерж. сталь X6CrNiTi18-10

Уплотнение седло/ тарелка

Металл / PTFE, EPDM, NBR

Мембрана

EPDM, NBR

Поршень RCP-8Т

Нерж. сталь X17CrNi16-2

Сильфон RCP-8М

Нерж. сталь X6CrNiМоTi12-12-2

* - другие материалы в зависимости от рабочей среды

Размеры:

DN

PN

D

Do

d

n

F

L

Kvs*, max

Масса

мм

бар

мм

м3

кг

15





16-40

95

65

14

4

63

130

4

18

20

105

75

14

4

63

150

5

20

25

115

85

14

4

63

160

6,5

30

32

140

100

18

4

80

180

13,5

33

40

150

110

18

4

82

200

22

38

50

165

125

18

4

86

230

33

41

65

16

185

145

18

4

118

290

46

49

25-40

8

80

16

200

160

18

8

118

310

66

58

25-40

100

16

220

180

18

8

124

350

94

75

25-40

235

190

22

125

16

250

210

18

8

150

400

130

110

25-40

270

220

26

150

16

285

240

22

8

173

480

170

157

25-40

300

250

26

200

16

340

295

22

12

216

600

250

220

25-40

375

320

30

250

16

405

355

26

12

260

730

400

300

25-40

450

385

32,5

* - другие по запросу

Фланцы оборудования выполнены согласно EN 1092-1

Сервопривод:



Сервопривод

Диапазон настройки, бар

высота Н, мм

Поверхность,



Ø А, мм

450

700

см2

RCР-8

80

190

5-9,5

2-11



100

190

1,5-7,5

1,6-8,5



160

230

0,3-1,6

0,5-2,4

0,6-3,0

0,8-4,0

1,0-4,8

1,0-5,6

1,5 - 7,5

2 - 11

320

290

0,1-0,4

0,15-0,8

0,3-1,6

0,5-2,8



0,8-3,75

1,0-5,5

* - другие по запросу

Сервопривод

Диапазон настройки, бар

высота Н, мм

Поверхность,

Ø А, мм

450

700

см2

RCP-8М

63

101

1-5,7

1,5-9,5

2-11

3-13



4-17

10-26

94

122

0,6-3,9

0,8-5,2

1-6,4

1,2-7,7

1,4-9,0



2-12

5-18

* - другие по запросу

Сервопривод

Диапазон настройки, бар

высота Н, мм

Поверхность,

Ø А, мм

450

700

см2

RCP-8Т

22

53

10-35



10-36



37

69

4-20

5-22



5-32



65

91

2-11

5-13



5-36



106

116



5-16



* - другие по запросу

Регулятор настроен на регулируемое давление, указанное в заказе

Схема подключения регулятора аналогична ZSN-1
