Регулятор предназначен для регулирования заданного давления после регулятора.
Клапан регулятора при отсутствии сигнала (энергии) нормально открыт.
|
Диаметр, DN, мм |
20-200 |
|
|
Kvs (max), м3/ч |
250 |
|
|
Давление PN, бар |
корпус |
16 (40 бар DN 20-50 мм) |
|
фланцы |
40 (16 бар – под заказ) |
|
|
Температура, °С |
130 |
|
|
Среда |
Холодная и горячая вода, воздух и др. инертные газы. |
|
|
Коэффициент пропорциональности Хр, % |
16 |
|
|
Класс герметичности по ГОСТ 9544-2015 (PN-EN 60534-4) |
"VI класс" – уплотнение седла мягкое EPDM / NBR / PTFE |
|
|
Тип присоединения |
фланцевый (ответные фланцы рекомендуем по ГОСТ 33259-2015) | |

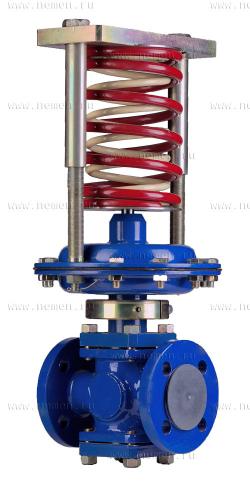

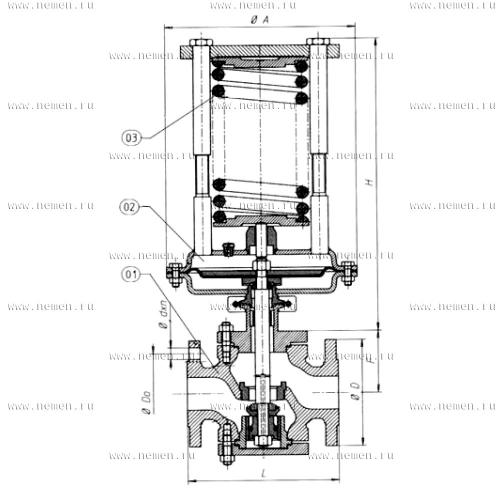

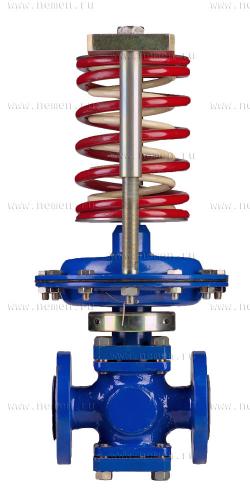

Регулятор давления состоит из трех главных элементов: односедельного клапана (01), сервопривода (02) (мембранный блок) и агрегата задатчиков (03).
Тарелка клапана разгружена от действия гидростатических сил.
Присоединение - фланцевое.
|
Наименование |
Материалы |
|||
|
Корпус |
чугун EN-GJL-250 |
сталь GP240GH |
нерж. сталь |
|
|
Крышка |
сталь С22 |
|||
|
Тарелка |
нержавеющая сталь Х17CrNi16-2 |
|||
|
Седло |
нержавеющая сталь Х17CrNi16-2 |
|||
|
Шток |
нержавеющая сталь Х6Сr17 |
|||
|
Мембрана |
EPDM армированное* |
|||
|
Уплотнение седло/тарелка |
металл/PTFE, EPDM, NBR |
|||
* - другие материалы в зависимости от рабочей среды
|

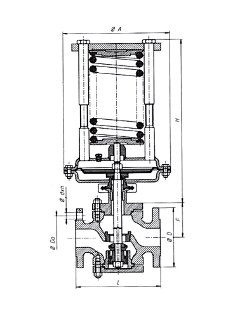

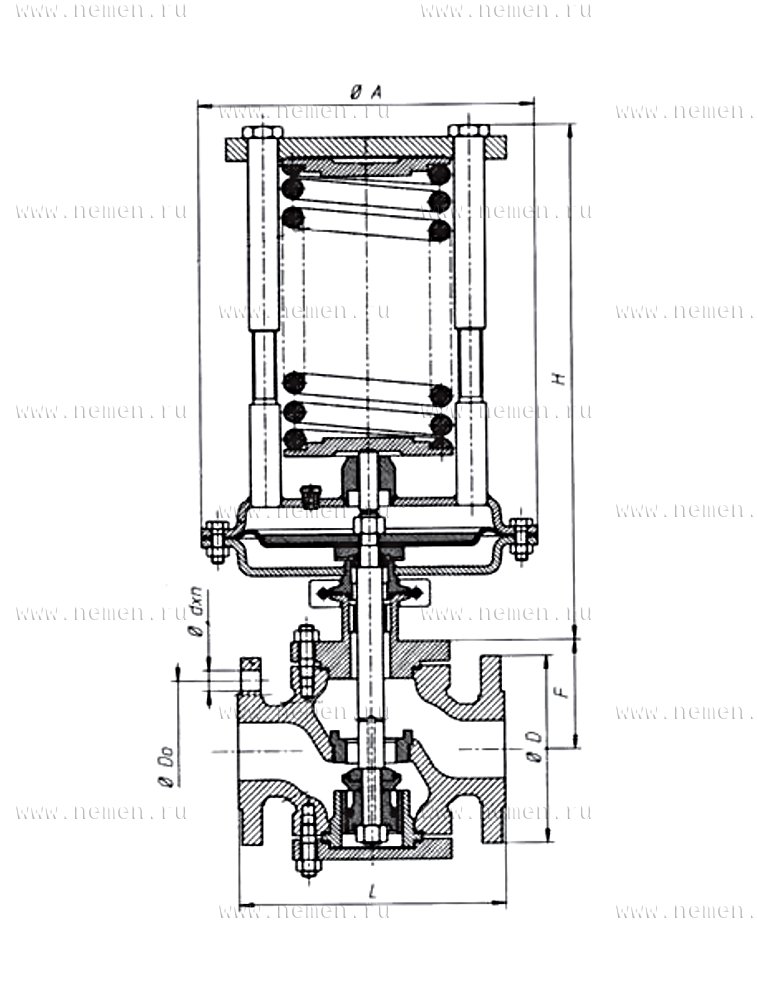

DN |
D |
L |
Do |
d |
n |
F |
Kvs* |
Масса |
|
мм |
мм |
- |
мм |
м3/ч |
кг |
|||
|
20 |
105 |
184,0 |
75 |
14 |
4 |
98,5 |
5,0 |
18 |
|
25 |
115 |
184,0 |
85 |
14 |
4 |
98,5 |
8,0 |
22 |
|
32 |
140 |
200,0 |
100 |
18 |
4 |
98,5 |
12,5 |
28 |
|
40 |
150 |
222,5 |
110 |
18 |
4 |
101,5 |
20,0 |
34 |
|
50 |
165 |
254,0 |
125 |
18 |
4 |
116 |
34,0 |
42 |
|
65 |
185 |
276,0 |
145 |
18 |
4 |
132 |
50,0 |
55 |
|
80 |
200 |
298,5 |
160 |
18 |
8 |
165 |
80,0 |
73 |
|
100 |
220 |
352,5 |
180 |
18 |
8 |
180 |
115,0 |
106 |
|
150 |
285 |
451,0 |
240 |
22 |
8 |
241 |
175,0 |
154 |
|
200 |
340 |
543,0 |
295 |
22 |
12 |
283 |
250,0 |
215 |
* - другие по запросу
Фланцы оборудования выполнены согласно EN 1092-1(2)
|
Сервопривод |
Диапазон настройки, бар |
||||||||
|
высота Н, мм |
|||||||||
|
Поверхность, см2 |
Ø А, мм |
400 |
700 |
||||||
|
80 |
190 |
5-9.5 |
6-11 |
||||||
|
100 |
190 |
1.5-7.5 |
|||||||
|
160 |
230 |
0.3-1.6 |
0.5-2.4 |
0.6-3.0 |
0.8-4.0 |
1-4.8 |
1-5.6 |
1.5-7.5 |
2-11 |
|
320 |
290 |
0.1-0.4 |
0.15-0.8 |
0.3-1.6 |
0.5-2.8 |
||||
*- другие по запросу
Регулятор настроен на регулируемое давление, указанное в заказе
Схема подключения регулятора аналогична ZSN-1 (без импульсной трубки)
