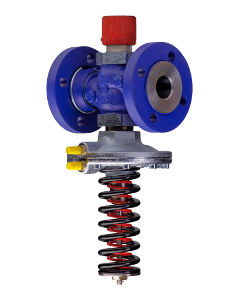

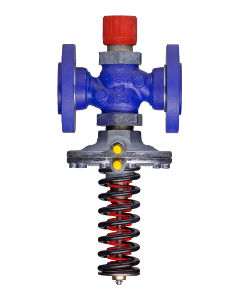

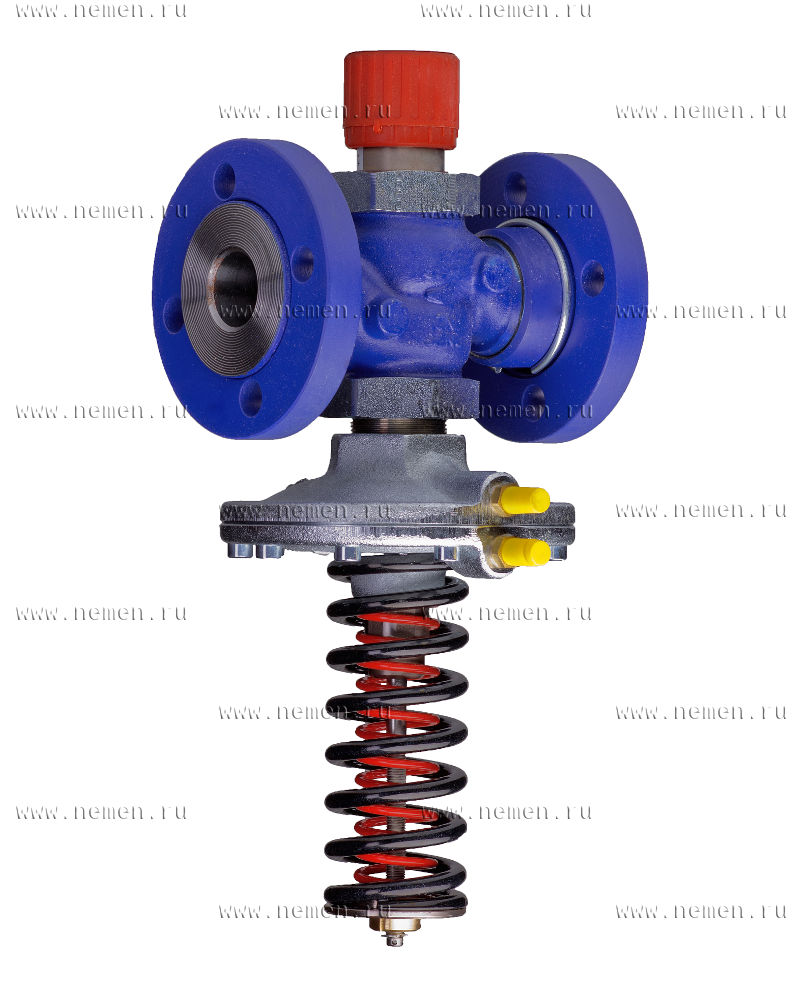

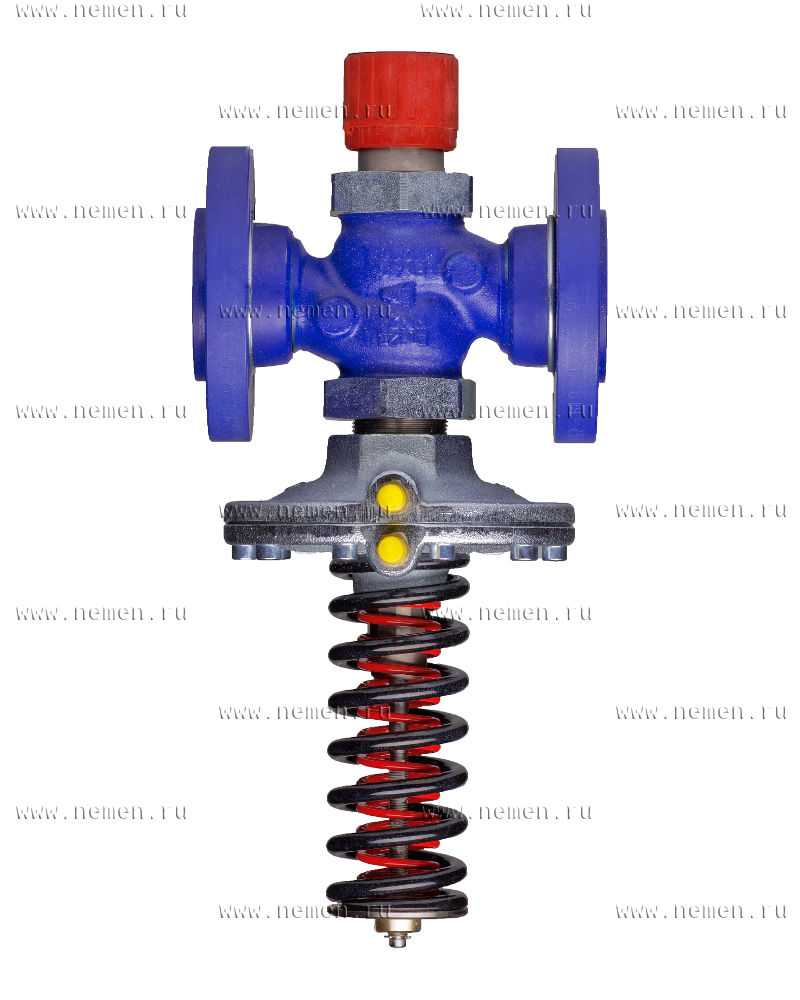

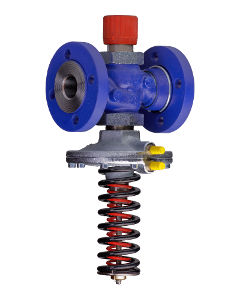

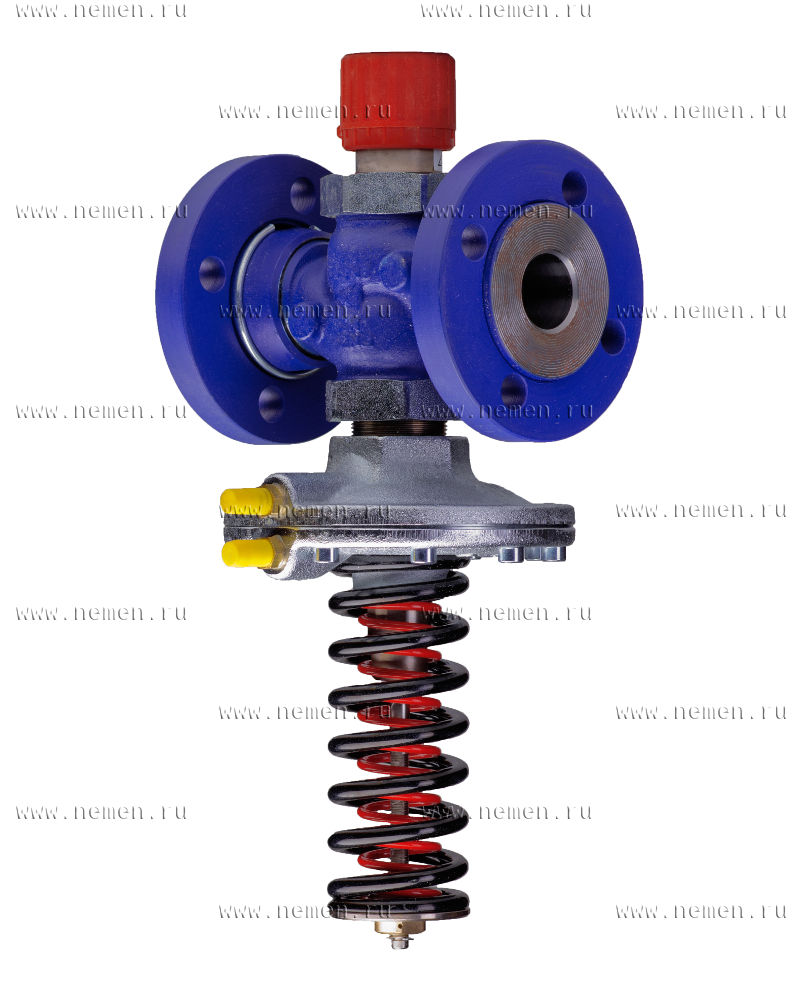

РЕГУЛЯТОР ПЕРЕПАДА ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ С ОГРАНИЧЕНИЕМ РАСХОДА ТИП RD122Р

Версия для печатиСертификат (Декларация) Заказать

Опросный лист для подбора регулятора перепада давления



Регулятор предназначен для сохранения постоянного (заданного) перепада давления в технологической установке, соединенной последовательно с клапаном регулятора.

Клапан регулятора при отсутствии сигнала (энергии) нормально открыт.

Характеристика:

Диаметр, DN, мм

15 - 50

Давление, PN, бар

25

Температура, °С

2...150

Среда

вода, воздух и др. инертные среды





Регулятор состоит из двух главных элементов: клапана и сервопривода, включающего мембранный и пружинный блок.

Присоединение: фланцевое, резьбовое или под приварку.

Конструкция, материалы:

Наименование

Материал

Корпус клапана

сфероидальный чугун EN-GJS-400-15

Затвор клапана

нержавеющая сталь

Шток

нержавеющая сталь

Мембрана

Уплотнение затвор-седло

EPDM

Корпус мембранного блока

латунь





Технические характеристики:

Условный проход DN (мм)

15

20

25

32

40

50

Коэффициент расхода Kvs (м3/ч)

стандартное

5

8

10

15

21

32

специальное

2,5

-

-

-

-

-

Максимальный перепад давления на клапане (бар)

16

Характеристика регулирования

Равнопроцентная

Пропуск регулятора в закрытом положении

< 0,001% Kvs

Диапазон настроек (кПа)

Исполнение 1

DN 15-25     15...60;   30...210;   60...400;   150...550;   220...1000

DN 32-50     25...70;   40...220;   70...410;   150...550;   220...1000

Исполнение 2 (с фиксируемой настройкой)

DN 15-25     10

DN 32-50     10, 20

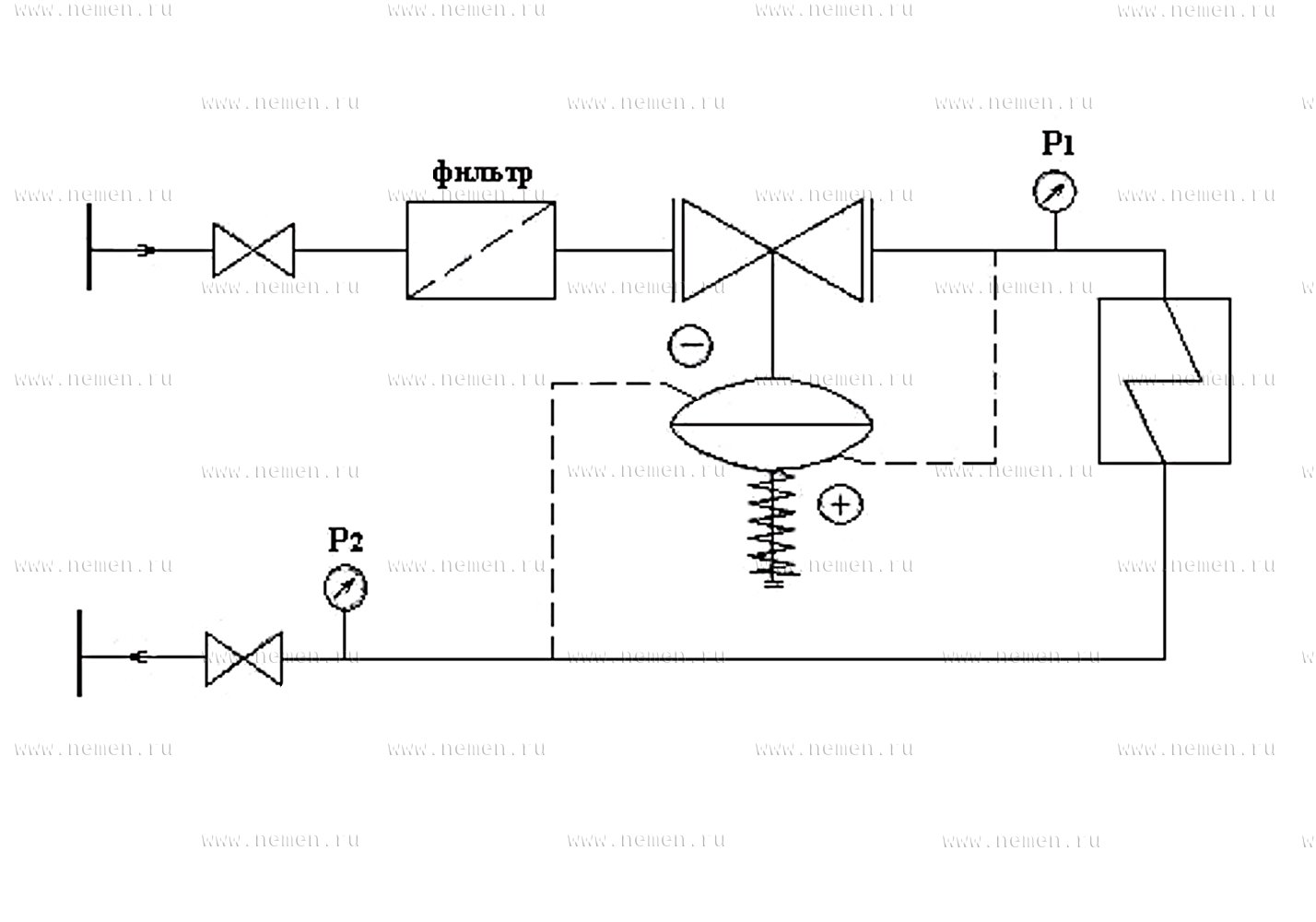

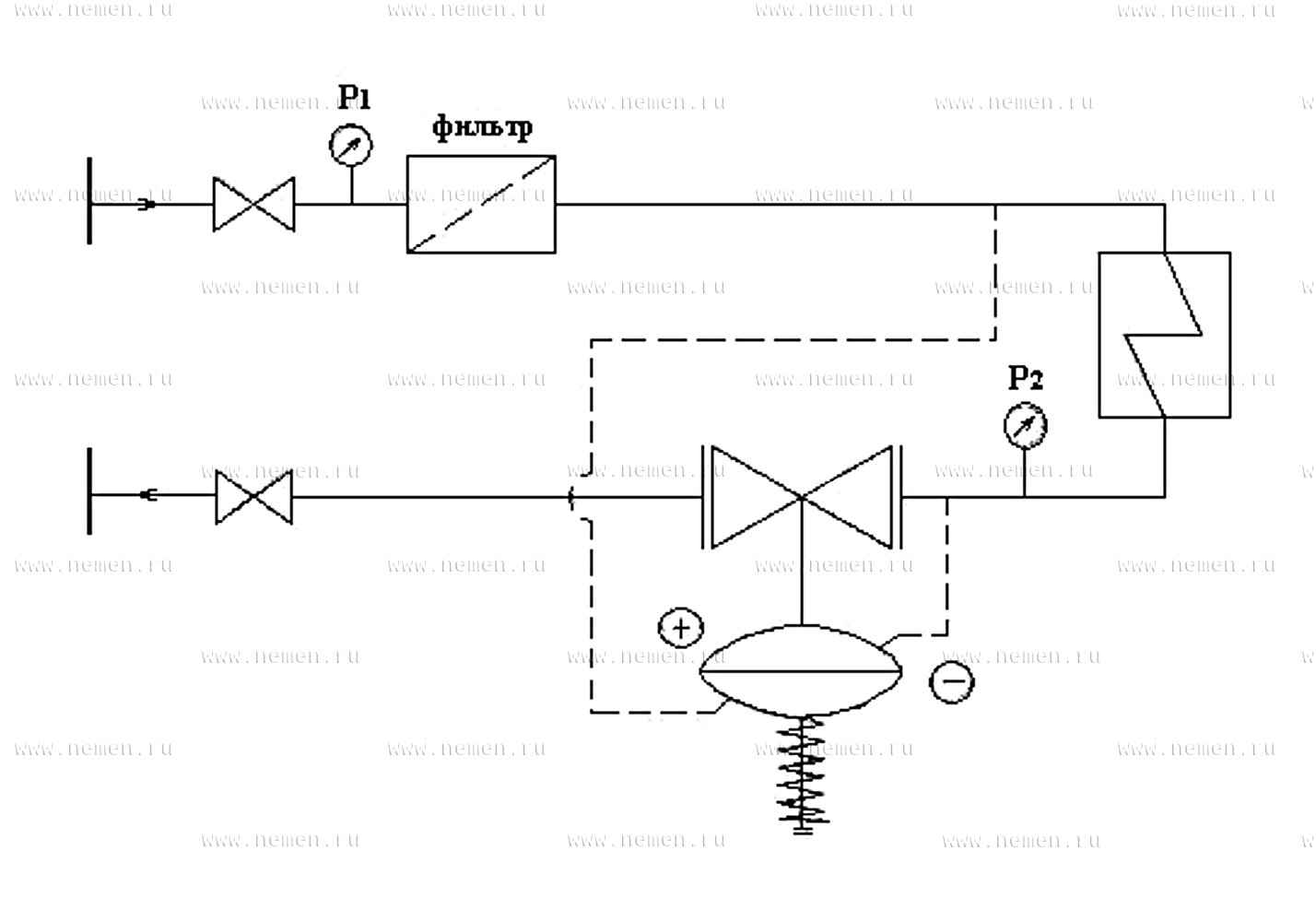

Схема подключения регулятора:

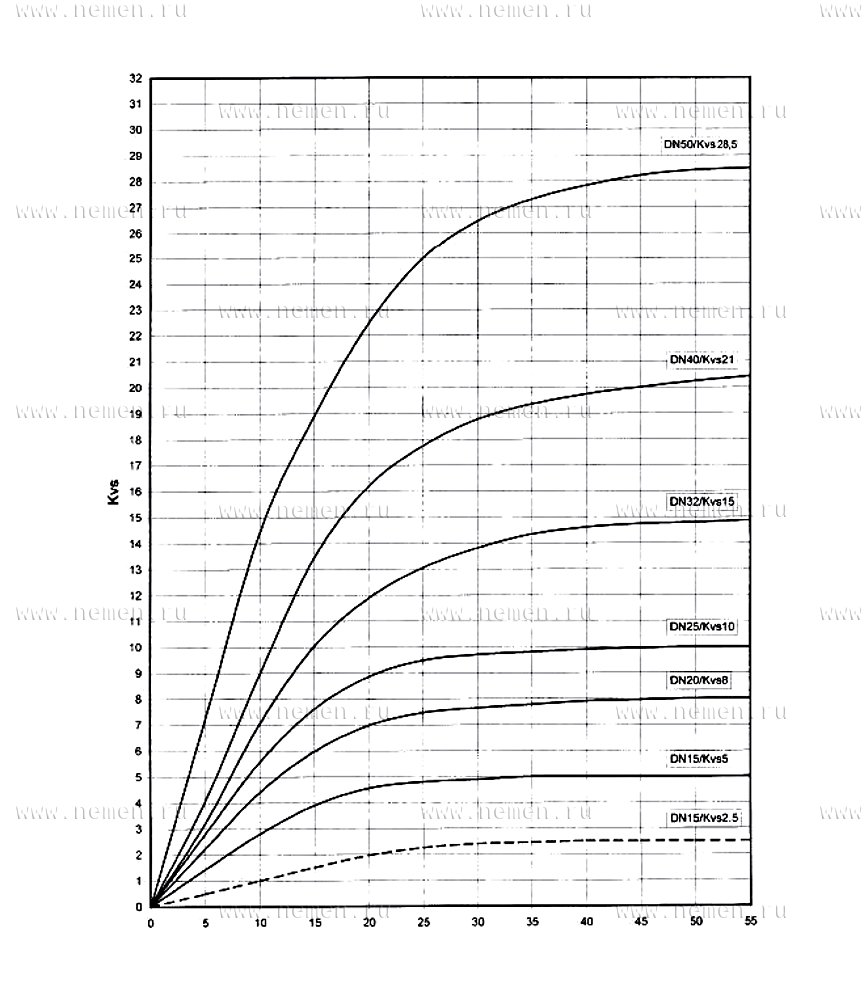

Зависимость KVs:

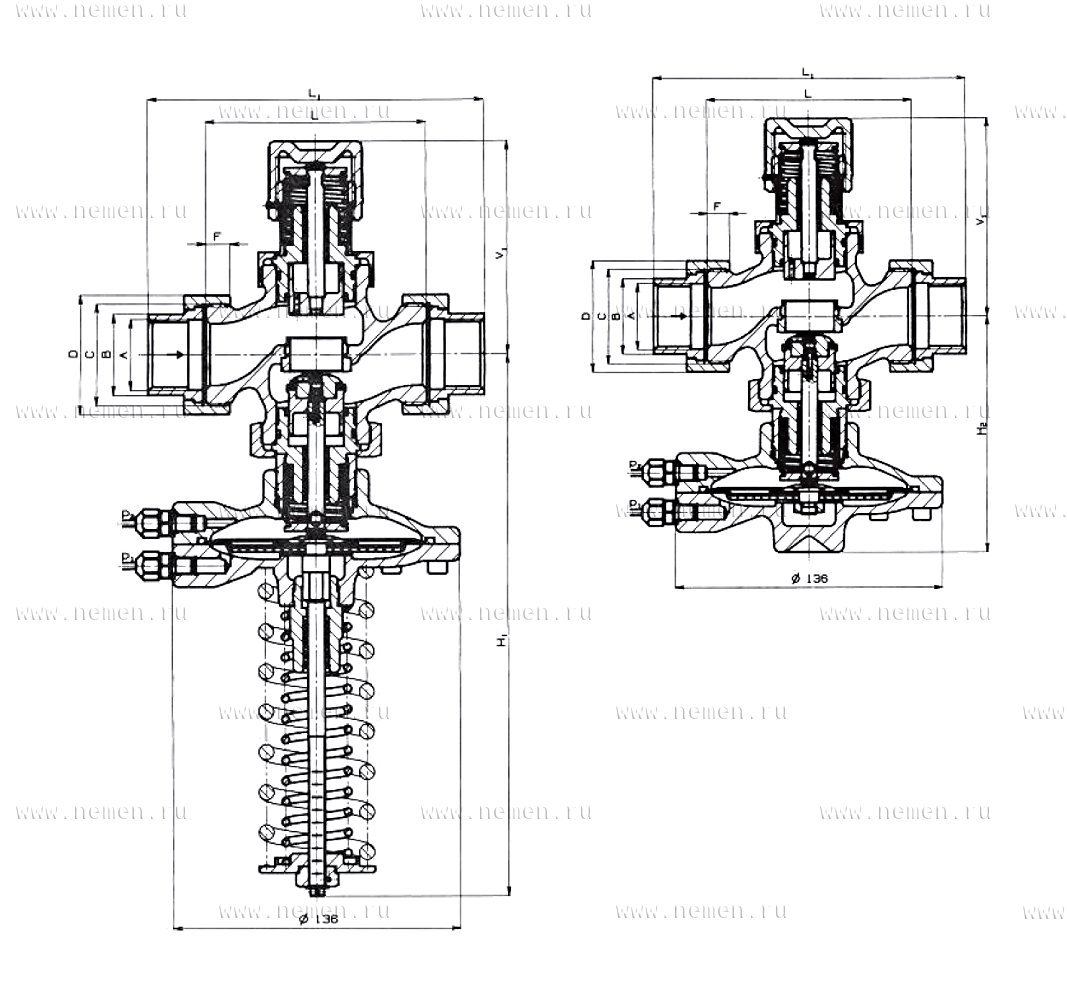

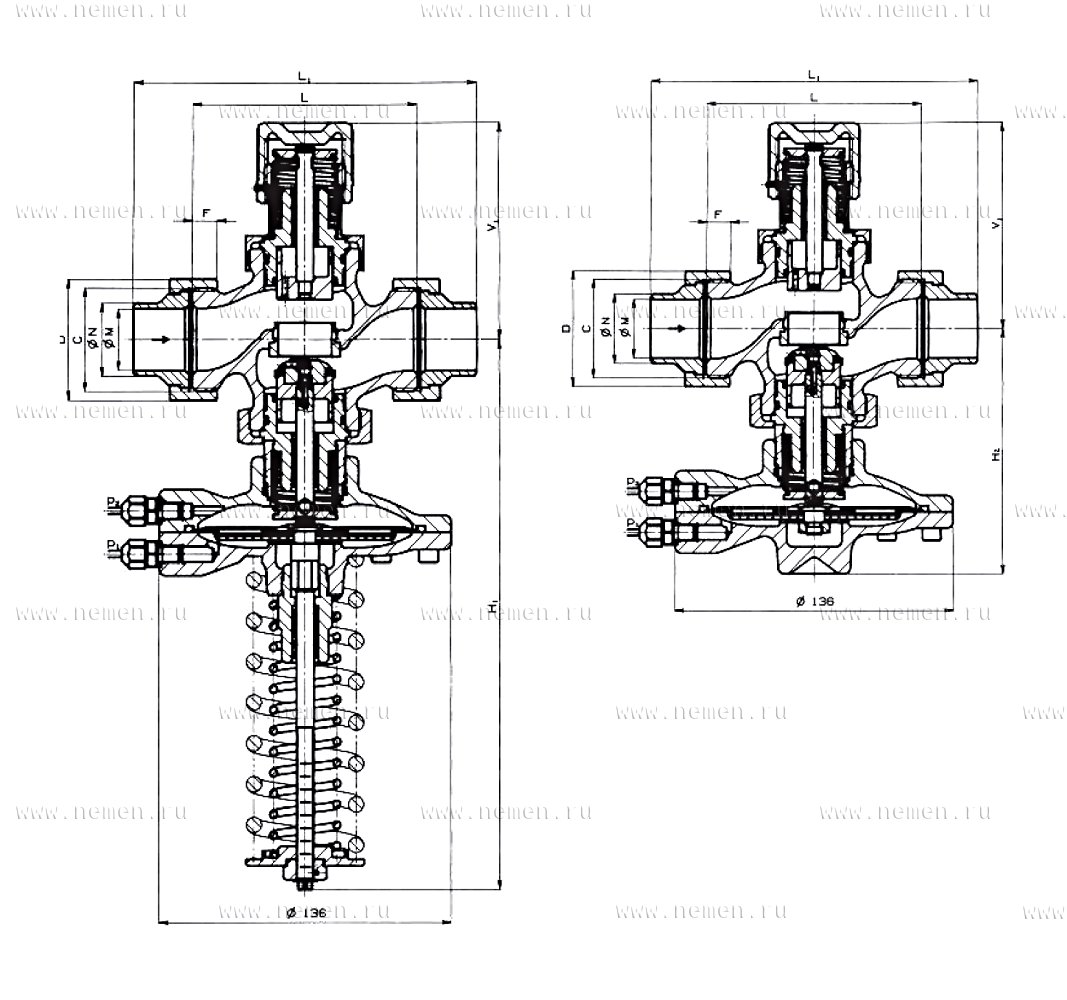

Размеры и масса регуляторов (присоединение резьбовое и под приварку):


резьбовое присоединение



присоединение под приварку






DN

L

L1

V1

H1

H2

А

В

C

D

ØM

ØN

F

m1

m2

мм

мм

кг

15

100

146

100

254

119

Rp ½

25

G 1

41

16,1

21,3

9

4,5

4,0

20

100

149

100

254

119

Rp ¾

32

G 1 ¼

51

21,7

26,9

10

4,8

4,3

25

105

160

100

254

119

Rp 1

38

G 1 ½

56

29,5

33,7

11

5,1

4,6

32

130

193

119

274

139

Rp 1 ¼

47

G 2

71

37,2

42,4

12

6,9

6,4

40

140

207

119

274

139

Rp 1 ½

53

G 2 ¼

76

43,1

48,3

14

7,9

7,4

50

160

233

119

274

139

Rp 2

66

G 2 ¾

91

54,5

60,3

16

10,4

9,9

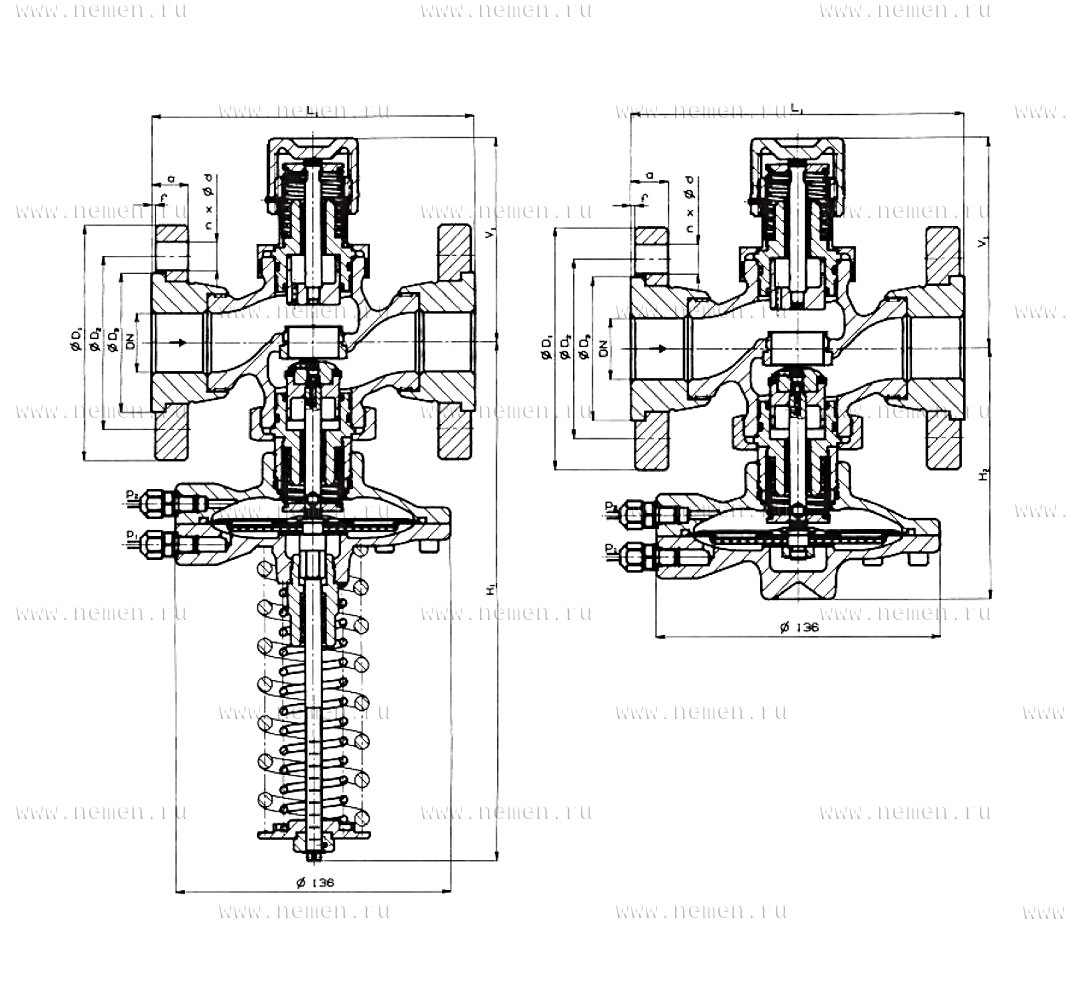

Размеры и масса регуляторов (присоединение фланцевое):


присоединение фланцевое






DN

L1

V1

H1

H2

ØD1

ØD2

ØD3

а

f

n

Ød

m1

m2

мм

мм

кг

15

130

100

254

119

95

65

45

16

2

4

14

5,6

5,1

20

150

100

254

119

105

75

58

16

2

4

14

6,3

5,8

25

160

100

254

119

115

85

68

18

2

4

14

7,2

6,7

32

180

119

274

139

140

100

78

18

2

4

18

9,7

9,2

40

200

119

274

139

150

110

88

19

3

4

18

11,3

10,8

50

230

119

274

139

165

125

102

19

3

4

18

14,6

14,1
