РЕГУЛЯТОР ПЕРЕПАДА ДАВЛЕНИЯ ТИП RD103D

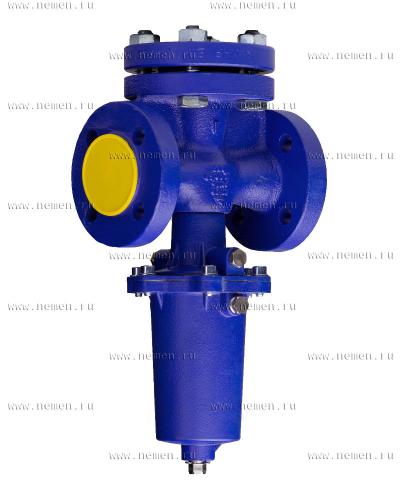

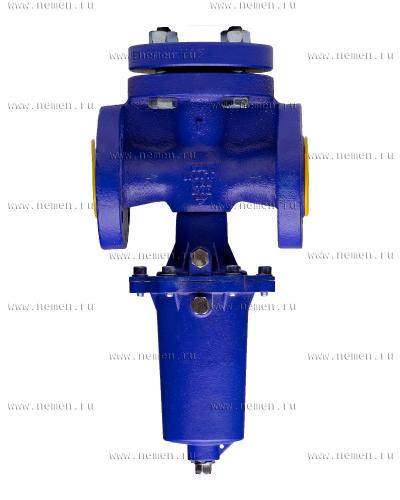

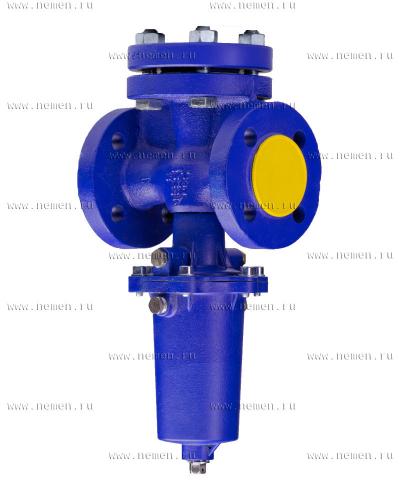

РЕГУЛЯТОР ПЕРЕПАДА ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ ТИП RD103D
РЕГУЛЯТОР ПЕРЕПАДА ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ ТИП RD103D
РЕГУЛЯТОР ПЕРЕПАДА ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ ТИП RD103D
РЕГУЛЯТОР ПЕРЕПАДА ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ ТИП RD103D
РЕГУЛЯТОР ПЕРЕПАДА ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ ТИП RD103D Схема подключения регулятора<br />Δp=p<sub>1</sub> - p<sub>2</sub>

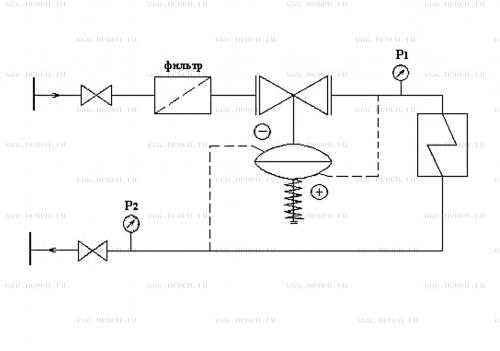

Схема подключения регулятора
Δp=p1 - p2
РЕГУЛЯТОР ПЕРЕПАДА ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ ТИП RD103D Схема подключения регулятора<br />Δp=p<sub>1</sub> - p<sub>2</sub>

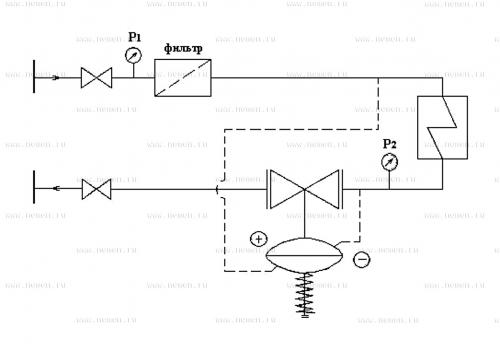

Схема подключения регулятора
Δp=p1 - p2

Регулятор предназначен для сохранения постоянного (заданного) перепада давления в технологической установке, соединенной последовательно с клапаном регулятора.

Клапан регулятора при отсутствии сигнала (энергии) нормально открыт.



Характеристика:

Диаметр, DN, мм

15 - 50

Давление, PN, бар

16

Температура, °С

-5...140 (кратковременно 150)

Среда

вода, воздух и др. инертные среды с рН в диапазоне от 4,5 до 9,5.

Класс герметичности по ГОСТ 9544-2015 (PN-EN 60534-4)

"VI класс"

Тип присоединения

фланцевый (ответные фланцы рекомендуем по ГОСТ 33259-2015 (ГОСТ 12820-80 / 12821-80 исп.1)



Регулятор состоит из двух главных элементов: клапана и сервопривода, включающего мембранный и пружинный блок.

Присоединение – фланцевое.

Конструкция, материалы:

Наименование

Материалы

Корпус клапана

серый чугун EN-GJL-250

Затвор клапана

латунь

Шток

нержавеющая сталь

Мембрана и уплотнение затвор-седло

EPDM



Технические характеристики:

Условный проход DN, мм

15

20

25

32

40

50

Коэффициент расхода Kvs, м3

2

3,2

5

8

12,5

20

Характеристика регулирования

Линейная

Диапазон настроек выходного давления, кПа (для всех диаметров)

25 - 100

80 - 300

200 - 650

300 - 1000

Предельно допустимые величины входного давления холодной воды без кавитации: Р1(max), бар

6

9

12

16

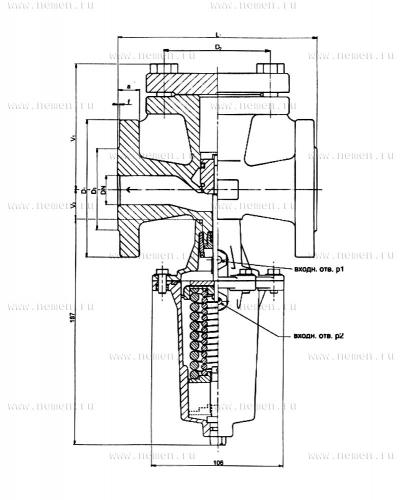

Размеры:

DN

D1

D2

D3

nxd

a

f

L1

V1

V2

Масса

мм

мм

кг

15

95

65

45

4х14

16

2

130

89

25

5,7

20

105

75

58

18

150

101

25

6,8

25

115

85

68

160

106

25

7,8

32

140

100

78

4х18

180

118

35

10,2

40

150

110

88

3

200

128

35

11,0

50

165

125

102

20

230

145

42

14,4
