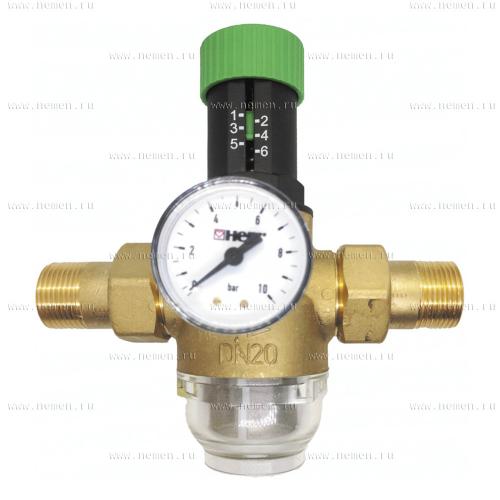

Регулятор давления «после себя» тип 2682

РЕГУЛЯТОР ДАВЛЕНИЯ ПОСЛЕ СЕБЯ ТИП 2682
РЕГУЛЯТОР ДАВЛЕНИЯ ПОСЛЕ СЕБЯ ТИП 2682
Характеристика:

Модель

2682 1Х

2682 2Х

Диаметр, DN, мм

15 (1/2") - 50 (1")

15 (1/2") - 25 (1")

Давление, PN, бар

16

Диапазон давлений на выходе, бар

1 - 6

Максимальная рабочая температура, °С

40

70

Пропускная способность Kvs, м3/час

1,27 - 14

1,27 - 3,6

Среда

Вода

Присоединение

Резьбовое

Материалы:

Корпус

Латунь CW626N

Мембрана

EPDM

Уплотнение

EPDM

Фильтр

Нержавеющая сталь

Крышка фильтрующего элемента

Пластик РА12

Латунь CW626N

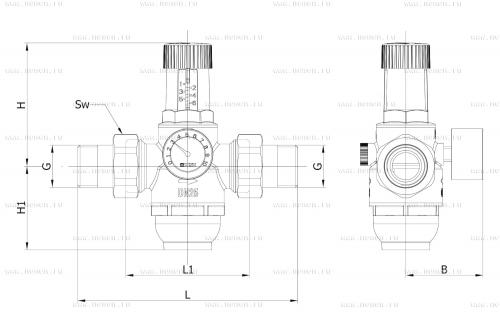

Размеры:

Модель

DN

G

Размеры, мм

Sw

Kvs, м3/час

L

L1

B

H

H1

2682 11

15

1/2"

147

84

67

98

66

30

1,27

2682 12

20

3/4"

155

84

67

98

66

37

2,27

2682 13

25

1"

185

98

67

98

66

46

3,6

2682 14

32

1-1/4"

204

120

78

156

100

52

5,8

2682 15

40

1-1/2"

224

122

78

156

100

60

9,1

2682 16

50

2"

252

136

78

156

100

75

14

2682 21

15

1/2"

147

84

67

98

66

30

1,27

2682 22

20

3/4"

155

84

67

98

66

37

2,27

2682 23

25

1"

185

98

67

98

66

46

3,6
