Заслонка поворотная серия 600 ДЛЯ ГАЗА

ЗАСЛОНКА ПОВОРОТНАЯ СЕРИЯ 600 ДЛЯ ГАЗА тип 610B-G тип 613B-G

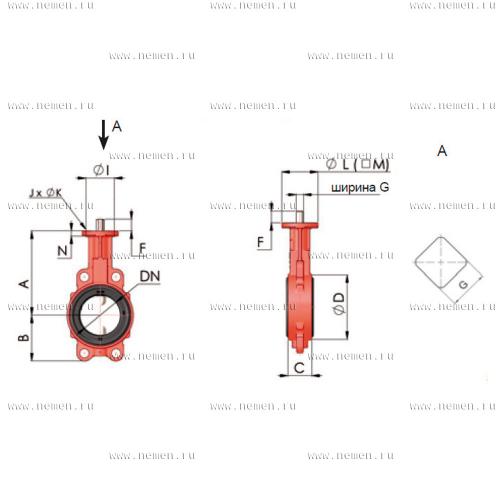

ЗАСЛОНКА ПОВОРОТНАЯ СЕРИЯ 600 ДЛЯ ГАЗА тип 610B-G тип 613B-G Чертеж
Чертеж
ЗАСЛОНКА ПОВОРОТНАЯ СЕРИЯ 600 ДЛЯ ГАЗА тип 610B-G тип 613B-G Чертеж: Версия В (сквозные отверстия)
Чертеж: Версия В (сквозные отверстия)
ЗАСЛОНКА ПОВОРОТНАЯ СЕРИЯ 600 ДЛЯ ГАЗА тип 610B-G тип 613B-G Чертеж: Версия Т (резьбовые отверстия)
Чертеж: Версия Т (резьбовые отверстия)
ЗАСЛОНКА ПОВОРОТНАЯ СЕРИЯ 600 ДЛЯ ГАЗА тип 610B-G тип 613B-G Ручной рычаг (ручка)
Ручной рычаг (ручка)
Расшифровка типового обозначения

Для оптимального выбора заслонок (тип, материал, исполнение и др.) рекомендуется использовать таблицу применения заслонок (подробнее) и консультироваться со специалистами фирмы «НЕМЕН».

Характеристика

Диаметр, DN, мм

32 – 200

Температура, °С

0...60

Давление, PN, бар

6

Среда

Газ

Возможности управления

Ручной рычаг (ручка) DN 32-200 – стандартная поставка

Ручная червячная передача (редуктор), электропривод - (под заказ в комплектации с заслонкой)

Пневмопривод (под заказ в комплектации с заслонкой)

Класс герметичности

"А" по ГОСТ 9544-2015

Тип присоединения

Межфланцевый (ответные фланцы рекомендуем по ГОСТ 33259-2015)

Версия «В»-сквозные отверстия

Версия «Т» - резьбовые отверстия

В системах автоматизации и управления заслонки с электро- или пневмоприводом используются в качестве исполнительных механизмов для регулировки расхода жидкостей в диапазоне открытия 25-75°. Благодаря полной герметичности заслонки применяются также в качестве ме- ханизмов, отсекающих поток. Скорость потока среды для жидкостей не более 3 м/с, для газов не более 30 м/с. Скорости среды, превышающие эти значения, могут привести к кавитационному повреждению диска. Следует обращать внимание на эти значения ,особенно при дросселиро- вании.

Материалы

Наименование

Материалы

1

Корпус

чугун EN-GJL-250 с эпоксидным покрытием

2

Диск

0

латунь (DN 32 - 100)

3

высокопрочный чугун EN-GJS-400-15 с эпоксидным покрытием

3

Манжета

1

NBR BT (до 60°С)

подробнее

4

Шток

нержавеющая сталь X20Cr13r

5

Цапфа

нержавеющая сталь X20Cr13r

6

Втулка

полиацетат Delrin

Рекомендуем использовать редуктор для заслонок DN 150 и более в связи с большим усилием на рукоятке.

Рекомендация подбора редукторов, электроприводов подробнее

Подбор и поставка редукторов возможна на типоразмер заслонок DN32-200.

Размеры:

DN

Размеры заслонки

Окончание шпинделя

Верхний фланец ISO 5211

Масса (с ISO фланцем)

А

В

С

D

Е

F

G

I

J

K

"В"

"Т"

"В"

"Т"

мм

мм

кг

32/40

136

54

33

78

110

25

14

50

4

7

1,9

2,3

50

146

64

43

96

116

25

2,7

3

65

153,5

72

46

113

131

25

3,2

3,7

80

163

89

46

128

173

25

3,7

4,8

100

172,5

100

52

150

192

25

4,7

6,1

125

192,5

118

56

184

235

25

50

70

9

6,7

9,2

150

205

128

56

212

258

25

8,4

10,2

200

234

166

60

268

325

25

17

70

13,3

15,3

Заслонка разработана для присоединия между фланцами согласно EN 1092-2

Ответные фланцы рекомендуем в соответствии с ГОСТ 33259-2015

Ручной рычаг (ручка):

DN, мм

32-80

100-150

150-200

А, мм

200

273

362

В, мм

76

78

73

Масса, кг

0,35

0,4

1,45

Рекомендуется использовать редуктор для заслонок DN 150 и более в связи с большими усилиями на рукоятке.

Крутящий момент для управления заслонкой (Нм) для жидкостей*

DN

32/40

50

65

80

100

125

150

200

ΔР 6 бар

6

8

15

20

38

55

70

100

ΔР 10 бар

8

10

17

25

46

70

80

125

ΔР 16 бар

10

12

20

30

55

85

100

150

* - для несмазывающих веществ (например, воздух) значение крутящего момента следует увеличить на 50%.
