Диаметр DN, мм |
40-200 |
|
Давление PN, бар |
16 |
|

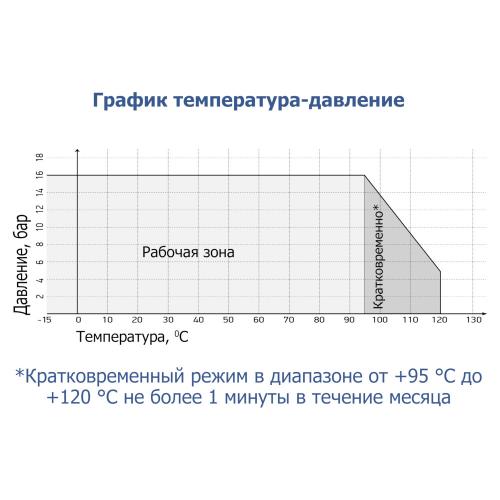

Температура,°С |
От -10 до +95 От -15 до +120 (кратковременно) |
|
Среда |
Вода, этиленгликоль 40%, воздух без примесей масел и др. инертные среды |
|
Класс герметичности |
"А" по ГОСТ 9544-2015 |
|
Тип присоединения |
межфланцевый (ответные фланцы рекомендуем по ГОСТ 33259-2015 (ГОСТ 12820-80 / 12821-80 исп.1) |
|
Возможность управления |
ручной рычаг (ручка) - стандартная поставка |
|
ручная червячная передача (редуктор) - под заказ в комплектации с затвором |
|
|
электропривод - под заказ в комплектации с затвором |
|
|
пневмопривод - под заказ в комплектации с затвором |
Рекомендуем использовать редуктор для заслонок DN 150 и более в связи с большим усилием на рукоятке.
|
№ |
Наименование |
Материалы |
|
1 |
Корпус |
Чугун GG25 Высокопрочный чугун GGG40 (DN 200) |
|
2 |
Манжета |
EPDM |
|
3 |
Шток |
Нержавеющая сталь (AISI416) |
|
4 |
Диск |
Высокопрочный чугун GGG40 с эпоксидным покрытием |
|
5 |
Рукоятка |
Сталь |
|
6 |
Подшипник (5шт) |
PTFE |
|
7 |
Уплотнительное кольцо (2шт) |
NBR |
|
DN |
Размеры |
ISO фланец (ISO5211) |
Масса |
||||||||||
|
A |
B |
C |
H |
K |
P |
D |
n-d |
Е |
F |
n1-d1 |
|||
|
мм |
мм |
кг |
|||||||||||
|
40 |
140 |
70 |
32 |
21 |
216 |
9 |
110 |
4-18 |
65 |
50 |
4-8 |
F05 |
2,2 |
|
50 |
155 |
80 |
42 |
21 |
216 |
9 |
125 |
4-18 |
65 |
50 |
4-8 |
F05 |
2,2 |
|
65 |
168 |
86 |
45 |
21 |
216 |
9 |
145 |
4-18 |
65 |
50 |
4-8 |
F05 |
2,6 |
|
80 |
173 |
95 |
45 |
21 |
216 |
9 |
160 |
4(8)-18 |
65 |
50 |
4-8 |
F05 |
3,1 |
|
100 |
192 |
113 |
52 |
23 |
238 |
11 |
180 |
4(8)-18 |
90 |
70 |
4-10 |
F07 |
4,5 |
|
125 |
203 |
123 |
54 |
26 |
257 |
14 |
210 |
4(8)-18 |
90 |
70 |
4-10 |
F07 |
6,1 |
|
150 |
217 |
142 |
55 |
26 |
257 |
14 |
240 |
8-18 |
90 |
70 |
4-10 |
F07 |
7,2 |
|
200 |
252 |
179 |
60 |
33 |
354 |
17 |
295 |
12-22 |
125 |
102 |
4-12 |
F10 |
12,6 |
|
DN, мм / ° |
10° |
20° |
30° |
40° |
50° |
60° |
70° |
80° |
90° |
|
40 |
0,05 |
3 |
6 |
12 |
21 |
31 |
44 |
60 |
65 |
|
50 |
0,09 |
4 |
10 |
21 |
39 |
55 |
77 |
107 |
116 |
|
65 |
0,17 |
7 |
17 |
32 |
56 |
84 |
123 |
175 |
189 |
|
80 |
0,26 |
10 |
19 |
33 |
60 |
99 |
157 |
236 |
259 |
|
100 |
0,43 |
15 |
31 |
67 |
119 |
197 |
312 |
468 |
514 |
|
125 |
1 |
25 |
52 |
114 |
203 |
336 |
540 |
797 |
876 |
|
150 |
2 |
39 |
81 |
176 |
314 |
518 |
821 |
1231 |
1353 |
|
200 |
3 |
76 |
161 |
350 |
623 |
1030 |
1631 |
2446 |
2687 |
