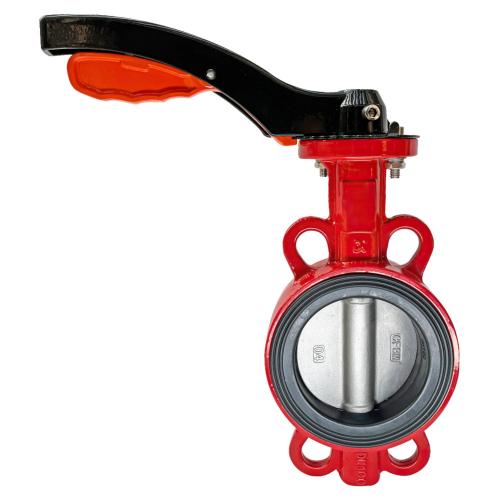

Диаметр DN, мм |
40-200 |
|
Давление PN, бар |
16 |
|

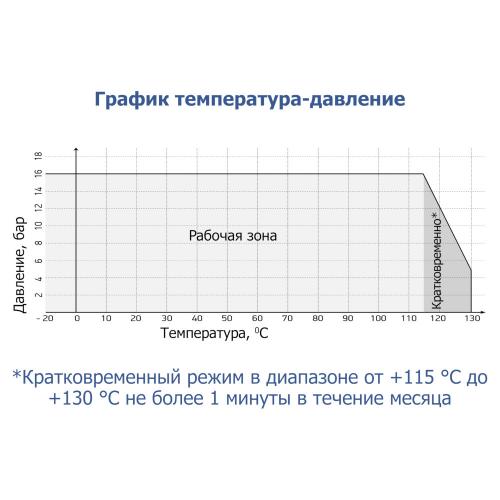

Температура, °С |
От -20 до +115 От -20 до +130 (кратковременно) |
|
Среда |
Вода, этиленгликоль 40%, воздух без примесей масел и др. инертные среды |
|
Класс герметичности |
"А" по ГОСТ 9544-2015 |
|
Тип присоединения |
межфланцевый (ответные фланцы рекомендуем по ГОСТ 33259-2015 (ГОСТ 12820-80 / 12821-80 исп.1) |
|
Возможность управления |
ручной рычаг (ручка) - стандартнаяпоставка |
|
ручная червячная передача (редуктор) - под заказ в комплектации с затвором |
|
|
электропривод - под заказ в комплектации с затвором |
|
|
пневмопривод - под заказ в комплектации с затвором |
Рекомендуем использовать редуктор для заслонок DN 150 и более в связи с большим усилием на рукоятке.
|
№ |

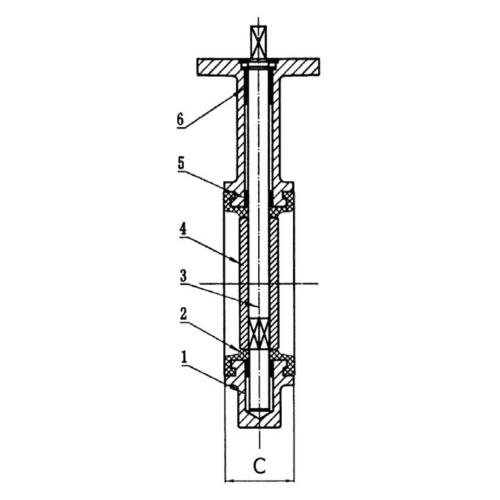

Наименование |
Материалы |
|
1 |
Корпус |
Высокопрочный чугун GGG40 |
|
2 |
Манжета |
EPDM |
|
3 |
Шток |
Нержавеющая сталь (AISI410) |
|
4 |
Диск |
Нержавеющая сталь (AISI316) |
|
5 |
Рукоятка |
Алюминий |
|
6 |
Подшипник (5шт) |
PTFE |
|
7 |
Уплотнительное кольцо (2шт) |
NBR |
|

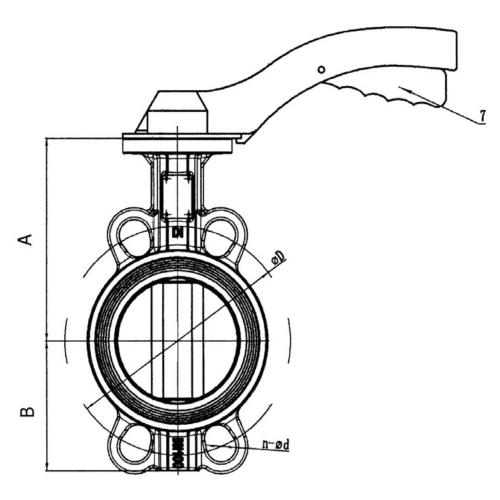

DN |
Размеры |

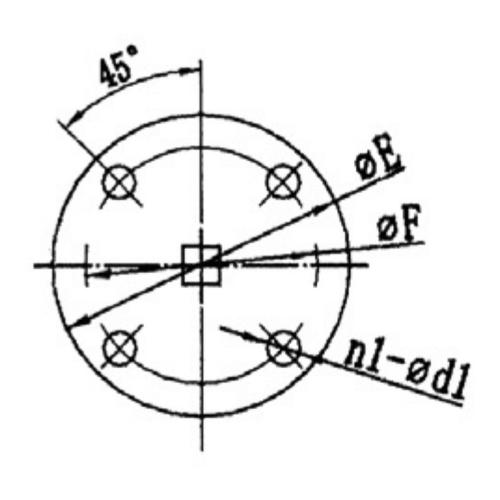

ISO фланец(ISO5211) |
Масса |
|||||||||
|
A |
B |
C |
H |
P |
D |
n-d |
Е |
F |
n1-d1 |
|||
|
мм |
мм |
кг |
||||||||||
|
40 |
103 |
57 |
33 |
15 |
9 |
110 |
4-18 |
65 |
50 |
4-8 |
F05 |
2,7 |
|
50 |
132 |
73 |
43 |
25 |
9 |
125 |
4-18 |
65 |
50 |
4-8 |
F05 |
3,5 |
|
65 |
139 |
88 |
46 |
25 |
9 |
145 |
4-18 |
65 |
50 |
4-8 |
F05 |
4,2 |
|
80 |
154 |
95 |
46 |
25 |
9 |
160 |
4(8)-18 |
65 |
50 |
4-8 |
F05 |
4,5 |
|
100 |
168 |
108 |
52 |
28 |
11 |
180 |
4(8)-18 |
90 |
70 |
4-10 |
F07 |
5,6 |
|
125 |
183 |
128 |
56 |
28 |
14 |
210 |
4(8)-18 |
90 |
70 |
4-10 |
F07 |
8 |
|
150 |
197 |
143 |
56 |
28 |
14 |
240 |
4(8)-23 |
90 |
70 |
4-10 |
F07 |
8,9 |
|
200 |
237 |
175 |
60 |
35 |
17 |
295 |
4(8)-23 |
125 |
102 |
4-12 |
F10 |
14,5 |
|
DN, мм / ° |
10° |
20° |
30° |
40° |
50° |
60° |
70° |
80° |
90° |
|
40 |
0,05 |
3 |
6 |
12 |
21 |
31 |
44 |
60 |
65 |
|
50 |
0,09 |
4 |
10 |
21 |
39 |
55 |
77 |
107 |
116 |
|
65 |
0,17 |
7 |
17 |
32 |
56 |
84 |
123 |
175 |
189 |
|
80 |
0,26 |
10 |
19 |
33 |
60 |
99 |
157 |
236 |
259 |
|
100 |
0,43 |
15 |
31 |
67 |
119 |
197 |
312 |
468 |
514 |
|
125 |
1 |
25 |
52 |
114 |
203 |
336 |
540 |
797 |
876 |
|
150 |
2 |
39 |
81 |
176 |
314 |
518 |
821 |
1231 |
1353 |
|
200 |
3 |
76 |
161 |
350 |
623 |
1030 |
1631 |
2446 |
2687 |
