ЗАСЛОНКА ПОВОРОТНАЯ ДЛЯ АГРЕССИВНЫХ СРЕД СЕРИЯ СН-2

Версия для печатиСертификат (Декларация) Заказать

Опросный лист для подбора заслонки поворотной



Характеристика

Диаметр, DN, мм

50 - 600

Давление, PN, бар

10

Температура, °С

-25...200

Среда

Высококоррозионные среды по согласованию с Поставщиком

Исполнение



тип СН-22 - сквозные отверстия

тип СН-23 - резьбовые отверстия



Возможности управления

- ручной рычаг (ручка)

- ручная червячная передача (редуктор)

- электропривод

- пневмопривод

Класс герметичности по ГОСТ Р 54808-2011-«А» (ISO 5208)





Материалы

Наименование

Материалы

1

Корпус

cфероидальный чугун EN-GJS-500

нержавеющая сталь G-X6CrNiMo18-10

сталь GS-C25

2

Диск

нержавеющая сталь G-X6CrNiMo18-10

PTFE / нержавеющая сталь G-X6CrNiMo18-10

Hastelloy C276

Титан

3

Посадочное кольцо

PTFE

UHMPE

4

Шток

нержавеющая сталь X5CrNiCuNb17-4

5

Конец штока

6

Верхняя подшипн. опора

Acetal

PTFE

7

Пылевая манжета

Buna N

FKM

8

Первичн. уплотнение (2)

PTFE / FKM

9

Подшипн. опоры (2)

PTFE / сталь

10

Эластомер (2)

Силикон

FKM

11

Крепежный болт (2)

нержавеющая сталь А20-70

12

Упорн. кольцо

нержавеющая сталь X35CrMo17

13

Уплотн. корпуса (2)

PTFE / фибергласс (стекловолокно)











График температура - давление

График температура - давление:

Увеличить

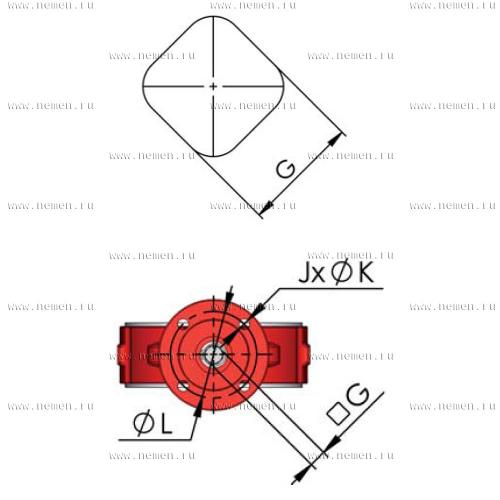

Размеры заслонки:


DN

Размеры заслонки

Масса

CH-22. CH-23

CH-23

A

B

C

E

F

Øk

z

Øl

G

H

I

k

L

D

d

n

CH-22

CH-23

мм

мм

-

мм

-

кг

50

99

43

51

140

90

70

4

10

14

10

32

29

56

125

М16

4

3,0

3,6

65

112

46

64

153

90

70

4

10

14

10

32

45

63

145

М16

4

3,4

4,5

80

127

46

77

159

90

70

4

10

14

10

32

62

72

160

М16

8

3,9

5,0

100

159

52

102

178

90

70

4

10

16

11

32

84

91

180

М16

8

6,1

8,0

125

188

56

127

191

90

70

4

10

19

13

32

115

109

210

М16

8

7,3

9,5

150

216

56

147

204

90

70

4

10

19

13

32

136

122

240

М20

8

9,3

13,0

200

270

60

197

242

150

125

4

14

22

16

32

189

154

295

М20

8

17,5

23,4

250

324

68

248

273

150

125

4

14

30

22

50

240

189

350

М20

12

28,2

34,5

300

378

78

299

312

150

125

4

14

30

22

50

290

214

400

М20

12

34,5

52,7

350

434

78

336

346

150

125

4

14

35

10х10

50

330

252

460

М20

12

56,5

66,5

400

488

102

387

375

150

125

4

14

35

10х10

50

375

273

515

М24

16

81,0

98,0

450

536

114

438

410

210

165

4

21

50

12х10

64

423

305

585

М24

16

108

123

500

590

127

489

438

210

165

4

21

50

12х10

64

476

348

620

М24

20

144

166

600

838

144

590

495

210

165

4

21

64

18х11

101

576

451

725

М27

20



225



Коэффициент расхода Kv в зависимости от угла поворота диска заслонки тип СН-2х (м3/ч)



20°

30°

40°

50°

60°

70°

80°

90°

50

6

14

23

38

52

72

98

125

65

9

21

37

59

94

151

201

257

80

13

30

52

74

135

245

354

502

100

23

53

93

152

244

431

696

901

125

37

84

147

237

377

684

1111

1554

150

49

111

194

312

497

898

1488

2207

200

89

207

363

598

952

1635

2692

3731

250

141

330

576

947

1509

2571

4264

5856

300

207

479

835

1374

2220

3787

6334

8646

350-600

По запросу



Крутящий момент для управления заслонкой (Нм) для общих условий эксплуатации

DN

50

65

80

100

125

150

200

250

300

350

400

450

500

600

ΔР до 10 бар

34

41

66

85

113

153

282

451

683

945

1299

1830

2279

3600
