ЗАСЛОНКА ПОВОРОТНАЯ ТИП 497 (МАНЖЕТА - EPDM)

ЗАТВОР ДИСКОВЫЙ ТИП 497 (МАНЖЕТА - EPDM)
ЗАТВОР ДИСКОВЫЙ ТИП 497 (МАНЖЕТА - EPDM)
ЗАТВОР ДИСКОВЫЙ ТИП 497 (МАНЖЕТА - EPDM) Чертеж: DN 32-300
Чертеж: DN 32-300
ЗАТВОР ДИСКОВЫЙ ТИП 497 (МАНЖЕТА - EPDM) Чертеж: DN 350-600
Чертеж: DN 350-600
ЗАТВОР ДИСКОВЫЙ ТИП 497 (МАНЖЕТА - EPDM) Ручной рычаг (ручка)
Ручной рычаг (ручка)
Применение:

Дисковые поворотные заслонки тип 497 предназначены для перекрытия и регулирования потока рабочей среды.

Главные направления применения:

- теплоснабжение

- водяное хозяйство, чистая и загрязненная вода

- охлаждение и кондиционирование

- судостроения и промышленности



Характеристика

Диаметр, DN, мм

32-300

350-600

Температура, °С

от -10 до 110*

Давление, PN, бар

16

10

Среда

Вода, этиленгликоль 40%, воздух без примесей масел и др.инертные среды

Класс герметичности

"А" по ГОСТ 9544-2015

Возможность управления

ручной рычаг (ручка) DN 32-300 (стандартная поставка)

ручная червячная передача (редуктор) DN32-600 (под заказ в комплектации с заслонкой)

электропривод DN32-600 (под заказ в комплектации с заслонкой)

Тип присоединения

Межфланцевый (ответные фланцы рекомендуем по ГОСТ 33259-2015 (ГОСТ 12821-80 исп.1))

* - кратковременно допустима температура до 120 °С

** - назначенный ресурс установлен экспериментальным путем после анализа соответствующих им показателей надежности/ в зависимости от транспортируемой среды.



Материалы

Наименование

Материалы

Корпус

сф.чугун EN-GJS-400-15 с эпоксидным покрытием

Диск

сф.чугун EN-GJS-400-15

Манжета

EPDM

Шток

AISI416

Рекомендуем использовать редуктор для заслонок DN 150 и более в связи с большим усилием на рукоятке.

Для DN300 и более обязательно использовать редуктор или электропривод.

Рекомендация подбора редукторов, электроприводов подробнее

Подбор и поставка редукторов возможна на типоразмер заслонок DN32-200.



Размер:

DN

A

B

D

Размер площадки и штока

Nm, PN16

Масса с ISO

ØG

E

□H

ØJ

nxØM

ISO

мм

мм

Нхм

кг

32

116

60

33

65

32

7

50

4xØ7

F05

11

1,8

40

125

64

33

65

32

9

50

4xØ7

F05

11

2

50

132

75

43

65

32

9

50

4xØ7

F05

16

2,5

65

137

86

46

65

32

9

50

4xØ7

F05

26

3

80

153

93

46

65

32

9

50

4xØ7

F05

33

3,5

100

175

105

52

65

32

11

50

4xØ7

F05

53

4,5

125

187

120

56

90

42

14

70

4xØ9

F07

81

7

150

210

142

56

90

42

14

70

4xØ9

F07

119

8,5

200

237

169

60

125

36

17

102

4xØ11

F10

194

14

250

275

203

68

150

38

22

125

4xØ13

F12

308

26

300

305

233

78

150

38

27

125

4xØ13

F12

595

34

350

334

260

78

150

45

27

125

4xØ14

F12

969

54,5

400

361

307

102

150

50

27

125

4xØ14

F12

1307

90

450

401

339

114

210

50

30

165

4xØ22

F16

1787

108

500

480

368

127

210

65

36

165

4xØ22

F16

2288

156

600

565

459

154

300

70

46

165

4xØ22

F16

3711

232

Ответные фланцы рекомендуем в соответствии с ГОСТ 33259-2015 (ГОСТ 12821-80 исп.1)

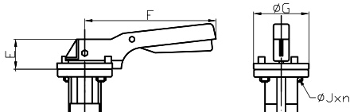

Размер ручного рычага (ручки):

DN, мм

32-100

125-150

200

250-300

Е, мм

70

71

40

44

F, мм

195

278

355

507

Рекомендуется использовать редуктор для затворов (заслонок) DN150 мм и более в связи с большими усилиями на рукоятке (ручке). Для DN 250 мм и более обязательно использовать червячный редуктор или электропривод.



Коэффициент расхода Kv в зависимости от угла поворота диска заслонки (м3/ч):

DN, мм / °

25

30

40

50

60

70

80

90

32/40

2,5

4,3

9

15

22

38

60

68

50

5

7,7

14

23

45

60

90

112

65

8,6

12,9

22

36

70

90

138

172

80

13

19

33

54

110

138

207

258

100

24

36

63

103

200

260

410

474

125

52

76

133

215

420

540

860

970

150

146

125

215

353

690

890

1420

1680

200

146

215

360

603

1120

1510

2350

2800

250

224

336

580

990

1850

3190

3700

4310

300

327

475

860

1380

2670

3490

5215

6465

350

430

645

1120

1896

3535

4395

6980

8620

400

560

775

1465

2285

4395

5600

9310

10775

450

775

1077

1980

3190

6120

7930

12700

15086

500

970

1380

2415

3965

7500

9900

15085

18965

600

1293

1895

3275

5260

10130

14225

20700

24137

700

1350

1993

3860

5980

10600

17100

25300

36000

800

1600

2200

4500

8200

12500

20000

29000

44000

900

1800

2300

6100

10400

17500

29000

42000

58000

1000

2500

3800

8700

13500

23000

37500

59200

80500

1200

5400

7800

12500

22600

35500

61500

82000

110500

Подбор исполнительного механизма (редуктор, электропривод, пневмопривод) осуществляется инженерами компании ООО «НЕМЕН» под запрос и поставляется в комплекте с оборудованием.
