РЕГУЛЯТОР ПЕРЕПАДА ДАВЛЕНИЯ ТИП RD122D

РЕГУЛЯТОР ПЕРЕПАДА ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ ТИП RD122D
РЕГУЛЯТОР ПЕРЕПАДА ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ ТИП RD122D
РЕГУЛЯТОР ПЕРЕПАДА ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ ТИП RD122D
РЕГУЛЯТОР ПЕРЕПАДА ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ ТИП RD122D Схема подключения регулятора
Схема подключения регулятора
РЕГУЛЯТОР ПЕРЕПАДА ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ ТИП RD122D Схема подключения регулятора
Схема подключения регулятора
РЕГУЛЯТОР ПЕРЕПАДА ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ ТИП RD122D резьбовое присоединение
резьбовое присоединение
РЕГУЛЯТОР ПЕРЕПАДА ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ ТИП RD122D присоединение под приварку
присоединение под приварку
РЕГУЛЯТОР ПЕРЕПАДА ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ ТИП RD122D присоединение фланцевое
присоединение фланцевое

Регулятор предназначен для сохранения постоянного (заданного) перепада давления в технологической установке, соединенной последовательно с клапаном регулятора.

Клапан регулятора при отсутствии сигнала (энергии) нормально открыт.



Характеристика:

Диаметр, DN, мм

15 - 50

Давление, PN, бар

25

Температура, °С

2...150

Среда

вода, воздух и др. инертные среды



Регулятор состоит из двух главных элементов: клапана и сервопривода, включающего мембранный и пружинный блок.

Присоединение: фланцевое, резьбовое или под приварку.

Конструкция, материалы:

Наименование

Материал

Корпус клапана

сфероидальный чугун EN-GJS-400-15

Затвор клапана

нержавеющая сталь

Шток

нержавеющая сталь

Мембрана

Уплотнение затвор-седло

EPDM

Корпус мембранного блока

латунь



Технические характеристики:

Условный проход DN (мм)

15

20

25

32

40

50

Коэффициент расхода Kvs (м3/ч)

стандартное

5

8

10

15

21

32

специальное

2,5

-

-

-

-

-

Максимальный перепад давления на клапане (бар)

16

Характеристика регулирования

Равнопроцентная

Пропуск регулятора в закрытом положении

< 0,001% Kvs

Диапазон настроек (кПа)

Исполнение 1

DN 15-25      15...60;   30...210;   60...400; 150...550;   220...1000

DN 32-50      25...70;   40...220;   70...410; 150...550;   220...1000

Исполнение 2 (с фиксируемой настройкой)

DN 15-25      10

DN 32-50      10, 20



Размеры и масса регуляторов (присоединение резьбовое и под приварку):

DN

L

L1

V1

H1

H2

А

В

C

D

ØM

ØN

F

m1

m2

мм

мм

кг

15

100

146

44,5

254

119

Rp ½

25

G 1

41

16,1

21,3

9

4,1

3,6

20

100

149

44,5

254

119

Rp ¾

32

G 1 ¼

51

21,7

26,9

10

4,4

3,9

25

105

160

44,5

254

119

Rp 1

38

G 1 ½

56

29,5

33,7

11

4,7

4,2

32

130

193

63

274

139

Rp 1 ¼

47

G 2

71

37,2

42,4

12

6,1

5,6

40

140

207

63

274

139

Rp 1 ½

53

G 2 ¼

76

43,1

48,3

14

7,0

6,5

50

160

233

63

274

139

Rp 2

66

G 2 ¾

91

54,5

60,3

16

9,1

8,6

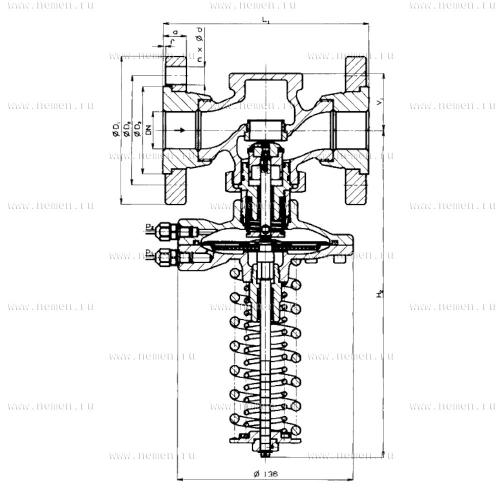

Размеры и масса регуляторов (присоединение фланцевое):

DN

L1

V1

H1

H2

ØD1

ØD2

ØD3

a

f

n

Ød

m1

m2

мм

мм

кг

15

130

44,5

254

119

95

65

45

16

2

4

14

5,2

4,7

20

150

44,5

254

119

105

75

58

16

2

4

14

5,9

5,4

25

160

44,5

254

119

115

85

68

18

2

4

14

6,8

6,3

32

180

63

274

139

140

100

78

18

2

4

18

8,9

8,4

40

200

63

274

139

150

110

88

19

3

4

18

10,4

9,9

50

230

63

274

139

165

125

102

19

3

4

18

13,3

12,8
