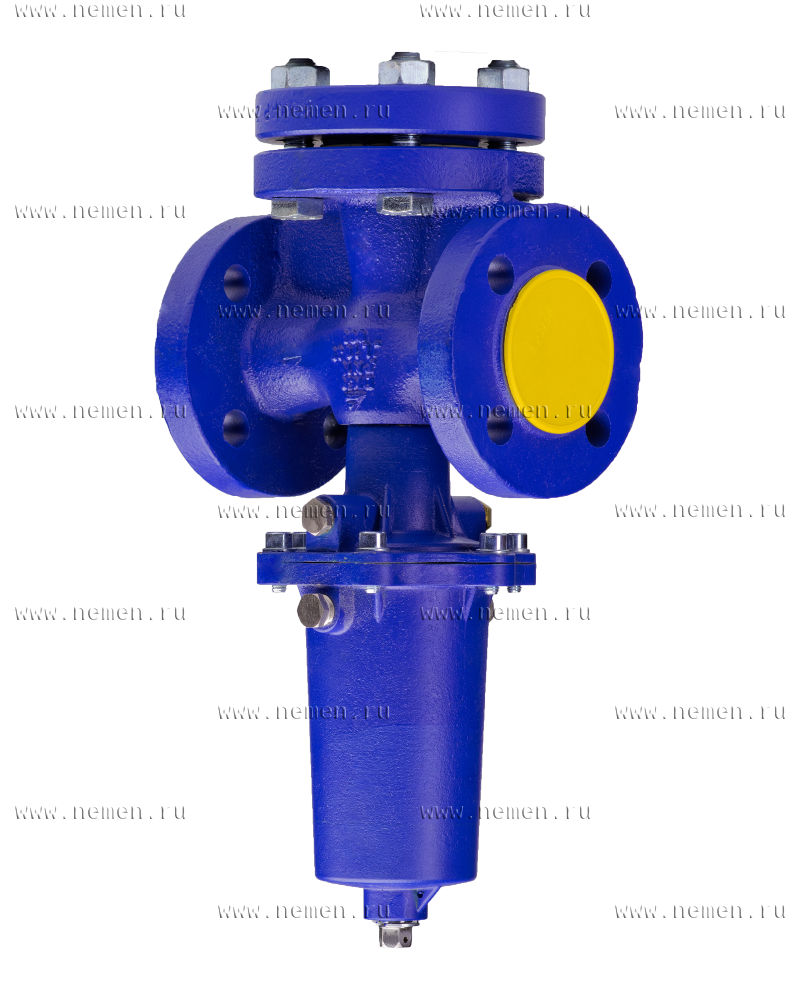

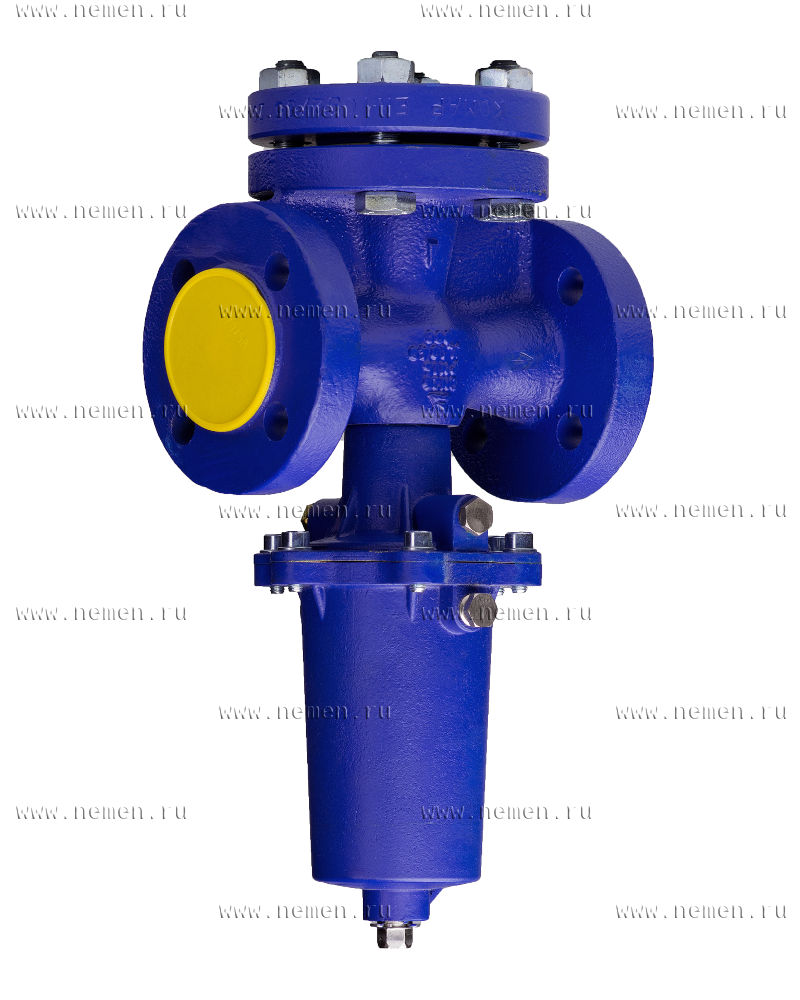

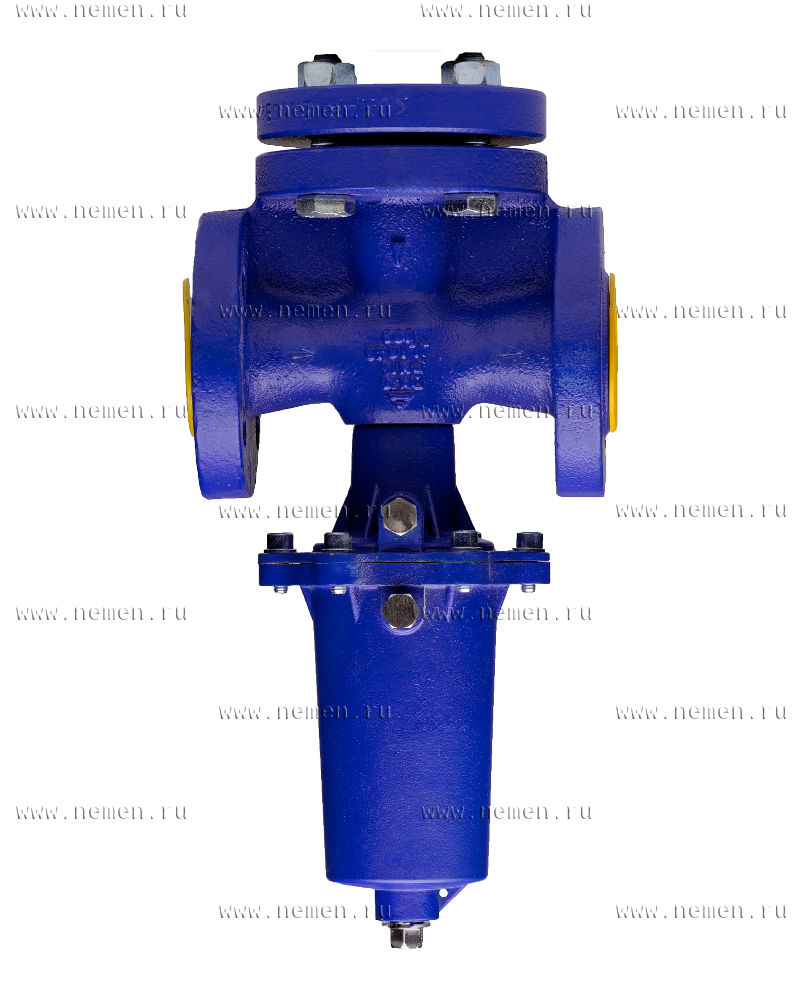

РЕГУЛЯТОР ДАВЛЕНИЯ «ПОСЛЕ СЕБЯ» ТИП RD103V

РЕГУЛЯТОР ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ «ПОСЛЕ СЕБЯ» ТИП RD103V
РЕГУЛЯТОР ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ «ПОСЛЕ СЕБЯ» ТИП RD103V
РЕГУЛЯТОР ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ «ПОСЛЕ СЕБЯ» ТИП RD103V
РЕГУЛЯТОР ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ «ПОСЛЕ СЕБЯ» ТИП RD103V
РЕГУЛЯТОР ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ «ПОСЛЕ СЕБЯ» ТИП RD103V Схема подключения регулятора с внутренним входом импульса модификация без импульсной трубки (стандартная поставка)

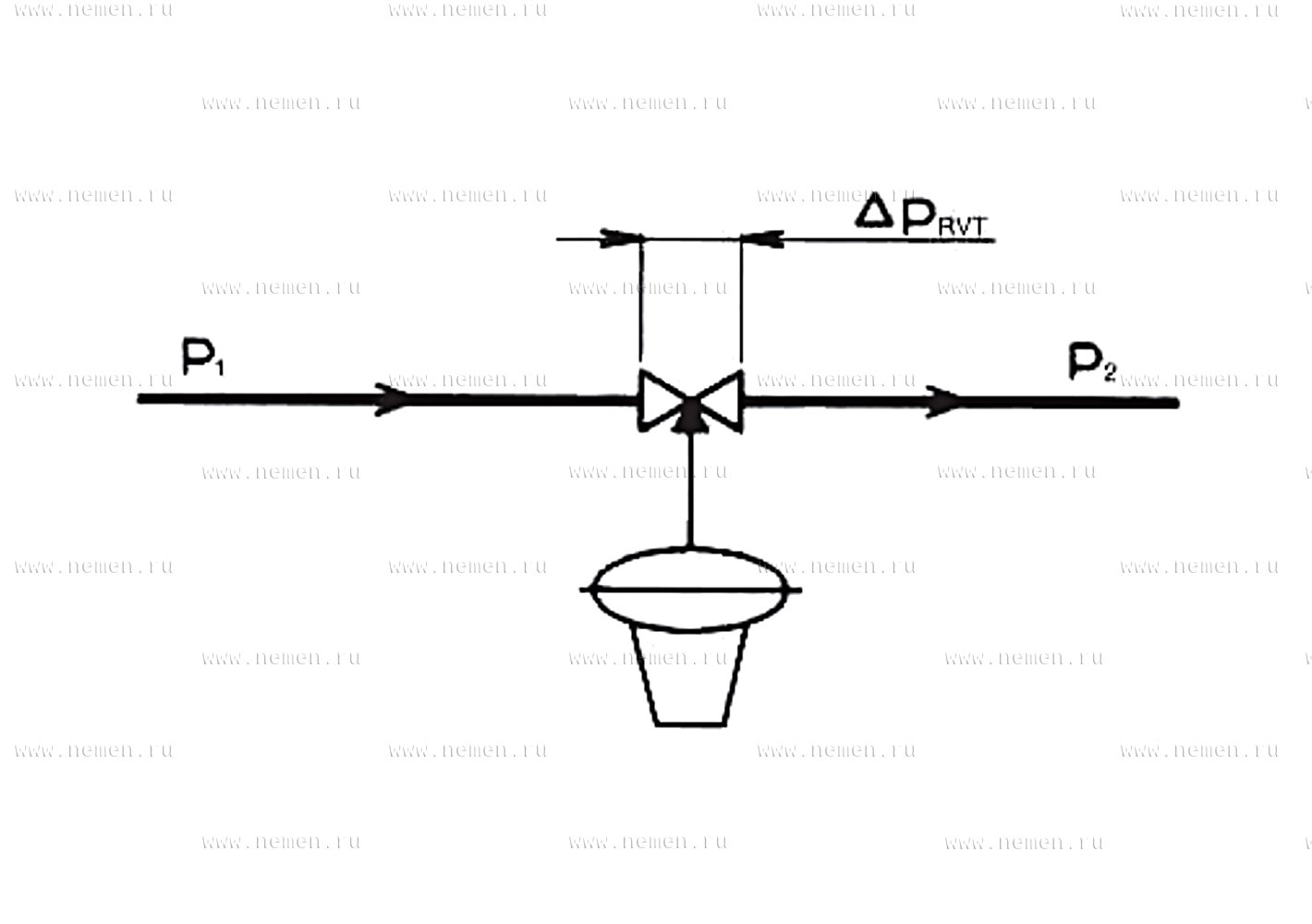

Схема подключения регулятора с внутренним входом импульса модификация без импульсной трубки (стандартная поставка)
РЕГУЛЯТОР ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ «ПОСЛЕ СЕБЯ» ТИП RD103V Схема подключения регулятора с внешней импульсной трубкой (поставка под заказ)

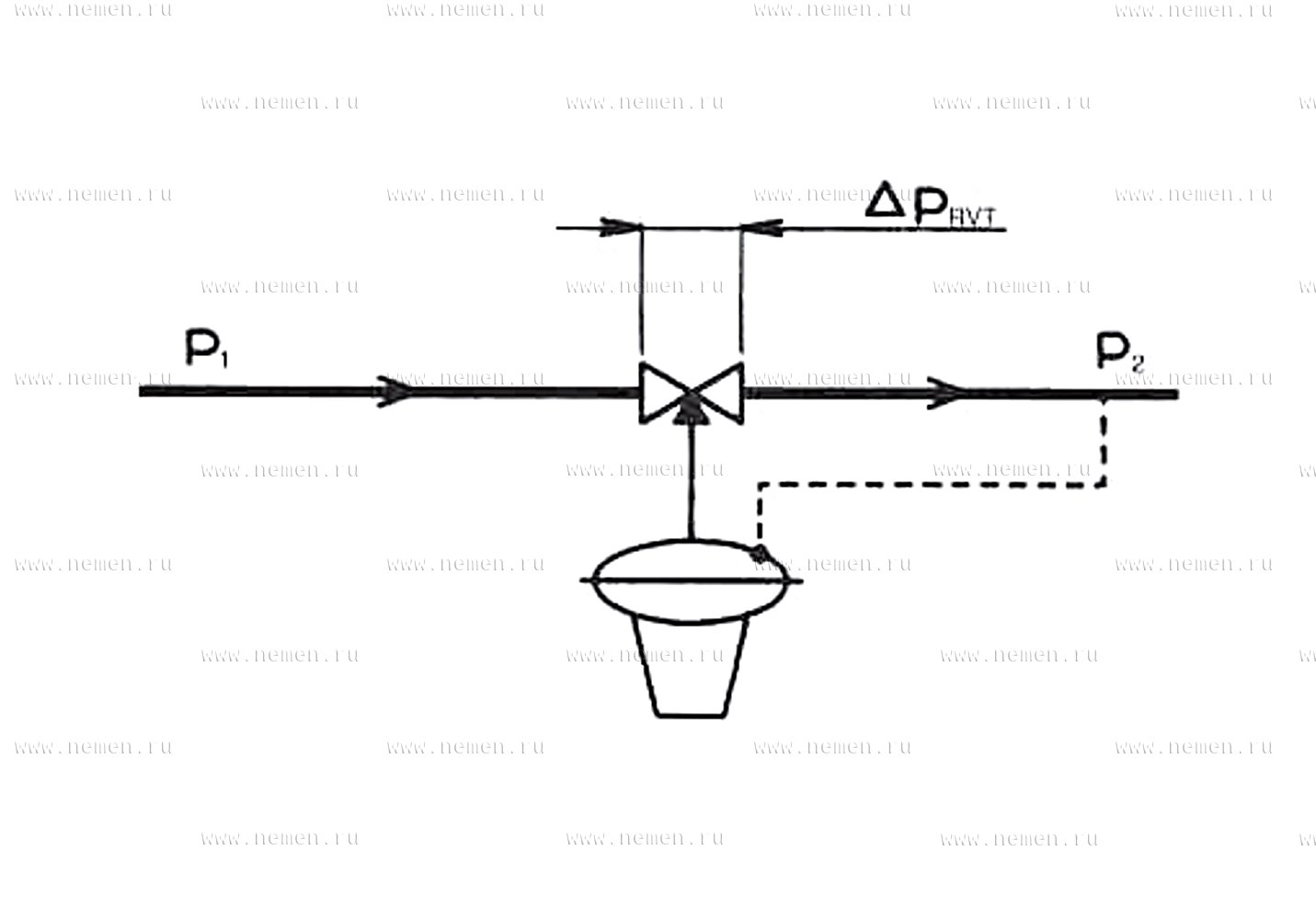

Схема подключения регулятора с внешней импульсной трубкой (поставка под заказ)

Регулятор предназначен для регулирования заданного давления после регулятора. Клапан регулятора при отсутствии сигнала (энергии) нормально открыт.



Характеристика:

Диаметр, DN, мм

15 - 50

Давление, PN, мм

16 бар

Температура, °С

-5...140 (кратковременно 150)

Среда

вода, воздух и др. инертные среды с рН в диапазоне от 4,5 до 9,5.



Конструкция, материалы:

Наименование

Материалы

Корпус клапана

чугун EN-GJL-250

Затвор клапана

латунь

Шток

нержавеющая сталь

Мембрана и уплотнение затвор-седло

EPDM

Регулятор давления состоит из двух главных элементов: клапана и сервопривода, включающего мембранный и пружинный блок.

Присоединение - фланцевое.



Технические характеристики:

Условный проход DN, мм

15

20

25

32

40

50

Коэффициент расхода KVs, м3

2

3,2

5

8

12,5

20

Характеристика регулирования

Линейная

Диапазон настроек выходного давления, кПа

(для всех диаметров)

 25- 100

80 - 300

200 - 650

300 - 1000

Предельно допустимые величины входного давления холодной воды без кавитации: Р1(max), бар

6

9

12

16

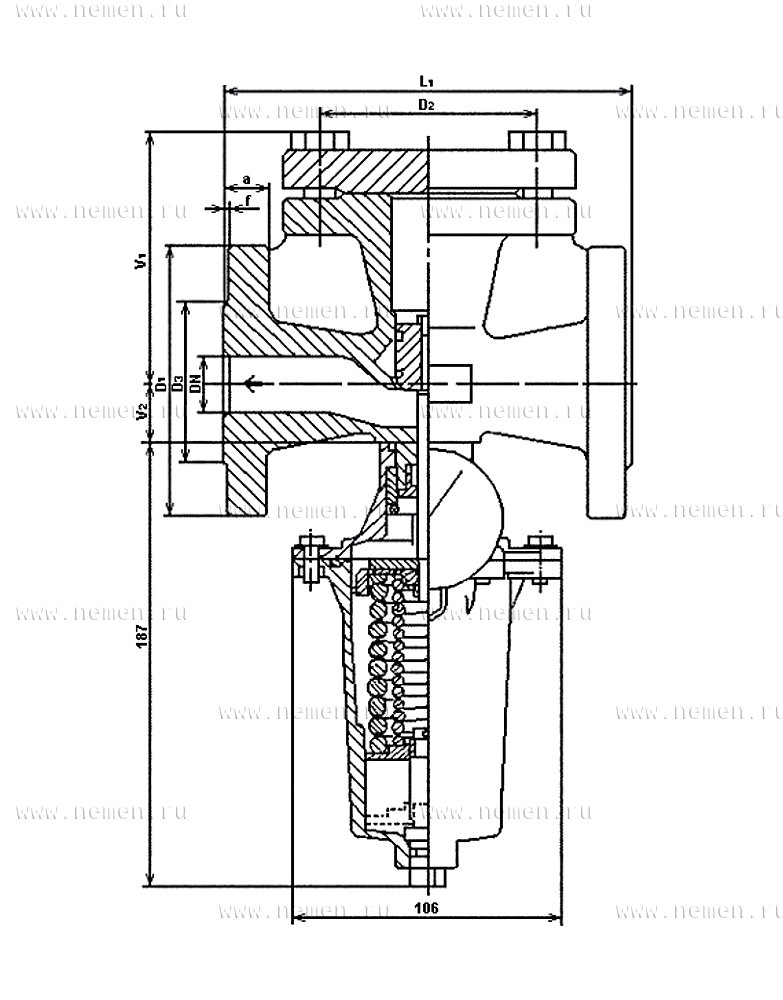

Размеры:

DN

D1

D2

D3

nxd

а

f

L1

V1

V2

Масса

мм

мм

кг

15

95

65

45

4х14

16

2

130

89

25

5,7

20

105

75

58

18

150

101

25

6,8

25

115

85

68

160

106

25

7,8

32

140

100

78

4х18

180

118

35

10,2

40

150

110

88

3

200

128

35

11,0

50

165

125

102

20

230

145

42

14,4
