Регулятор давления «после себя» тип 5435

РЕДУКТОР ДАВЛЕНИЯ ТИП 5435 СЕРИЯ “Компакт”
РЕДУКТОР ДАВЛЕНИЯ ТИП 5435 СЕРИЯ “Компакт”

Редуктор предназначен для снижения давления среды в трубопроводах.

Характеристика:

Диаметр, DN, мм

15; 20

Макс. давление на входе, бар

10

Диапазон давлений на выходе, бар

1,5 - 5,5

Макс. температура среды, °С

90

Среда

вода, воздух и другие неагрессивные жидкие среды

Тип присоединения

резьбовой



Конструкция, материалы:

Наименование

Материалы

Корпус

латунь, покрытие - никель

Пружина

пружинная сталь

Уплотнение

NBR

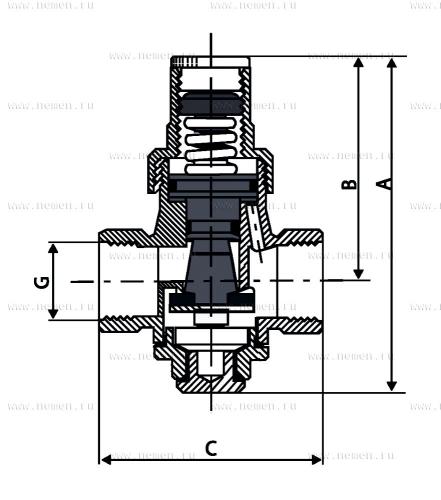

Размеры:

Код

DN

PN

G

A

В

C

5435 04

15

10

1/2”

91

59

59

5435 06

20

10

3/4”

91

59

63

Схема подключения регулятора аналогична RD103V (без импульсной трубки)
