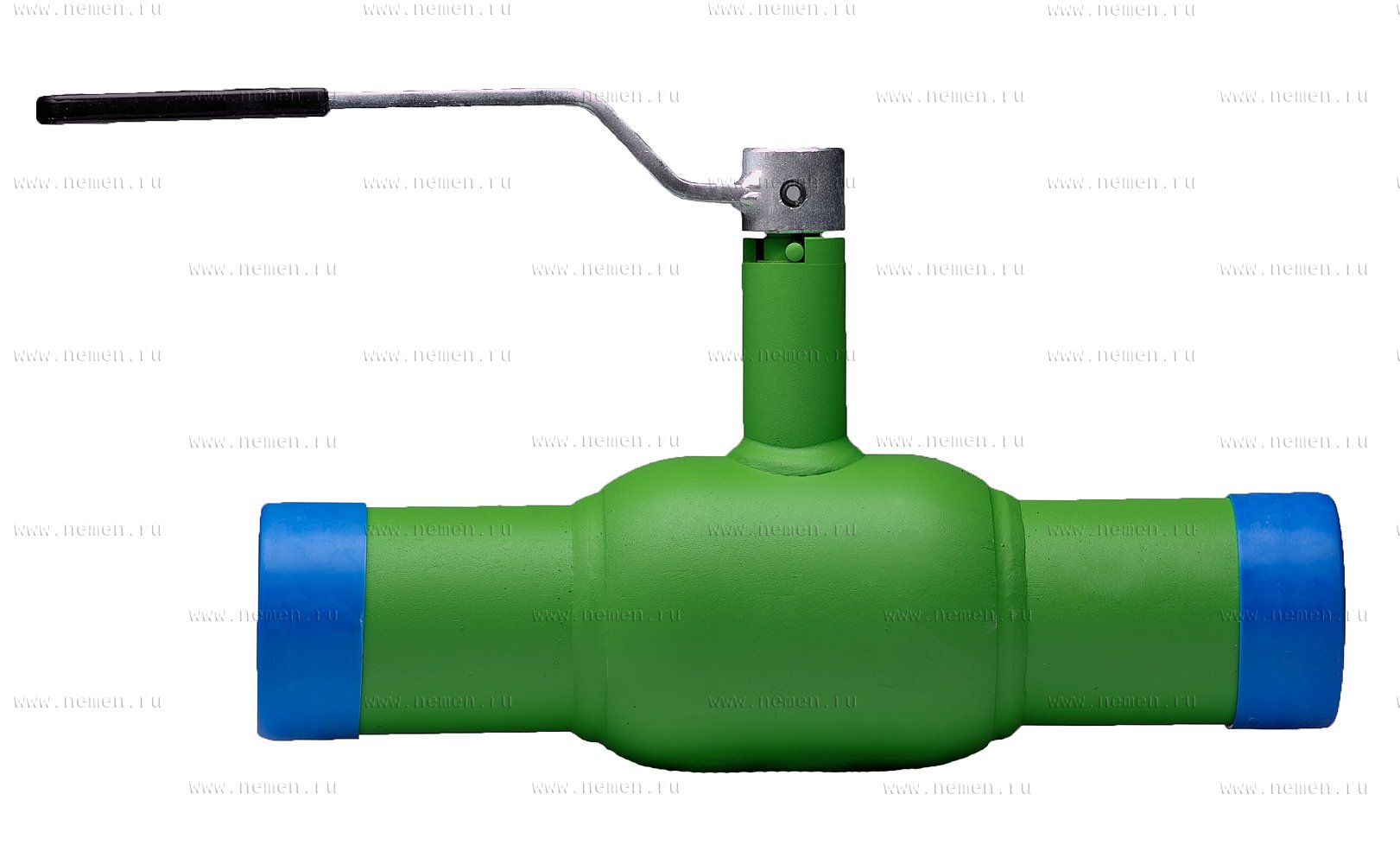

Кран шаровой тип AH-30 DN 10-100 мм

КРАН ШАРОВОЙ СТАНДАРТНЫЙ ПОД ПРИВАРКУ ДЛЯ ВОДЫ ТИП  AH-30 Dn 10-100 мм
КРАН ШАРОВОЙ СТАНДАРТНЫЙ ПОД ПРИВАРКУ ДЛЯ ВОДЫ ТИП  AH-30 Dn 10-100 мм
КРАН ШАРОВОЙ СТАНДАРТНЫЙ ПОД ПРИВАРКУ ДЛЯ ВОДЫ ТИП  AH-30 Dn 10-100 мм
КРАН ШАРОВОЙ СТАНДАРТНЫЙ ПОД ПРИВАРКУ ДЛЯ ВОДЫ ТИП  AH-30 Dn 10-100 мм Чертеж
Чертеж

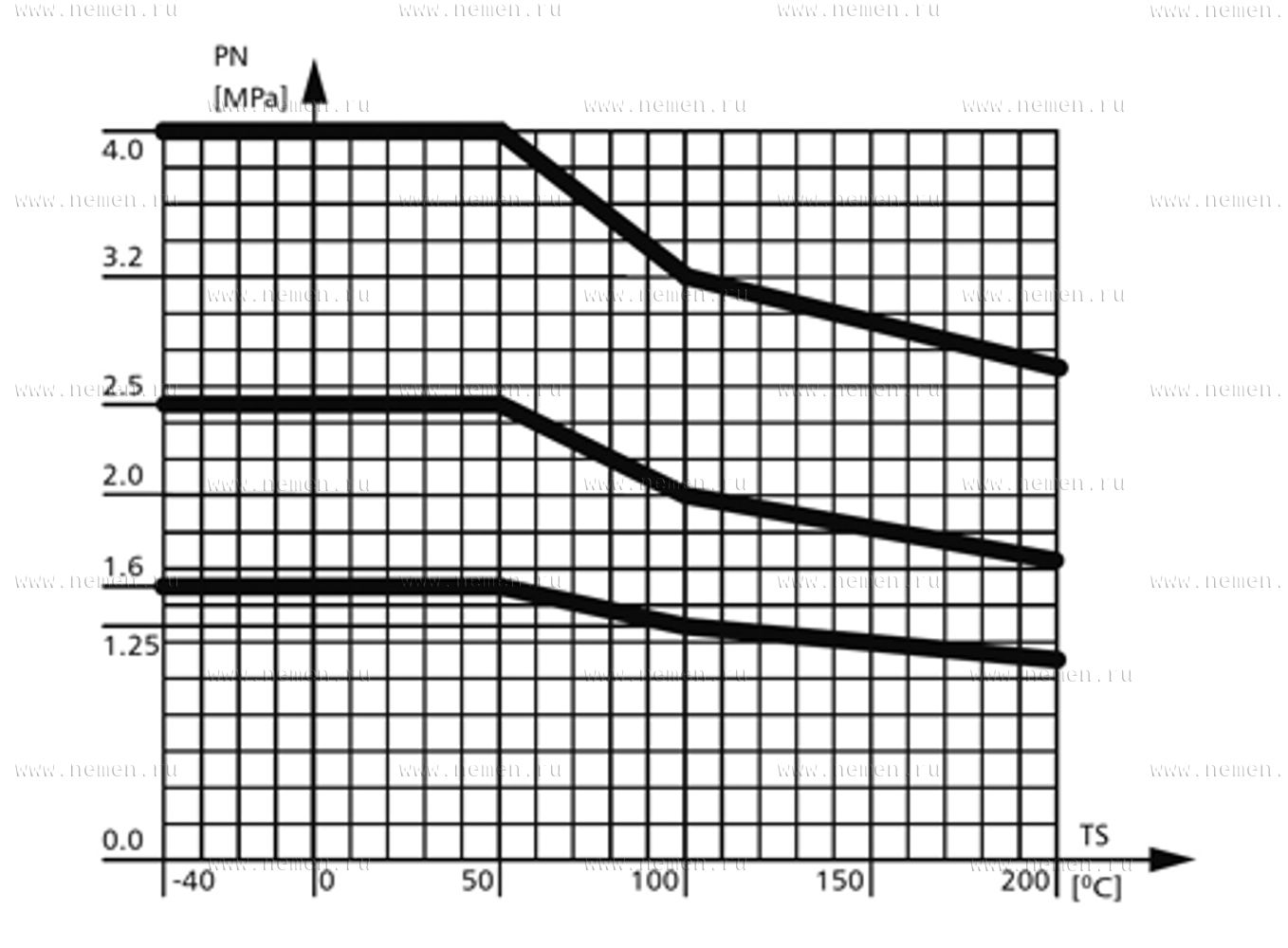

КРАН ШАРОВОЙ СТАНДАРТНЫЙ ПОД ПРИВАРКУ ДЛЯ ВОДЫ ТИП  AH-30 Dn 10-100 мм График температура - давление
График температура - давление
Характеристика:

Диаметр, DN, мм

10 - 100

Давление, PN, бар

25/40

Температура, °С

-40...200

Среда

Холодная и горячая вода, этиленгликоль (до 50%), другие жидкие среды, не оказывающие агрессивного воздействия на материалы шарового крана, без механических примесей и не дающие твердых отложений на шаре и внутренних поверхностях крана.

Класс герметичности по ГОСТ 9544-2015-«А».

Материалы:

Наименование

Материалы

Корпус сварной

сталь 09Г2С

Шток / шпиндель

Нержавеющая сталь WNr 1.4305

Шар

Нержавеющая сталь 08Х18Н10Т

Обойма

Нержавеющая сталь 08Х18Н10Т

Пружина тарельчатая

Пружинная сталь

Рычаг с покрытием

Сталь углеродистая

Уплотнение

PTFE+20% C, EPDM+витон

Фланец

Сталь 20

Размеры:

DN

PN

Dпр

L

DH

d

t

A

H1

H2

фланец ISO 5211

Kvs

Масса

мм

бар

мм

I

ds



м3

кг

10

40

10

210

38

17,2

4,5

140

50

116

---

---

---

7

0,75

15

10

210

38

21,3

3,6

140

50

116

---

---

---

7

0,75

20

15

230

42

26,9

2,3

140

47

115

---

---

---

14

0,82

25

20

230

51

33,7

2,6

140

47

120

---

---

---

26

1,06

32

25

260

57

42,4

2,6

140

48

124

---

---

---

43

1,4

40

32

260

76

48,3

2,6

180

41

129

---

---

---

64

2,1

50

40

300

89

57

4

180

41

135

---

---

---

100

2,8

65

25

50

360

108

76

4

275

66

145

30

18

F05

160

5,1

80

65

370

127

89

4

275

66

154

30

18

F05

280

6,9

100

80

390

152

108

4

275

81

193

30

24

F07

450

9,6

Тип управления - ручка (стандартная поставка).

Под заказ кран может поставляться с установленным механическим редуктором, электроприводом.
