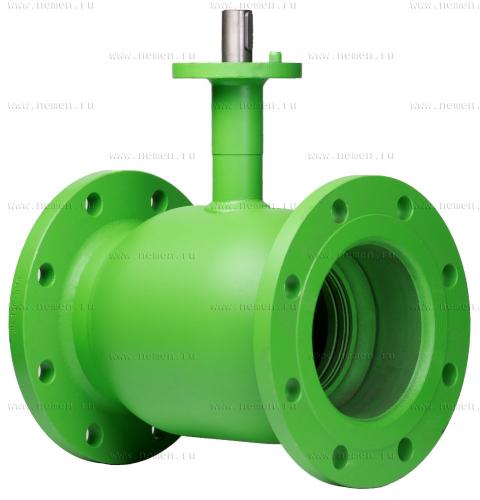

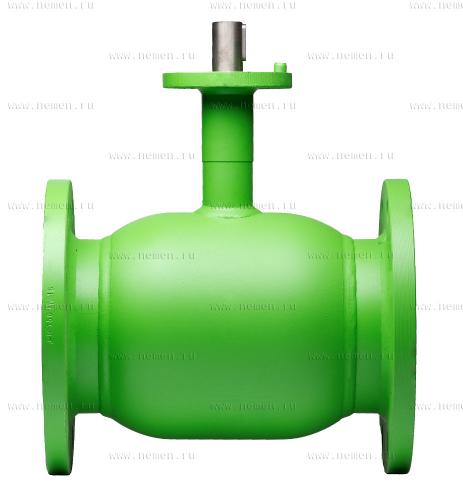

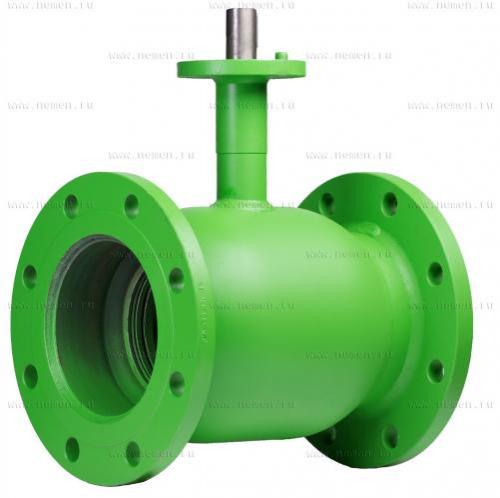

КРАН ШАРОВОЙ СТАНДАРТНЫЙ ФЛАНЦЕВЫЙ ДЛЯ ВОДЫ ТИП АН модификация АН-30k Dn 150-500 мм

Версия для печатиСертификат (Декларация) Заказать

Опросный лист для подбора шарового крана



Характеристика

Диаметр, DN, мм

150 – 500 (стандартная поставка с площадкой под эл привод)

Давление, PN, бар

16 - 25

Температура, °С

-40...200

Среда

Холодная и горячая вода, этиленгликоль (до 50%), другие жидкие среды, не оказывающие агрессивного воздействия на материалы шарового крана, без механических примесей и не дающие твердых отложений на шаре и внутренних поверхностях крана.

Класс герметичности по ГОСТ Р 54808-2011-«А»

Возможна поставка шаровых фланцевых кранов с удлиненным штоком.

Для кранов Ду 150 и более рекомендуется устаналивать редуктор, электропривод или пневмопривод.

Для кранов ДУ 250 и более обязательно устанавливать редуктор, электропривод или пневмопривод.

Электроприводы и механические редукторы для шаровых кранов подробнее



Материалы:

Наименование

Материалы

Корпус сварной

сталь P235GH

Шток / шпиндель

Ст S355J2C / Нержавеющая сталь AISI 420

Шар

Нержавеющая сталь X6CrNi18-10

Обойма

Нержавеющая сталь AISI304

Пружина тарельчатая

Пружинная сталь

Рычаг с покрытием

Сталь углеродистая

Уплотнение

PTFE + 20%C, EPDM














КРАН ШАРОВОЙ СТАНДАРТНЫЙ ФЛАНЦЕВЫЙ ДЛЯ ВОДЫ ТИП АН модификация АН-30k Dn 150-250 мм

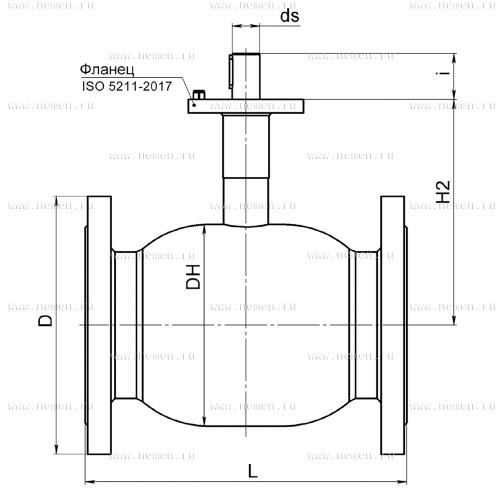

Чертеж

Увеличить

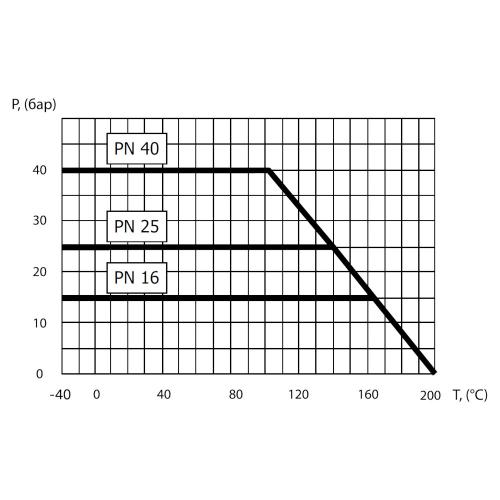

График температура - давление

График температура - давление

Увеличить




Размеры:

DN

PN

Dпр

L

D1

D2

Dz

D3

n

H1

Kvs

ISO фланец

Длинна ручки

Масса

мм

бар

мм

м3



d,мм

h, мм

мм

кг

150

16

125

350

285

240

219,1

22

8

136,0

1046

F10

30

50

365

38,2

25

350

300

250

319,1

26

8

136,0

38,2

200

16

150

400

340

295

267,0

22

12

156,0

1500

F12

30

60

655

61,7

25

400

360

310

267,0

26

12

156,0

61,7

250

16

200

650

405

355

355,6

26

12

87,2

2770

F14

45

67

915

104,4

25

650

425

370

355,6

30

12

87,2

119,1

300

16

250

750

460

410

457,0

26

12

92,5

4620

F16

50

84

-

157,2

25

750

485

430

457,0

30

16

92,5

172,4

350

16

300

850

520

470

457,0

26

16

92,5

7250

F16

50

84

-

235,0

25

850

555

490

457,0

33

16

92,5

262,6

400

16

350

950

580

525

508,0

30

16

102,0

10540

F16

60

100

-

275,0

25

950

620

550

508,0

36

16

102,0

318,8

500

16

390

1150

715

650

711,0

33

20

166,5

11780

F30

80

113

-

705,0

25

1150

730

660

711,0

36

20

166,5

705,0
