КРАН ШАРОВОЙ СТАНДАРТНЫЙ ПОД ПРИВАРКУ ДЛЯ ВОДЫ ТИП АН модификация AH-30 Dn 150-500 мм

Версия для печатиСертификат (Декларация) Заказать

Опросный лист для подбора шарового крана



Характеристика:

Диаметр, DN, мм

150-500 (стандартная поставка с площадкой под эл привод)

Давление, PN, бар

16 - 25

Температура, °С

-40...200

Среда

Холодная и горячая вода, этиленгликоль (до 50%), другие жидкие среды, не оказывающие агрессивного воздействия на материалы шарового крана, без механических примесей и не дающие твердых отложений на шаре и внутренних поверхностях крана.

Класс герметичности по ГОСТ Р 54808-2011-«А»

Возможна поставка кранов с удлиненным штоком.

Для кранов Ду 150 и более рекомендуется устаналивать редуктор, электропривод или пневмопривод.

Для кранов ДУ 250 и более обязательно устанавливать редуктор, электропривод или пневмопривод.

Электроприводы и механические редукторы для шаровых кранов подробнее



Материалы:

Наименование

Материалы

Корпус сварной

сталь P235GH

Шток / шпиндель

Ст S355J2C / Нержавеющая сталь AISI 420

Шар

Нержавеющая сталь X6CrNi18-10

Обойма

Нержавеющая сталь AISI304

Пружина тарельчатая

Пружинная сталь

Рычаг с покрытием

Сталь углеродистая

Уплотнение

PTFE + 20%C, EPDM

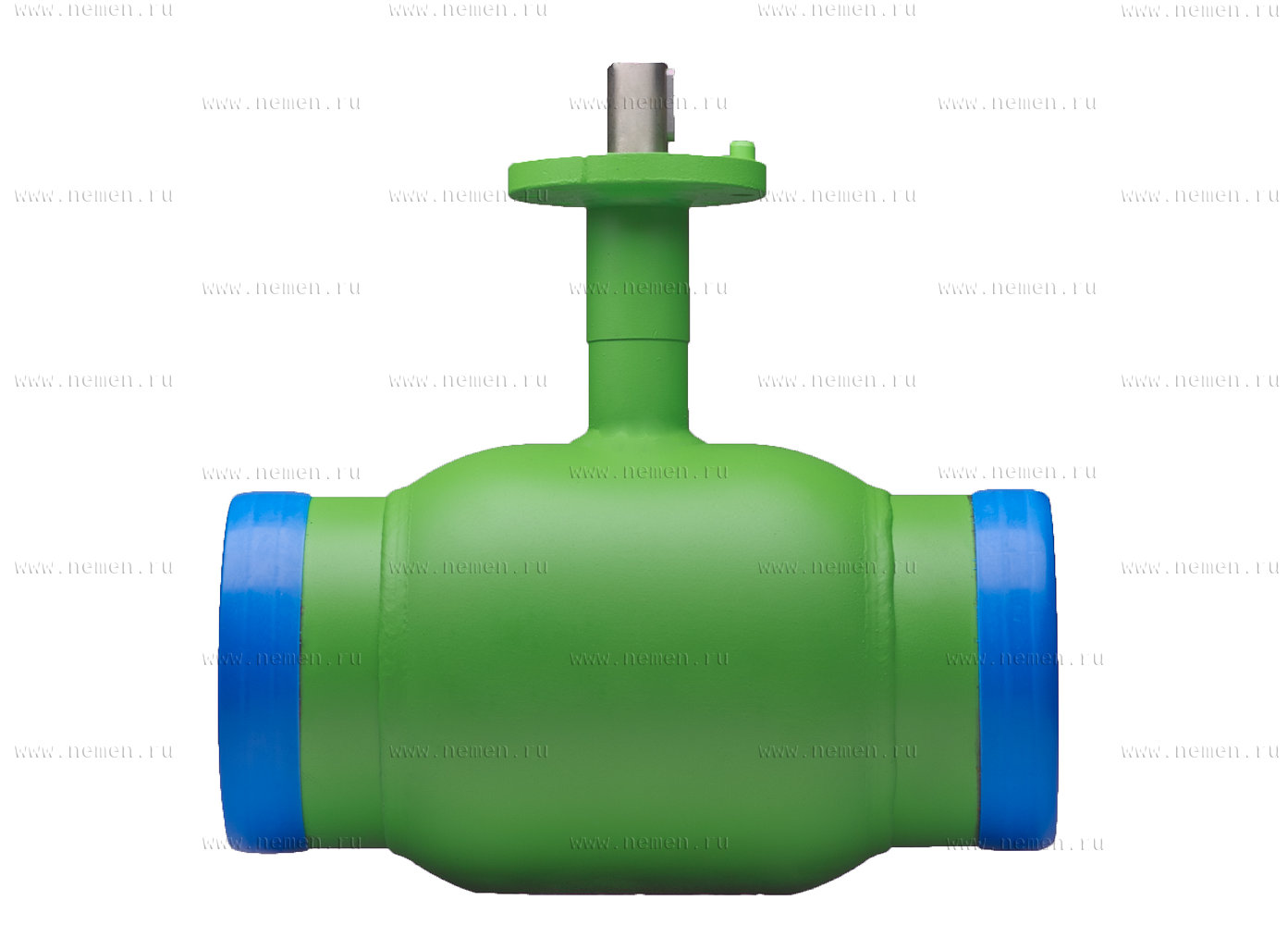

КРАН ШАРОВОЙ СТАНДАРТНЫЙ ПОД СВАРКУ ДЛЯ ВОДЫ ТИП АН С ПЛОЩАДКОЙ ПОД РЕДУКТОР ИЛИ ЭЛЕКТРОПРИВОД модификация АН-30 Dn 150-250 мм

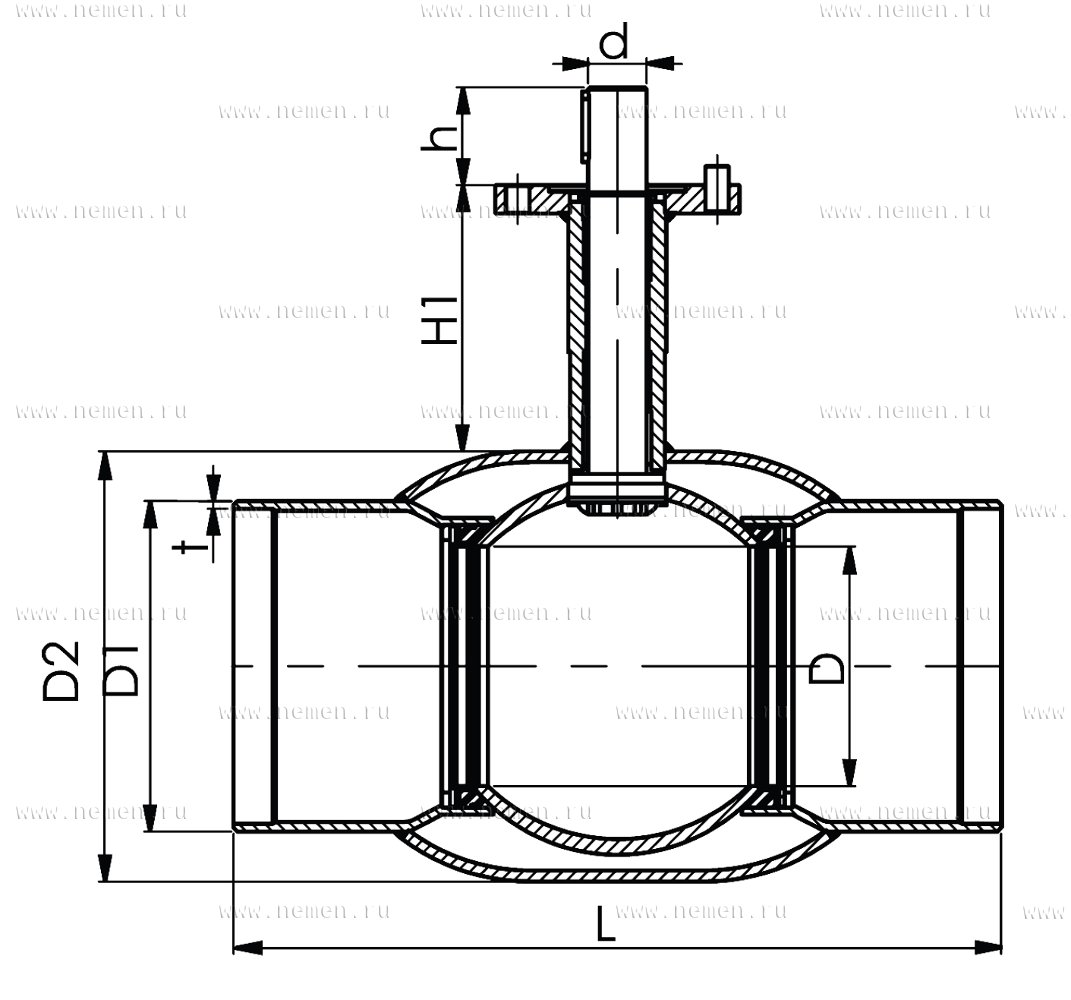

Чертеж

Увеличить

График температура - давление

График температура - давление

Увеличить




Размеры:

DN

PN

Dпр

L

D1

D2

H1

t

Kvs

ISO фланец

Длина ручки

Масса

мм

бар

мм

м3



d,мм

h, мм

мм

кг

150

16-25

125

390

168,3

219,1

135,5

4,0

1046

F10

30

50

655

26,0

200

16-25

150

390

219,1

267,0

155,5

4,5

1500

F12

30

60

915

43,4

250

16-25

200

626

273,0

355,6

87,2

5,0

2770

F14

45

67

-

71,7

300

16-25

250

724

323,9

457,0

92,5

5,6

4620

F16

50

84

-

119,2

350

16-25

300

825

355,6

457,0

92,5

5,6

7250

F16

50

84

-

179,0

400

16-25

350

924

406,4

508,0

102,0

6,3

10540

F16

60

100

-

203,6

500

16-25

390

1123

508,0

711,0

166,5

6,3

11780

F30

80

113

-

398,0
