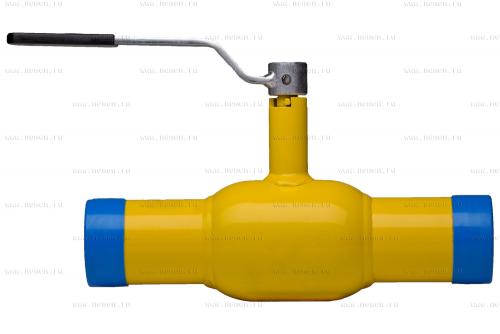

КРАН ШАРОВОЙ СТАНДАРТНЫЙ ПОД ПРИВАРКУ ДЛЯ ГАЗА ТИП АН модификация AH-30g BASIC

Версия для печатиСертификат (Декларация) Заказать

Опросный лист для подбора шарового крана



Характеристика:

Диаметр, DN, мм

15 - 150 (с ручкой)

Давление, PN, бар

16

Температура, °С

-40...80

Среда

Природный газ, нефтепродукты, воздух, вода, другие жидкие среды, не оказывающие агрессивного воздействия на материалы шарового крана, без механических примесей и не дающие твердых отложений на шаре и внутренних поверхностях крана

Класс герметичности по ГОСТ 54808-2011-«А»



Материалы:

Наименование

Материалы

Корпус сварной

сталь P235GH

Шток / шпиндель

Ст S355J2C / Нержавеющая сталь AISI 420

Шар

Нержавеющая сталь X6CrNi18-10

Обойма

Нержавеющая сталь AISI304

Пружина тарельчатая

Пружинная сталь

Рычаг с покрытием

Сталь углеродистая

Уплотнение

PTFE + 20%C, NBR










КРАН ШАРОВОЙ СТАНДАРТНЫЙ ПОД ПРИВАРКУ ДЛЯ ГАЗА ТИП АН модификация AH-30g BASIC

Чертеж

Увеличить

График температура - давление

График температура - давление

Увеличить




Размеры:

DN

PN

Dпр

L

DH

D1

t

A

H1

H2

Kvs

Масса

мм

бар

мм

м3

кг

15

16

10

120

38,0

21,3

2,6

171

23,0

84,0

7

0,6

20

16

15

140

42,4

26,9

2,3

171

24,4

87,5

15

0,7

25

16

20

150

51,0

33,7

2,6

167

25,3

93,0

27

1,2

32

16

25

170

57,0

42,4

2,6

167

26,6

97,0

40

1,5

40

16

32

190

76,1

48,3

2,9

167

26,5

106,5

69

1,6

50

16

40

220

76,1

60,3

2,9

167

26,5

106,5

110

1,8

65

16

50

260

108,0

76,1

2,9

240

34,0

121,5

168

3,3

80

16

65

265

114,3

88,9

3,2

240

34,5

125,2

288

4,1

100

16

80

285

139,7

114,3

3,6

359

46,3

147,7

417

6,6

125

16

100

310

177,8

139,7

3,6

366

41,5

149,7

699

11,4

150

16

125

335

219,1

168,3

4,0

449

46,5

173,0

1046

16,0
