КРАН ШАРОВОЙ СТАНДАРТНЫЙ ФЛАНЦЕВЫЙ ДЛЯ ВОДЫ ТИП АН модификация AH-30k Dn 15-50 мм

Версия для печатиСертификат (Декларация) Заказать

Опросный лист для подбора шарового крана



Характеристика:

Диаметр, DN, мм

15 - 50 (стандартная поставка с ручкой)

Давление, PN, бар

16 - 40

Температура, °С

-40...200

Среда

Холодная и горячая вода, этиленгликоль (до 50%), другие жидкие среды, не оказывающие агрессивного воздействия на материалы шарового крана, без механических примесей и не дающие твердых отложений на шаре и внутренних поверхностях крана.

Класс герметичности по ГОСТ Р 54808-2011-«А»

Возможна поставка кранов с удлиненным штоком.

Электроприводы и механические редукторы для шаровых кранов подробнее



Материалы:

Наименование

Материалы

Корпус сварной

сталь P235GH

Шток / шпиндель

Ст S355J2C / Нержавеющая сталь AISI 420

Шар

Нержавеющая сталь X6CrNi18-10

Обойма

Нержавеющая сталь AISI304

Пружина тарельчатая

Пружинная сталь

Рычаг с покрытием

Сталь углеродистая

Уплотнение

PTFE + 20%C, EPDM










КРАН ШАРОВОЙ СТАНДАРТНЫЙ ФЛАНЦЕВЫЙ ДЛЯ ВОДЫ ТИП АН модификация AH-30k Dn 15-50 мм

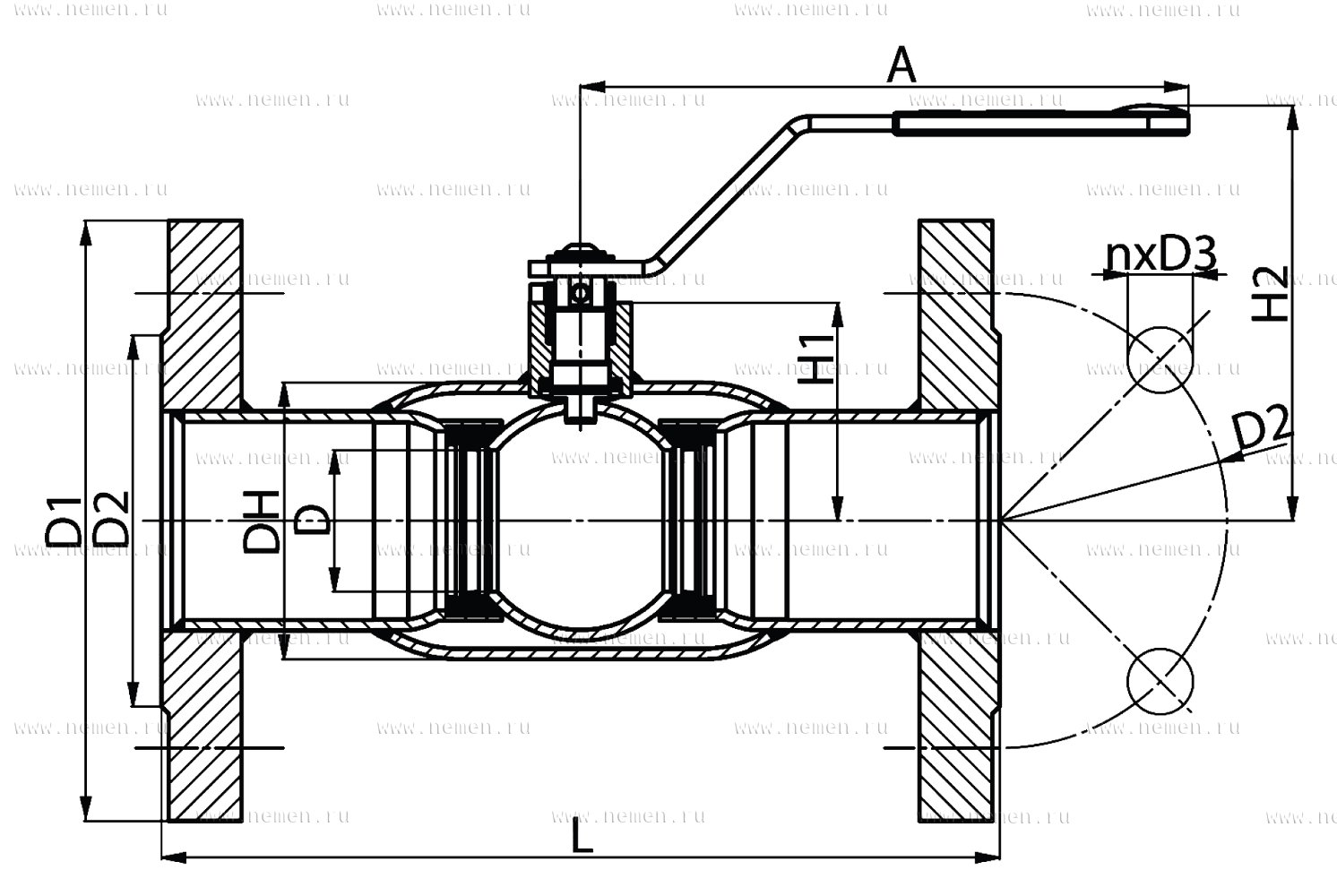

Чертеж

Увеличить

График температура - давление

График температура - давление

Увеличить




Размеры:

DN

PN

Dпр

L

D1

D2

DH

A

D3

n

H1

H2

Kvs

ISO фланец*

Масса

мм

бар

мм

м3



d,мм

h, мм

кг

15

16-40

10

130

95

65

38

141

14

4

30,3

81,4

7

F05

10

10

1,62

20

16-40

15

150

105

75

42

141

14

4

33,8

84,9

15

F05

10

10

2,21

25

16-40

20

160

115

85

51

141

14

4

37,1

88,2

27

F05

10

10

2,55

32

16-40

25

180

140

100

57

141

18

4

42,2

93,3

40

F05

10

10

4,03

40

16-40

32

200

150

110

76

167

18

4

56,2

108,0

69

F05

14

15

5,08

50

16-40

40

230

165

125

89

167

18

4

60,0

114,2

110

F05

14

15

7,24

* - под заказ возможна поставка шаровой арматуры с площадкой под редуктор, привод.
