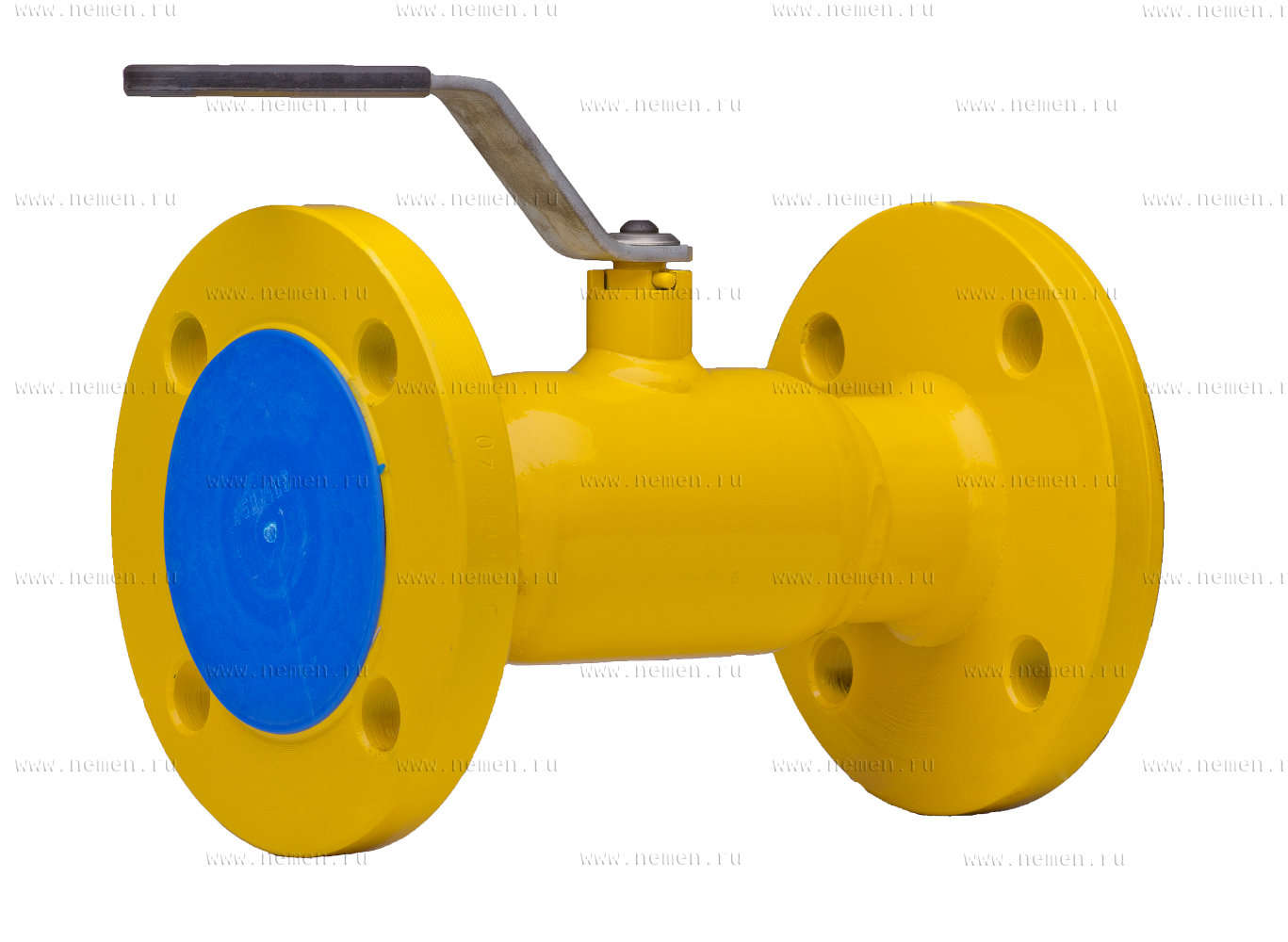

КРАН ШАРОВОЙ СТАНДАРТНЫЙ ФЛАНЦЕВЫЙ ДЛЯ ГАЗА ТИП АН модификация AH-30gk Dn 65-125 мм

Версия для печатиСертификат (Декларация) Заказать

Опросный лист для подбора шарового крана



Характеристика:

Диаметр, DN, мм

65 – 125 (стандартная поставка с ручкой)

Давление, PN, бар

16 - 25

Температура, °С

-40...80

Среда

Природный газ, нефтепродукты, воздух, вода, другие жидкие среды, не оказывающие агрессивного воздействия на материалы шарового крана, без механических примесей и не дающие твердых отложений на шаре и внутренних поверхностях крана

Класс герметичности по ГОСТ 9544-2015-«А».

Возможна поставка газовых шаровых кранов с удлиненным штоком.

Электроприводы и механические редукторы для шаровых кранов подробнее



Материалы:

Наименование

Материалы

Корпус сварной

сталь P235GH

Шток / шпиндель

Ст S355J2C / Нержавеющая сталь AISI 420

Шар

Нержавеющая сталь X6CrNi18-10

Обойма

Нержавеющая сталь AISI304

Пружина тарельчатая

Пружинная сталь

Рычаг с покрытием

Сталь углеродистая

Уплотнение

PTFE + 20%C, NBR







КРАН ШАРОВОЙ СТАНДАРТНЫЙ ФЛАНЦЕВЫЙ ДЛЯ ГАЗА ТИП АН модификация AH-30gk Dn 65-125 мм

Чертеж

Увеличить

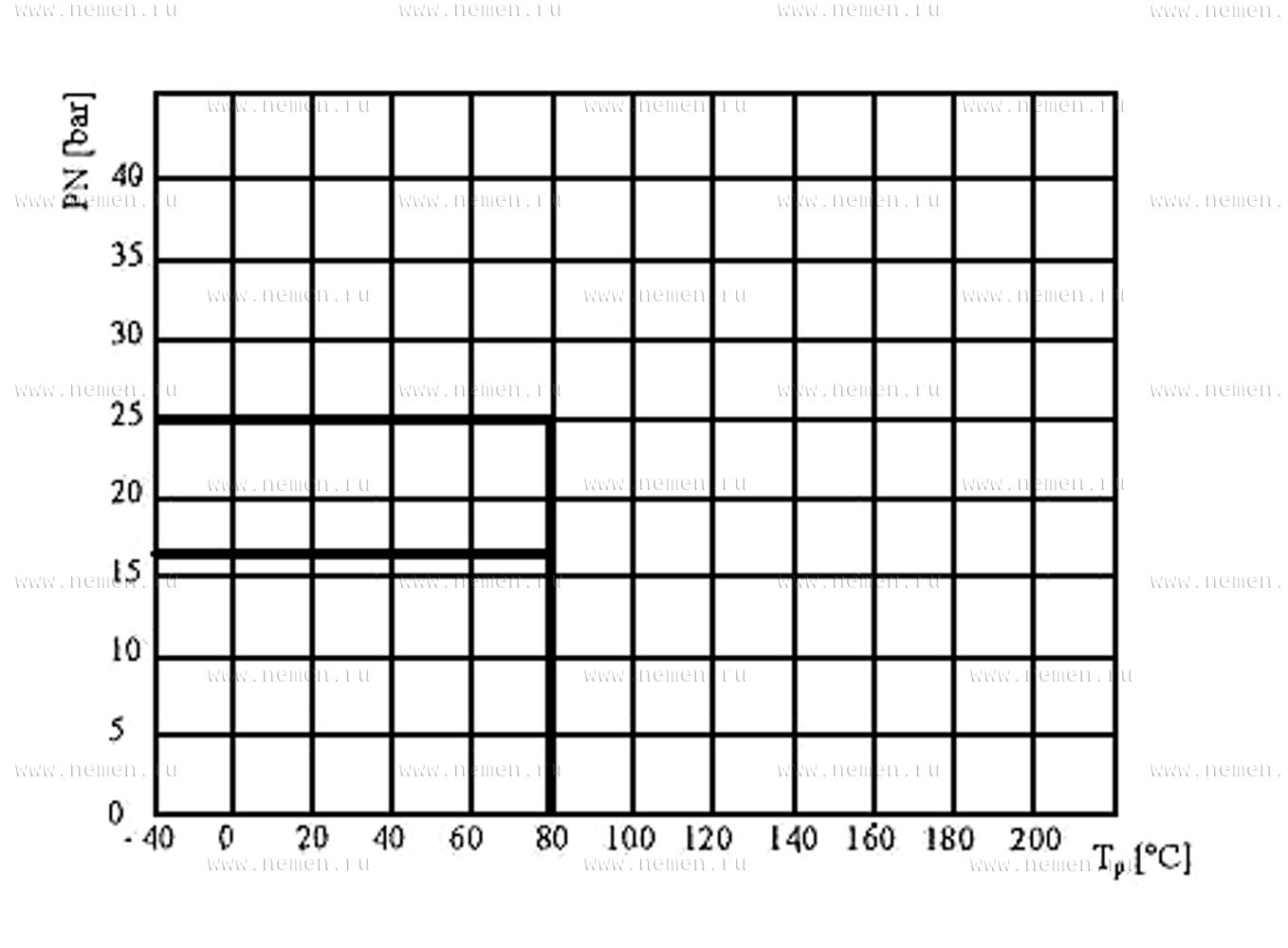

График температура - давление

График температура - давление

Увеличить



Размеры:

DN

PN

Dпр

L

DH

D1

D2

D3

A

H1

H2

n

Kvs

ISO фланец

Масса

мм

бар

мм



м3



d,мм

h, мм

кг

65

16

49

270

108

185

145

18

275

120

144

4

180

F05

18

30

9,9

25

290

108

185

145

18

275

120

144

8

10

80

16-25

63

280

127

200

160

18

275

130

154

8

288

F05

18

30

13,2

100

16

78

300

152

220

180

18

365

160

193

8

470

F07

24

30

18,3

25

300

152

235

190

22

365

160

193

8

19,2

125

16

98

325

178

250

210

18

365

180

218

8

699

F07

24

30

24,4

25

325

178

270

220

26

365

180

218

8

27,8

Тип управления - ручка (стандартная поставка).

Под заказ кран может поставляться с установленным механическим редуктором, электроприводом.

Ответные фланцы рекомендуем в соответствии с ГОСТ 33259-2015 (ГОСТ 12821-80 исп.1)
