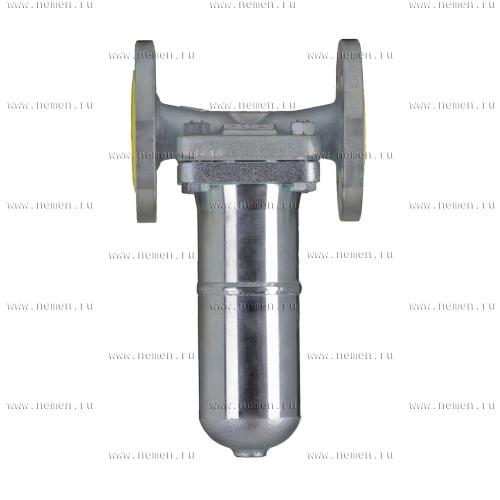

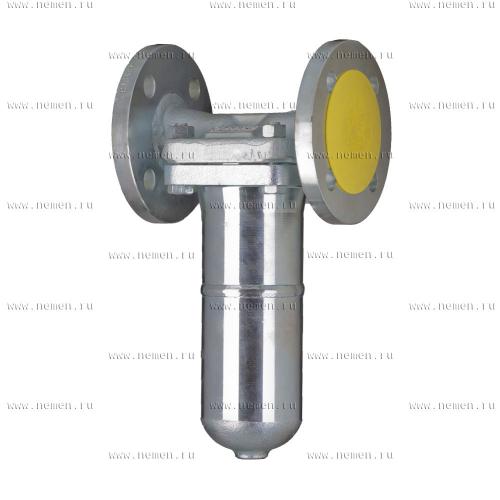

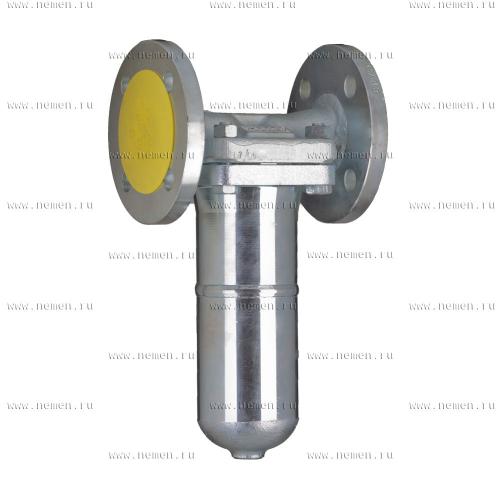

КОНДЕНСАТООТВОДЧИК С ОПРОКИНУТЫМ ПОПЛАВКОМ ТИП WZ 106
КОНДЕНСАТООТВОДЧИК С ОПРОКИНУТЫМ ПОПЛАВКОМ ТИП WZ 106
КОНДЕНСАТООТВОДЧИК С ОПРОКИНУТЫМ ПОПЛАВКОМ ТИП WZ 106

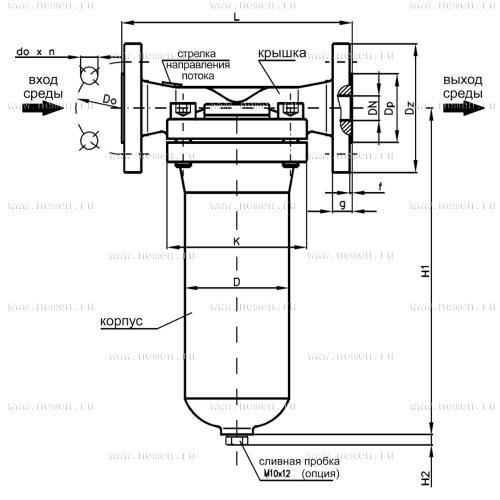

КОНДЕНСАТООТВОДЧИК С ОПРОКИНУТЫМ ПОПЛАВКОМ ТИП WZ 106 Чертеж
Чертеж

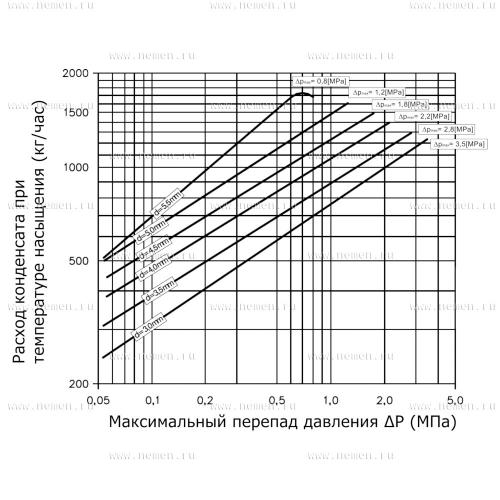

КОНДЕНСАТООТВОДЧИК С ОПРОКИНУТЫМ ПОПЛАВКОМ ТИП WZ 106 Пропускная способность
Пропускная способность
Характеристика:

Диаметр, DN, мм

15-50 - фланцевый

1/2"-1"- резьбовой

15-25-под приварку

Давление, PN, бар

40

Макс. температура, ° С

400

Среда

Водяной пар

Тип присоединения

под приварку, резьбовой, фланцевый (ответные фланцы рекомендуем по ГОСТ 33259-2015 исп.В)

Материалы:

Наименование

Материалы

Корпус, крышка

Углеродистая сталь Р250GH с антикоррозионным оцинкованным покрытием (под заказ: никелирование/хромирование)

Сталь нержавеющая (под заказ)

Внутренние части, поплавок

Высоколегированная нержавеющая сталь

Затвор, седло

Нержавеющая сталь (твердость 60 HRC)

Размеры:

DN

Dz

Do

do x n

Dp

g

f

L

H1

H2

K

D

Масса

мм

мм

кг

15

95

65

14х4

45

16

2

185

168

8

114

75

7

20

105

75

14х4

58

18

2

188

168

8

114

75

7,5

25

115

85

14х4

68

18

2

188

168

8

114

75

8

32

140

100

18х4

78

18

2

188

168

8

114

75

8,5

40

150

110

18х4

88

18

3

188

168

8

114

75

9,5

50

165

125

18х4

102

20

3

192

168

8

114

75

10,5

Фланцы оборудования выполнены согласно EN 1092-1

DN

PN

Максимальное допустимое давление среды при максимальной температуре

мм

бар

(-)10 ..50°С

50°С

100°С

150°С

200°С

250°С

300°С

350°С

375°С

400°С

15-50

40

PN, бар

39

372

34,1

31,7

28,4

2,6

23,5

21,9

21,6

21,1

Установка:

Монтаж производится только в горизонтальном положении корпуса с учетом направления стрелки на корпусе, крышкой вверх.
