Конденсатоотводчик тип КОП 917 / 932

КОНДЕНСАТООТВОДЧИК ПОПЛАВКОВЫЙ СЕРИЯ Н-А, ТИП КОП: МОДЕЛЬ КОП 917 / МОДЕЛЬ КОП 932 КОП 917
КОП 917
КОНДЕНСАТООТВОДЧИК ПОПЛАВКОВЫЙ СЕРИЯ Н-А, ТИП КОП: МОДЕЛЬ КОП 917 / МОДЕЛЬ КОП 932 КОП 932
КОП 932
КОНДЕНСАТООТВОДЧИК ПОПЛАВКОВЫЙ СЕРИЯ Н-А, ТИП КОП: МОДЕЛЬ КОП 917 / МОДЕЛЬ КОП 932 Чертеж тип КОП 917

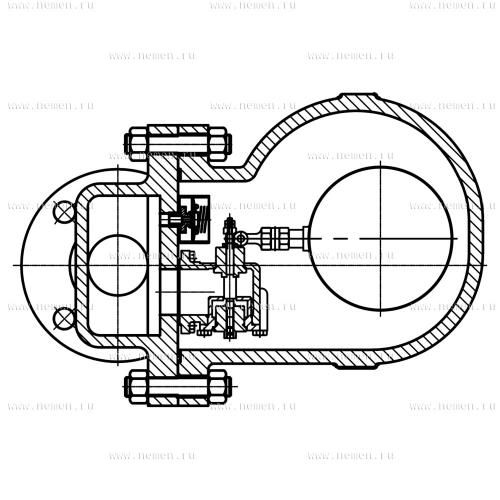

Чертеж тип КОП 917
КОНДЕНСАТООТВОДЧИК ПОПЛАВКОВЫЙ СЕРИЯ Н-А, ТИП КОП: МОДЕЛЬ КОП 917 / МОДЕЛЬ КОП 932 Чертеж тип КОП 932
Чертеж тип КОП 932
КОНДЕНСАТООТВОДЧИК ПОПЛАВКОВЫЙ СЕРИЯ Н-А, ТИП КОП: МОДЕЛЬ КОП 917 / МОДЕЛЬ КОП 932 Пропускная способность тип КОП 917
Пропускная способность тип КОП 917
КОНДЕНСАТООТВОДЧИК ПОПЛАВКОВЫЙ СЕРИЯ Н-А, ТИП КОП: МОДЕЛЬ КОП 917 / МОДЕЛЬ КОП 932 Пропускная способность тип КОП 932
Пропускная способность тип КОП 932
Характеристика:

Тип

КОП 917

КОП 932

Диаметр, DN, мм

15-50

15-25, 40-50

Давление, PN, бар

16 - 40

Максимальный перепад давления, бар

14

32

Максимальная температура, °С

300

Среда

Водяной пар

Тип присоединения

фланцевый



Материалы:

Наименование

Материалы

Корпус, крышка

Сталь 216 WCB

Уплотнение корпуса

Паронит

Затвор, поплавок, седло

Нержавеющая сталь 12Х18Н10

Термостатический клапан



Пример обозначения конденсатоотводчика тип КОП: 917 -25 -40 -4.5 / 932 -40-40 -4.5

Конденсатоотводчик

DN, мм (возможные варианты)

PN, бар

Максимальный перепад давления, бар (возможные варианты)

тип КОП 917

15, 20, 25, 32, 40, 50

16 - 40

4.5, 10, 14

тип КОП 932

15, 20, 25, 40, 50

16 - 40

4.5, 10, 32



Размеры тип КОП 917

DN

L

H

В

С

D

D1

b

z

Ød

Масса

мм

мм

мм

кг

15

150

250

100

70

95

65

16

4

14

9

20

150

250

100

75

105

75

18

4

14

9,5

25

160

250

100

75

115

85

18

4

14

10

32

230

320

130

85

135

100

18

4

18

25,5

40

230

320

130

85

145

110

18

4

18

25,6

50

230

320

130

85

160

125

20

4

18

26,6

Фланцы оборудования выполнены согласно ГОСТ 33259-2015



Размеры тип КОП 932

DN

L

H

В

С

D

D1

b

z

Ød

Масса

мм

мм

мм

кг

15

150

90

55

55

95

65

16

4

14

5,5

20

150

90

55

55

105

75

18

4

14

6

25

160

100

60

60

115

85

18

4

14

7

40

320

255

120

95

145

110

18

4

18

27

50

320

255

120

95

160

125

20

4

18

28

Фланцы оборудования выполнены согласно ГОСТ 33259-2015
