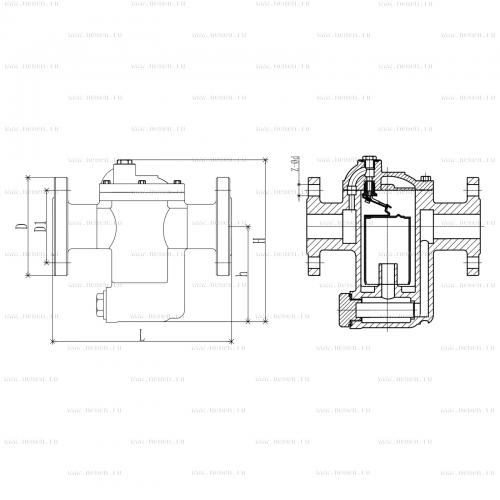

Чертеж
Пропускная способность
|
Диаметр, DN, мм |
15 - 25 |
|
Давление, PN, бар |
16 - 40 |
|
Максимальный перепад давления, бар |
20 |
|
Температура, °С |
300 |
|
Среда |
Водяной пар |
|
Тип присоединения |
фланцевый |
|
Наименование |
Материалы |
|
Корпус, крышка |
Сталь 216 WCB |
|
Уплотнение корпуса |
Паронит |
|
Затвор, поплавок, седло, |
Нержавеющая сталь 12Х18Н10 |
|
Конденсатоотводчик |
DN, мм (возможные варианты) |
PN, бар |
Максимальный перепад давления, бар (возможные варианты) |
|
тип КО 920 |
15, 20, 25 |
16 - 40 |
4, 8, 12, 14, 20 |
|
DN |
L |
H |
h |
D |
D1 |
b |
z |
Ød |
Масса |
|
мм |
мм |
мм |
кг |
||||||
|
15 |
220 |
235 |
130 |
95 |
65 |
16 |
4 |
14 |
10 |
|
20 |
220 |
235 |
130 |
105 |
75 |
16 |
4 |
14 |
10,5 |
|
25 |
220 |
235 |
130 |
115 |
85 |
16 |
4 |
14 |
11 |
Фланцы оборудования выполнены согласно ГОСТ 33259-2015
