Диаметр, DN, мм |
1/2”, 3/4” - резьбовой 15 - 25 - фланцевый (вкручиваемые фланцы) |
|
Среда |
водяной пар |
|
Номинальное давление корпуса, бар |
40 |
|
Максимальная температура, °С |
400 |
|
Минимальное давление работы, бар |
0,5 |
|
Максимальное противодавление |
до 80% входного рекомендуется не более 50% |
|

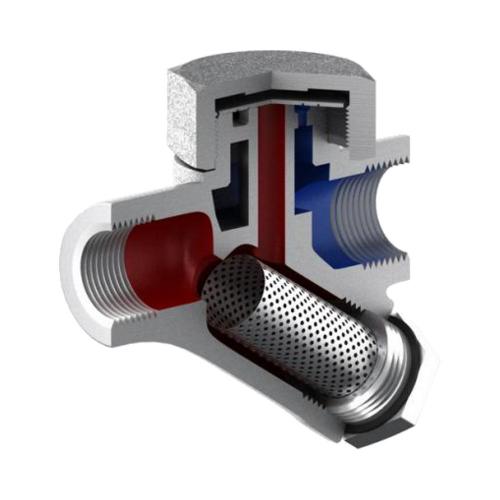

Наименование |
Материалы |
|
Корпус |
нержавеющая сталь X5CrNi18-10 (1.4301) |
|
Крышка |
|
|
Внутренняя пластинка (диск) |
|

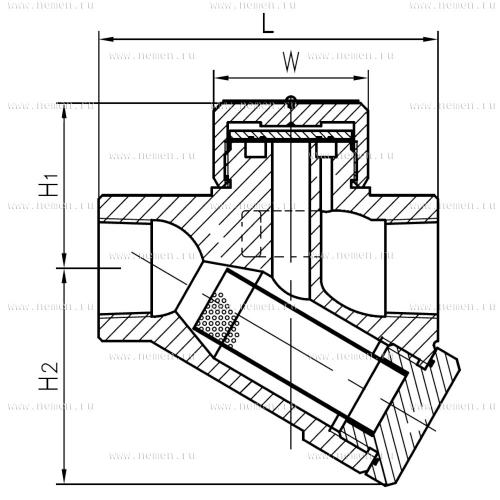

DN |
L |
H1 |
H2 |
Масса |
|
мм |
мм |
кг |
||
|
15 (1/2”) |
80 |
40 |
54 |
4,1 |
|
20 (3/4”) |
90 |
44 |
56 |
4,6 |
|
25 |
95 |
59 |
62 |
4,9 |
|
DN |
PN |
Максимальное допустимое давление среды при максимальной температуре |
||||||||
|
мм |
бар |
(-)10 ..50°С |
50°С |
100°С |
150°С |
200°С |
250°С |
300°С |
350°С |
400°С |
|
15-25 |
63 |
PN, бар |
||||||||
|
39,2 |
37,8 |
32,3 |
29,3 |
27,2 |
25,6 |
24,2 |
23,3 |
22,6 |
||
|

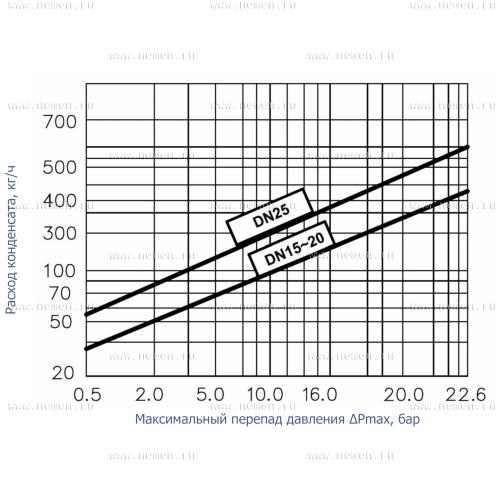

На горизонтальном участке трубопровода с учетом направления стрелок на корпусе (слева-направо). |
