Конденсатоотводчик тип WZ 105

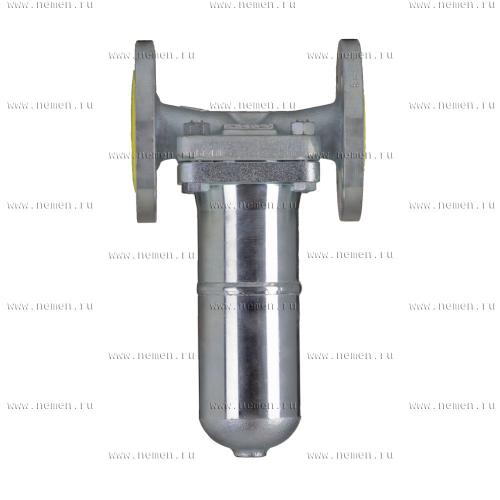

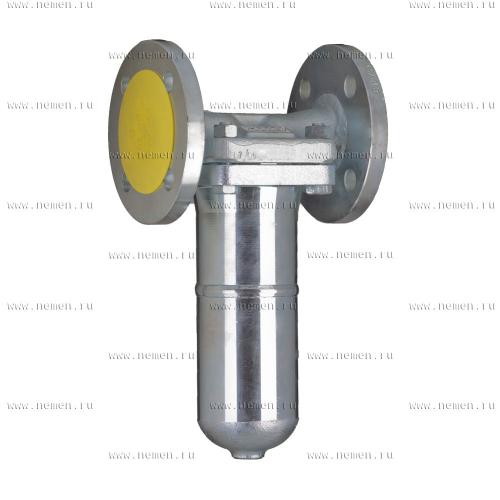

КОНДЕНСАТООТВОДЧИК С ОПРОКИНУТЫМ ПОПЛАВКОМ ТИП WZ 105
КОНДЕНСАТООТВОДЧИК С ОПРОКИНУТЫМ ПОПЛАВКОМ ТИП WZ 105

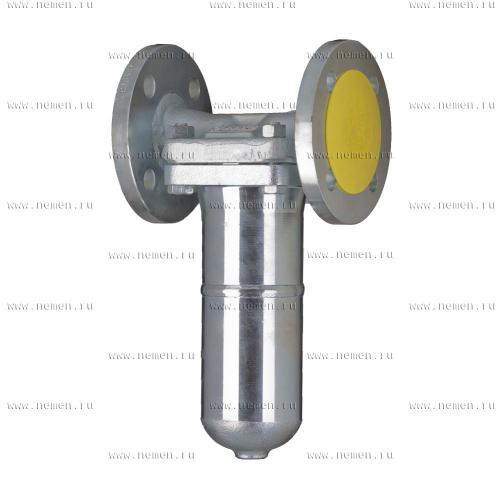

КОНДЕНСАТООТВОДЧИК С ОПРОКИНУТЫМ ПОПЛАВКОМ ТИП WZ 105

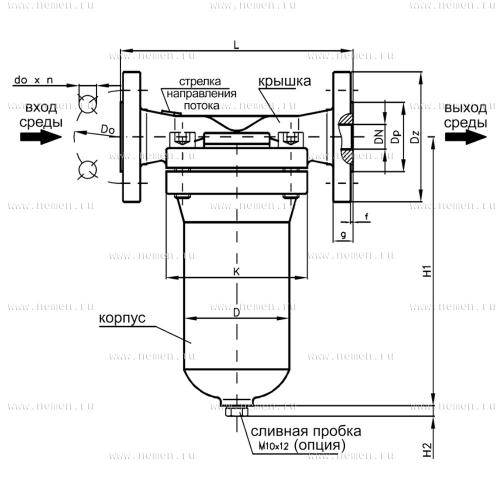

КОНДЕНСАТООТВОДЧИК С ОПРОКИНУТЫМ ПОПЛАВКОМ ТИП WZ 105 Чертеж
Чертеж

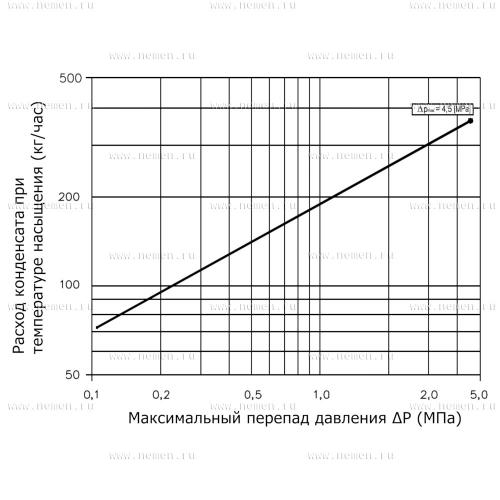

КОНДЕНСАТООТВОДЧИК С ОПРОКИНУТЫМ ПОПЛАВКОМ ТИП WZ 105 Пропускная способность
Пропускная способность
Характеристика:

Диаметр, DN, мм

15-25 - фланцевый

1/2"-1"- резьбовой

Давление, PN, бар

63

Макс. температура, ° С

400

Среда

Водяной пар

Тип присоединения

резьбовой, фланцевый (ответные фланцы рекомендуем по ГОСТ 33259-2015 исп.В)

Материалы:

Наименование

Материалы

Корпус, крышка

Углеродистая сталь Р250GH с антикоррозионным никелированным покрытием

Внутренние части, поплавок

Высоколегированная нержавеющая сталь

Затвор, седло

Нержавеющая сталь (твердость 60 HRC)

Размеры:

DN

Dz

Do

do x n

Dp

g

f

L

H1

H2

K

D

Масса

мм

мм

кг

15

105

75

14х4

45

20

2

193

214

8

114

75

8

20

130

90

18х4

58

22

2

196

214

8

114

75

8,5

25

140

100

18х4

68

24

2

200

214

8

114

75

9

Фланцы оборудования выполнены согласно EN 1092-1

DN

PN

Максимальное допустимое давление среды при максимальной температуре

мм

бар

(-)10 ..50°С

100°С

150°С

200°С

250°С

300°С

350°С

375°С

400°С

15-25

63

PN, бар

61,4

53,7

49,9

44,8

40,9

37,1

34,5

34

33,3

Установка:

Монтаж производится только в горизонтальном положении корпуса с учетом направления стрелки на корпусе, крышкой вверх.
