Диаметр DN, мм |
15-50 (1/2"-2") |
|

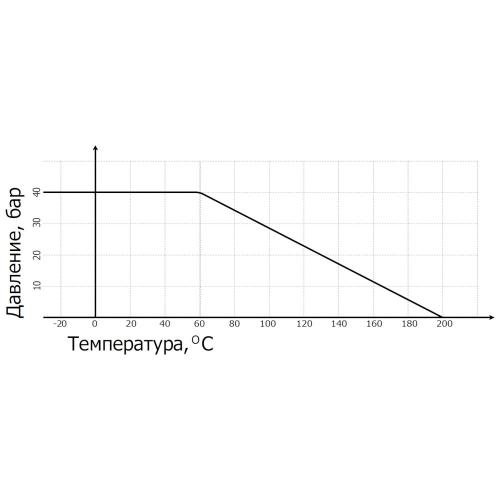

Давление PN, бар |
40 |
|
Температура, °С |
от -30 до +200 |
|
Среда |
Вода теплофикационная, этиленгликоль 50%, водяной пар, воздух и другие среды, не оказывающие агрессивного воздействия на материалы шарового крана,безмеханических примесей и не дающие твердых отложений на шаре и внутренних поверхностях крана |
|
Тип проходного сечения |
Редуцированный |
|
Класс герметичности по ГОСТ 9544-2015 |
А |
|
Тип присоединения |
резьбовой |
|
Тип управления |
ручка - стандартная поставка |
|
№ |

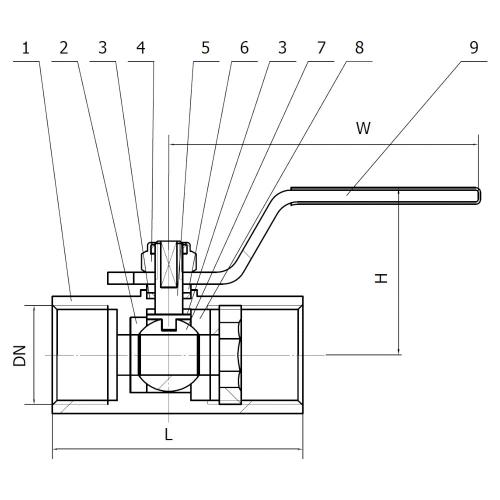

Наименование |
Материалы |
|
1 |
Корпус |
Нержавеющая сталь AISI304 |
|
2,8 |
Уплотнение седла |
PTFE |
|
3 |
Уплотнение штока |
PTFE |
|
4 |
Гайка |
Нержавеющая сталь AISI304 |
|
5 |
Шток |
Нержавеющая сталь AISI316 |
|
6 |
Плоская шайба |
Нержавеющая сталь AISI316 |
|
7 |
Шар |
Нержавеющая сталь AISI316 |
|
9 |
Ручка |
Нержавеющая сталь AISI304 |
|
DN |
G |
Размеры |
Масса |
|
|
L |
H |
|||
|
мм |
" |
мм |
кг |
|
|
15 |
1/2" |
50 |
40 |
0,15 |
|
20 |
3/4" |
55 |
45 |
0,2 |
|
25 |
1" |
65 |
50 |
0,3 |
|
32 |
1 1/4" |
76 |
54 |
0,6 |
|
40 |
1 1/2" |
82 |
55 |
0,8 |
|
50 |
2" |
96 |
62 |
1,3 |
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
|
Kv, м3/ч |
13,2 |
17 |
25,2 |
39,2 |
62,7 |
110,2 |
