Кран шаровой тип WK-6b РВ

КРАН ШАРОВОЙ ФЛАНЦЕВЫЙ ДЛЯ ПРОПАН-БУТАНА ТИП WK модификация WK-6b РВ

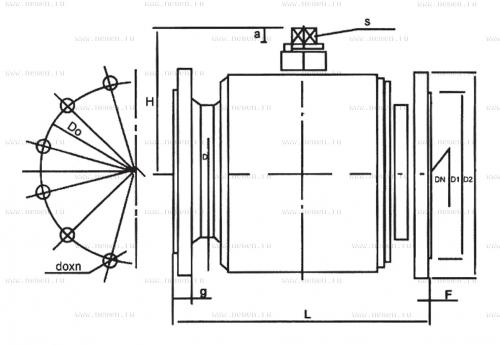

КРАН ШАРОВОЙ ФЛАНЦЕВЫЙ ДЛЯ ПРОПАН-БУТАНА ТИП WK модификация WK-6b РВ Чертеж
Чертеж
КРАН ШАРОВОЙ ФЛАНЦЕВЫЙ ДЛЯ ПРОПАН-БУТАНА ТИП WK модификация WK-6b РВ График температура - давление
График температура - давление
Цена по запросу
Каталожная карта
Опросный лист для подбора шарового крана
Опросный лист для подбора шарового крана с ручным управлением Опросный лист для подбора шарового крана c электроприводом Опросный лист для подбора шарового крана с пневмоприводом
Характеристика:

Диаметр

100 - 200 мм

Давление

16 - 40 бар

Температура

-40 - 110°С

Среда

пропан-бутан

Класс герметичности по ГОСТ 9544-2005 «А»

Для кранов Ду 150 и более рекомендуется устаналивать редуктор, электропривод или пневмопривод.



Материалы:

Наименование

Материалы

Корпус

углеродистая сталь St 37-2

Шар

нержавеющая сталь X6CrNiTi18-10

высокопрочный чугун EN-GJS-500-7

с покрытием Cr-Ni

Уплотнение

PTFE, NBR

Шток

сталь 41Сг4

Пружина

пружинная сталь

Ручка

углеродистая сталь St37-2



Размеры:

DN

PN

D1

D0

d0

n

Dz

D

g

f

L

Н

а

s

Масса

мм

бар

мм

...

мм

кг

100

16

158

180

18

8

220

167

24

3

350

152

23

22

25,0

25-40

158

190

22

8

235

167

24

3

350

152

23

22

25,0

125

16

184

210

18

8

250

193

26

3

325

169

29

25

34,0

25-40

184

220

26

8

270

193

26

3

325

169

29

25

34,0

150

16

212

240

22

8

285

244

26

3

350

200

25

27

50,0

25-40

212

250

26

8

300

244

28

3

350

200

25

27

50,0

200

16

268

295

22

12

340

324

30

3

400

237

25

27

90,0

25

278

310

26

12

360

324

30

3

400

237

25

27

90,0

40

285

320

30

12

375

324

34

3

400

237

25

27

95,0

Фланцы оборудования выполнены согласно EN 1092-1

Ответные фланцы рекомендуем в соответствии с ГОСТ 33259-2015
