Кран шаровой тип 565 DN 15 - 150 мм

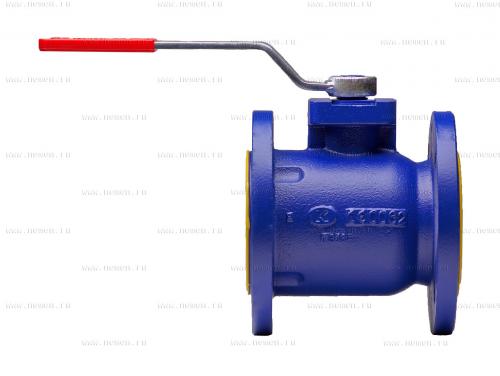

КРАН ШАРОВОЙ ПОЛНОПРОХОДНОЙ ФЛАНЦЕВЫЙ ДЛЯ ВОДЫ ТИП 565 Dn 15 - 150 мм
КРАН ШАРОВОЙ ПОЛНОПРОХОДНОЙ ФЛАНЦЕВЫЙ ДЛЯ ВОДЫ ТИП 565 Dn 15 - 150 мм
КРАН ШАРОВОЙ ПОЛНОПРОХОДНОЙ ФЛАНЦЕВЫЙ ДЛЯ ВОДЫ ТИП 565 Dn 15 - 150 мм Чертеж: Ду 20 - 65
Чертеж: Ду 20 - 65
КРАН ШАРОВОЙ ПОЛНОПРОХОДНОЙ ФЛАНЦЕВЫЙ ДЛЯ ВОДЫ ТИП 565 Dn 15 - 150 мм Чертеж: Ду 15, 80 - 150
Чертеж: Ду 15, 80 - 150
КРАН ШАРОВОЙ ПОЛНОПРОХОДНОЙ ФЛАНЦЕВЫЙ ДЛЯ ВОДЫ ТИП 565 Dn 15 - 150 мм Чертеж: Ду 15 - 250
Чертеж: Ду 15 - 250

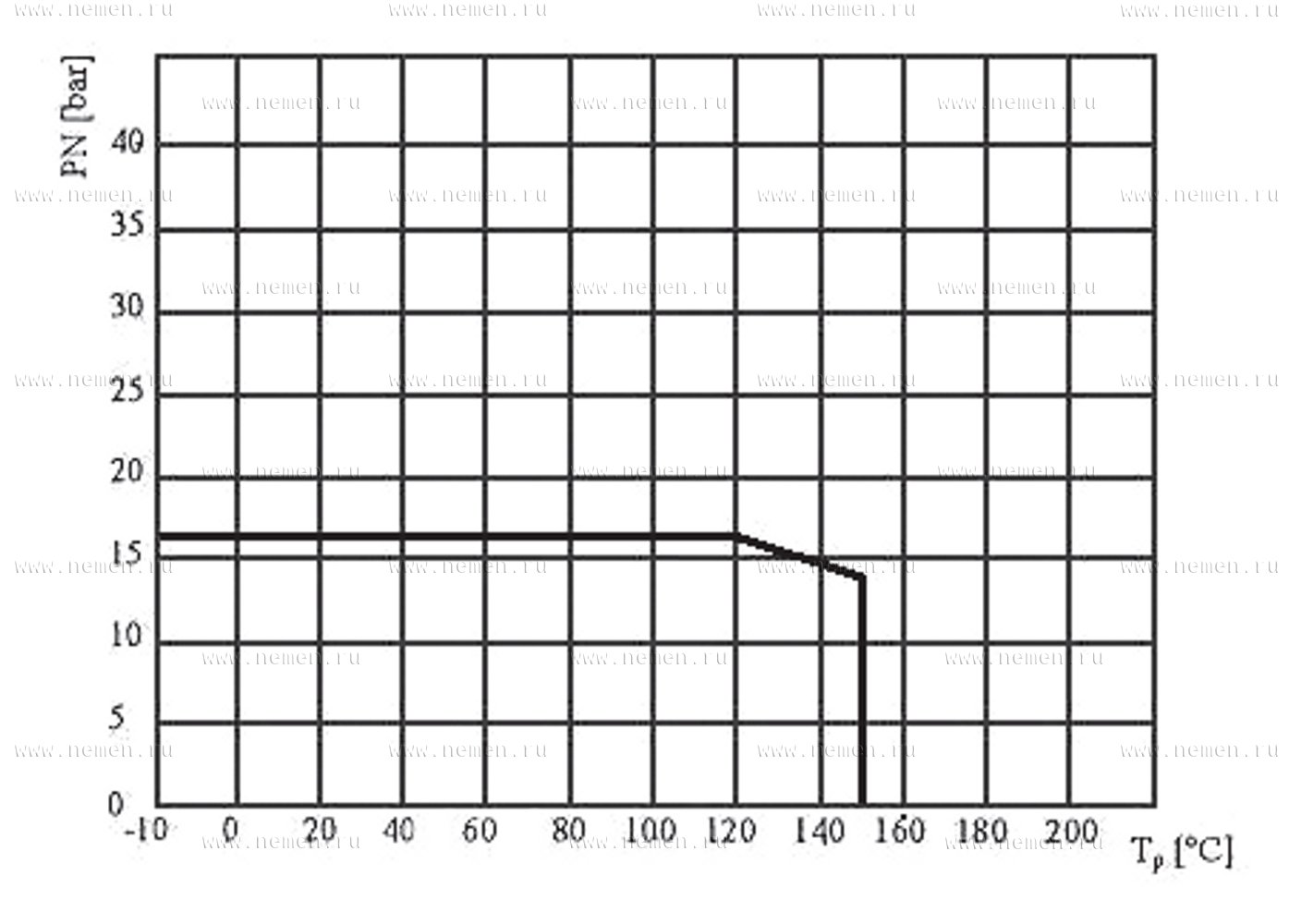

КРАН ШАРОВОЙ ПОЛНОПРОХОДНОЙ ФЛАНЦЕВЫЙ ДЛЯ ВОДЫ ТИП 565 Dn 15 - 150 мм График температура - давление
График температура - давление

Расшифровка типового обозначения

Характеристика:

Диаметр, DN, мм

15 - 150 (с ручкой - стандартная поставка)*

200, 250 (с площадкой под эл.привод)

Давление, PN, бар

С-16 (DN 15-200 мм)

В-10 (DN 250 мм)

Температура, °С

150 (DN 15-150 мм) (EPDM)

150 (DN 200, 250 мм) (NBR)

Область применения

холодная и горячая вода, водяной пар, воздух, нейтральные агенты

Класс герметичности по ГОСТ 9544-2015-«А»

* - возможно поставка под заказ с площадкой (ISO фланец) под привод

Материалы:

Наименование

Материалы

Корпус

А - чугун EN-GJL-250

Шар

латунь CuZn39Pb3 с покрытием Cr-Ni

Уплотнение шара

PTFE

Уплотнение корпуса

EPDM, NBR

Уплотнение штока

Шток

нержавеющая сталь Х20Сг13

Пружина

нержавеющая сталь Х20Сг13

Ручка

углеродистая сталь St37-2

Размеры:

DN

PN

Dz

Dp

D0

nxd0

L

H

А*

В*

ISO фланец

A (ручка)

Масса

мм

бар

мм

S, ромб



мм

кг

15

16

95

46

65

4х14

115

78

58

66

11

F03

172

2,2

20

105

56

75

4х14

120

85

64

72

11

F03

172

2,6

25

115

65

85

4х14

125

80

72

83

14

F05

185

3,3

32

140

76

100

4х19

130

90

81

92

14

F05

185

4,9

40

150

84

110

4х19

140

116

69

84

14

F05

250

6,5

50

165

99

125

4х19

150

125

76

91

14

F05

250

8,2

65

185

118

145

4х19

170

150

100

120

17

F07

300

11,9

80

200

132

160

8х19

180

160

167

177

17

F07

300

16,5

100

220

156

180

8х19

190

180

169

180

22

F07

525

25

125

250

184

210

8х19

200

245

224

243

27

F12

625

40

150

285

211

240

8х23

210

260

241

360

27

F12

625

49

200

340

268

295

12х23

400

400

427

27

F12

93

250

10

395

320

350

12х23

450

450

542

Ø45

F12

180

Тип управления - ручка (стандартная поставка).

Под заказ кран может поставляться с установленным механическим редуктором, электроприводом.

Фланцы оборудования выполнены согласно EN 1092-2

Ответные фланцы рекомендуем в соответствии с ГОСТ 33259-2015
