КРАН ШАРОВОЙ ТИП WKС-1c DN 15 - 65 мм

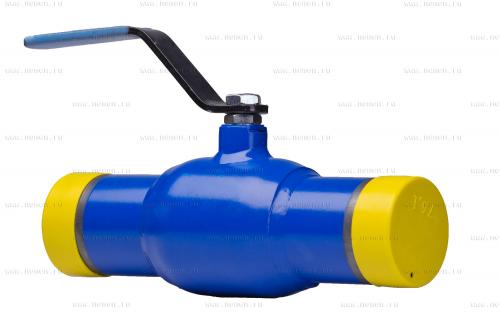

КРАН ШАРОВОЙ СТАНДАРТНЫЙ ПОД ПРИВАРКУ ДЛЯ ВОДЫ ТИП WK модификация WKС-1c Dn 15 - 65 мм

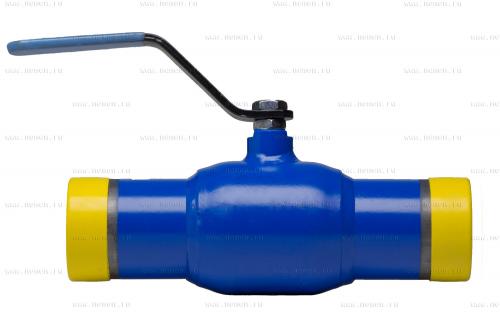

КРАН ШАРОВОЙ СТАНДАРТНЫЙ ПОД ПРИВАРКУ ДЛЯ ВОДЫ ТИП WK модификация WKС-1c Dn 15 - 65 мм

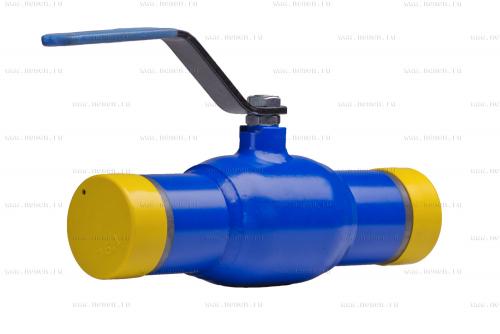

КРАН ШАРОВОЙ СТАНДАРТНЫЙ ПОД ПРИВАРКУ ДЛЯ ВОДЫ ТИП WK модификация WKС-1c Dn 15 - 65 мм

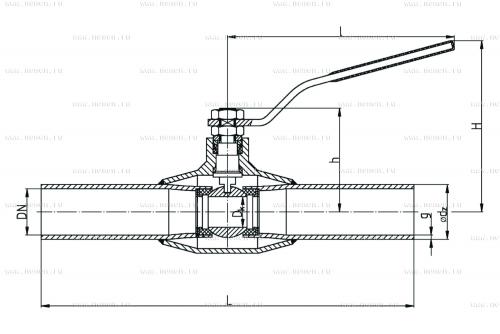

КРАН ШАРОВОЙ СТАНДАРТНЫЙ ПОД ПРИВАРКУ ДЛЯ ВОДЫ ТИП WK модификация WKС-1c Dn 15 - 65 мм Чертеж
Чертеж
КРАН ШАРОВОЙ СТАНДАРТНЫЙ ПОД ПРИВАРКУ ДЛЯ ВОДЫ ТИП WK модификация WKС-1c Dn 15 - 65 мм График температура - давление
График температура - давление
Характеристика:

Диаметр, DN, мм

15 - 65

Давление, PN, бар

25 - 40

Температура, °С

-30...200

Среда

вода и другие жидкие среды, не оказывающие агрессивного воздействия на материалы шарового крана, без механических примесей и не дающие твердых отложений на шаре и внутренних поверхностях крана

Класс герметичности по ГОСТ 9544-2015-«А».

Электроприводы и механические редукторы для шаровых кранов подробнее



Материалы:

Наименование

Материалы

Корпус

конструкционная сталь P235N

Шар

нержавеющая сталь X5CrNi18-10

Шток

нержавеющая сталь X30Cr13

Уплотнение шара

PTFE + С

Прокладка

сталь с покрытием S235JR + Zn

Пружина

пружинная сталь 50CrV4

Уплотнение штока

PTFE

Прокладка

PTFE

Ограничитель

сталь с покрытием S235JR + Zn

Гайка

сталь с покрытием S235JR + Zn

Ручка

углеродистая сталь S235JR

Размеры:

DN

PN

L

Dk

h

I

Н

dz x g

Kvs

Масса

мм

бар

мм

мм х мм

м3

кг

15

40

230

10

54

140

92

21,3x2,3

6

0,6

20

40

230

15

57

140

100

26,9x2,6

15

1

25

40

230

20

64

140

105

33,7x2,6

30

1

32

40

260

25

69

140

110

42,4x2,6

41

1,4

40

40

260

32

85

200

142

48,3x2,6

72

2

50

40

300

40

90

200

150

60,3x2,9

104

2,4

65

25

300

50

97

200

155

76,1x2,9

160

3,5

Тип управления - ручка (стандартная поставка).

Под заказ кран может поставляться с установленным механическим редуктором, электроприводом.
