КРАН ШАРОВОЙ ТИП VT.245

КРАН ШАРОВОЙ С ДРЕНАЖНЫМ УСТРОЙСТВОМ с внутренней резьбой тип VT.245
КРАН ШАРОВОЙ С ДРЕНАЖНЫМ УСТРОЙСТВОМ с внутренней резьбой тип VT.245
КРАН ШАРОВОЙ С ДРЕНАЖНЫМ УСТРОЙСТВОМ с внутренней резьбой тип VT.245

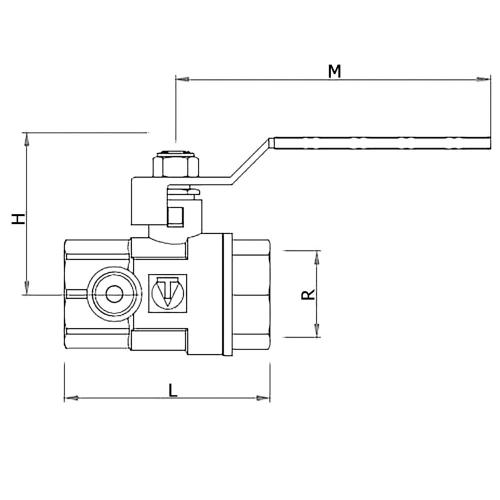

КРАН ШАРОВОЙ С ДРЕНАЖНЫМ УСТРОЙСТВОМ с внутренней резьбой тип VT.245 Чертеж
Чертеж

Кран шаровой предназначен для перекрытия потока рабочей среды (воды). Боковые отверстия используются для слива воды из трубопровода без демонтажа крана и для выпуска воздуха. Кран может быть использован в качестве запорного крана для установки манометра. Краны не могут быть использованы в качестве регулирующих устройств.

Характеристика:

Диаметр, DN, дюйм (мм)

1/2″, 3/4″, 1″ (15 - 25 мм)

Давление, PN, бар

25

Температура, °C

до 100



Материалы:

Наименование

Материалы

Корпус

никелированная латунь

Шар

никелированная латунь

Уплотнение шара

PTFE

Рычаг

алюминий покрашенный



Размеры:

R

L

Н

С

М

Kvs

Масса

мм

м3

кг

1/2”

56

43

55

75

15,5

0,24

3/4”

58

52

58

95

31,7

0,35

1”

62

56

62

95

58,5

0,54
