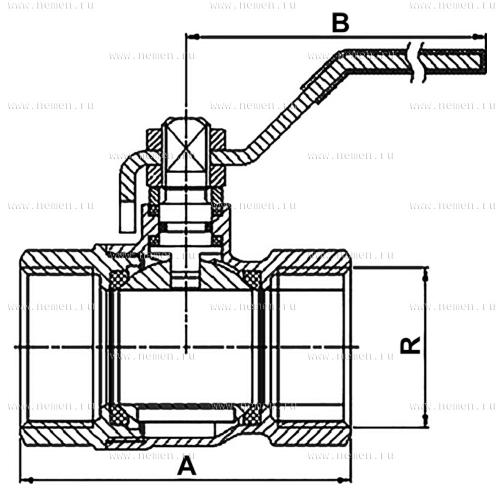

Чертеж
|
Диаметр, DN, мм |
1/2” - 1” (15 - 25) |
|
Давление, PN, бар |
5 (16 - для воды) |
|
Температура, °С |
-15 - 60 (до 90 - для воды) |
Класс герметичности по ГОСТ 9544-2015-«А».
|
Наименование |
Материалы |
|
Корпус |
никелированная латунь |
|
Шар |
хромированная латунь |
|
Шток |
никелированная латунь |
|
Уплотнение шара |
тефлон (PTFE, фторопласт) |
|
Рычаг |
сталь с покрытием поливинил хлорида |
|
R |
А |
В |
Масса |
|
“ |
мм |
кг |
|
|
1/2” |
58 |
90 |
0,23 |
|
3/4” |
70 |
105 |
0,37 |
|
1” |
84 |
105 |
0,6 |
