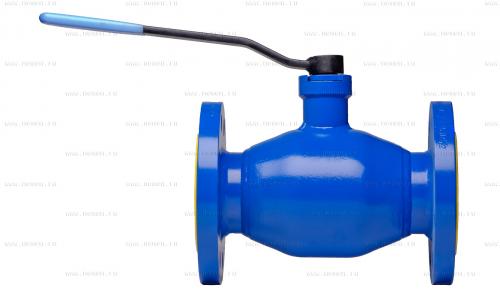

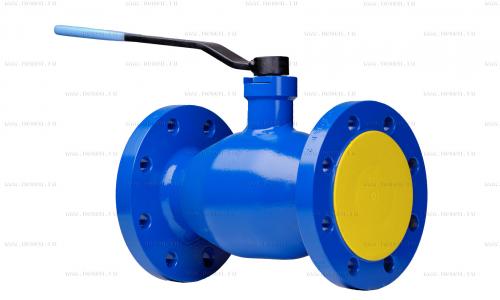

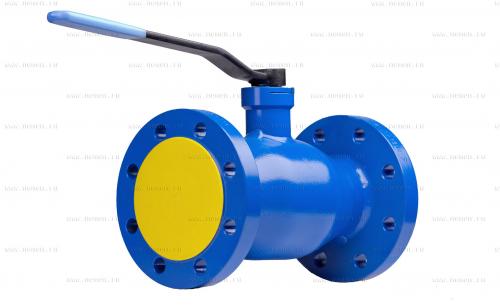

КРАН ШАРОВОЙ ТИП WKС-1a DN 80 - 400 мм

КРАН ШАРОВОЙ СТАНДАРТНЫЙ ФЛАНЦЕВЫЙ ДЛЯ ВОДЫ ТИП WK модификация WKС-1a Dn 80 - 400 мм
КРАН ШАРОВОЙ СТАНДАРТНЫЙ ФЛАНЦЕВЫЙ ДЛЯ ВОДЫ ТИП WK модификация WKС-1a Dn 80 - 400 мм
КРАН ШАРОВОЙ СТАНДАРТНЫЙ ФЛАНЦЕВЫЙ ДЛЯ ВОДЫ ТИП WK модификация WKС-1a Dn 80 - 400 мм

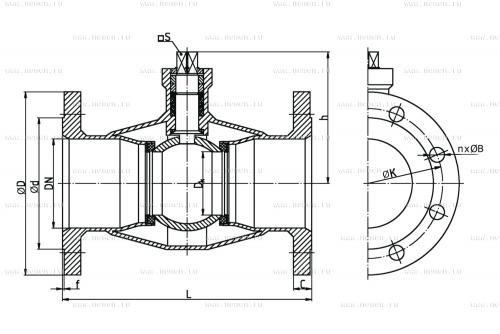

КРАН ШАРОВОЙ СТАНДАРТНЫЙ ФЛАНЦЕВЫЙ ДЛЯ ВОДЫ ТИП WK модификация WKС-1a Dn 80 - 400 мм Чертеж
Чертеж

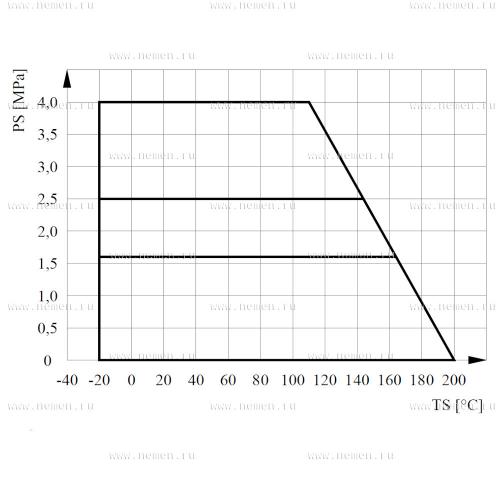

КРАН ШАРОВОЙ СТАНДАРТНЫЙ ФЛАНЦЕВЫЙ ДЛЯ ВОДЫ ТИП WK модификация WKС-1a Dn 80 - 400 мм График температура - давление
График температура - давление
Характеристика:

Диаметр, DN, мм

80 - 400

Давление, PN, бар

16 - 25

Температура, °С

-30...200

Среда

вода и другие жидкие среды, не оказывающие агрессивного воздействия на материалы шарового крана, без механических примесей и не дающие твердых отложений на шаре и внутренних поверхностях крана

Класс герметичности по ГОСТ 9544-2015-«А».

Для кранов Ду 150 и более рекомендуется устаналивать редуктор, электропривод или пневмопривод.

Для кранов ДУ 250 и более обязательно устанавливать редуктор, электропривод или пневмопривод.

Электроприводы и механические редукторы для шаровых кранов подробнее



Материалы:

Наименование

Материалы

Корпус

конструкционная сталь P235N

Шар

нержавеющая сталь X5CrNi18-10

Шток

нержавеющая сталь X30Cr13

Уплотнение шара

PTFE + С

Прокладка

сталь с покрытием S235JR + Zn

Пружина

пружинная сталь 50CrV4

Уплотнение штока

PTFE

Прокладка

PTFE

Ограничитель

сталь с покрытием S235JR + Zn

Гайка

сталь с покрытием S235JR + Zn



Размеры:

DN

PN

L

Dk

D

d

С

f

К

B

h

a

□ S

Фланец

n

Kvs

Масса

мм

бар

мм

ISO 5211



м3

кг

80

16

280

65

200

138

20

3

160

18

151,5

-

19

F10

8

282

12,2

25

280

65

200

138

24

160

18

151,5

-

19

F10

8

13,6

100

16

300

80

220

158

22

3

180

18

158

-

19

F10

8

452

16

25

300

80

235

162

26

190

22

158

-

19

F10

8

22

125

16

325

100

250

188

22

3

210

18

177

-

22

F10

8

696

26,7

25

325

100

270

188

28

220

26

177

-

22

F10

8

32,1

150

16

350

125

285

212

24

3

240

22

207,5

-

27

F12

8

1104

34

25

350

125

300

218

30

250

26

207,5

-

27

F12

8

36

200

16

400

150

340

268

26

3

295

22

230

-

27

F12

12

1521

53

25

400

150

360

278

32

310

26

230

-

27

F12

12

63

250

16

450

200

405

320

29

3

355

26

266,5

-

27

F12

12

2784

96

25

450

200

425

335

35

370

30

266,5

-

27

F12

12

110

300*

16

500

250

460

378

32

4

410

26

311

41

36

F16

12

4641

201

25

500

250

485

395

38

430

30

311

41

36

F16

16

216

350*

16

600

300

520

429

35

4

470

26

382

44

36

F16

16

7853

285

25

600

300

555

448

42

490

33

382

44

36

F16

16

312

400*

16

838

300

580

480

38

4

525

30

382

44

36

F16

16

7853

346

25

838

300

620

503

46

550

36

382

44

36

F16

16

390

Тип управления - ручка (стандартная поставка).

Под заказ кран может поставляться с установленным механическим редуктором, электроприводом.

* - шар в подшипниках

Ответные фланцы рекомендуем в соответствии с ГОСТ 33259-2015 (ГОСТ 12821-80 исп.1)
