Кран шаровой тип WK-6b-a DN 65 – 200 мм

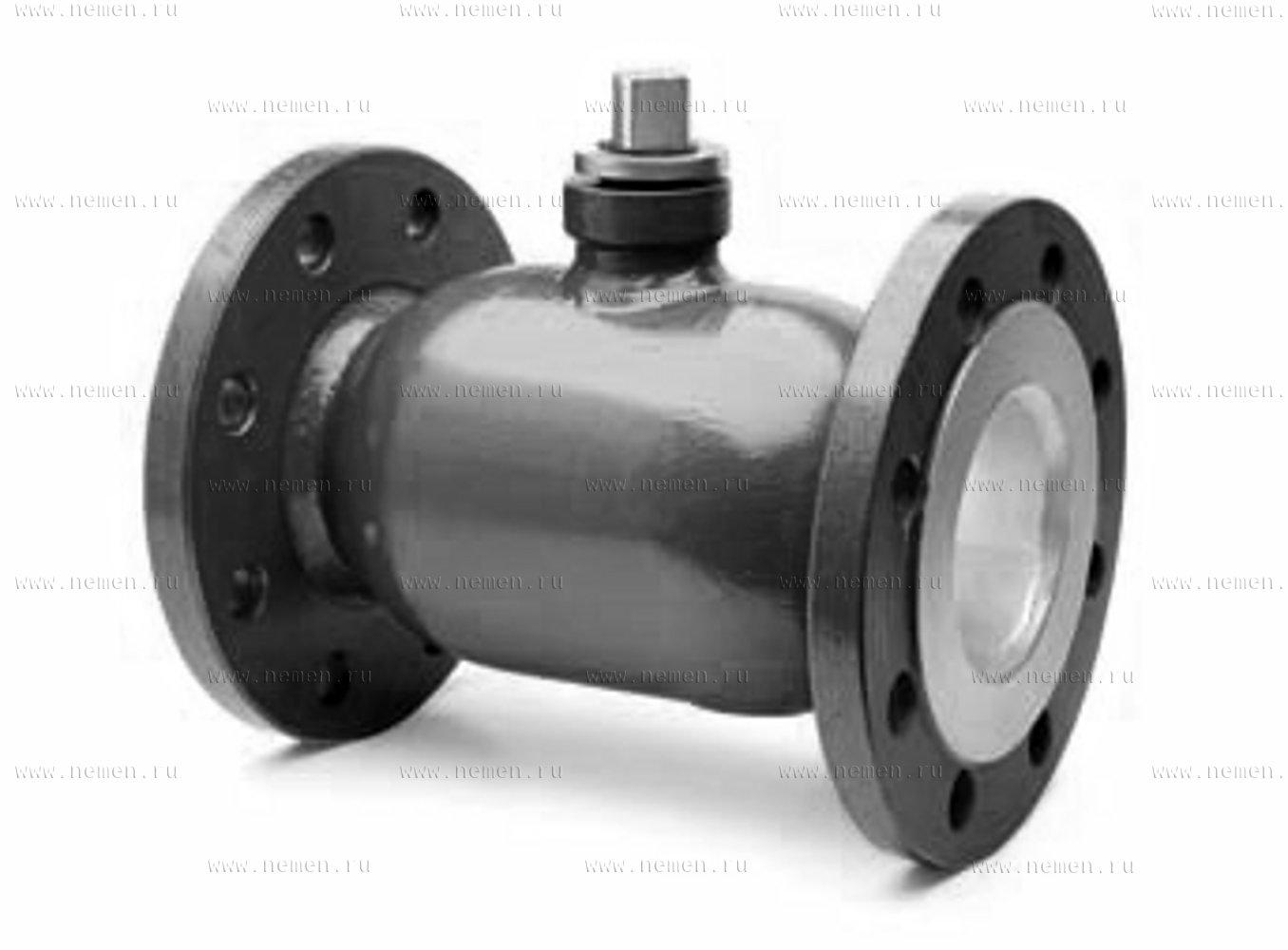

КРАН ШАРОВОЙ ПОЛНОПРОХОДНОЙ ФЛАНЦЕВЫЙ ДЛЯ ГАЗА ТИП WK-6b-a Dn 65 – 200 мм

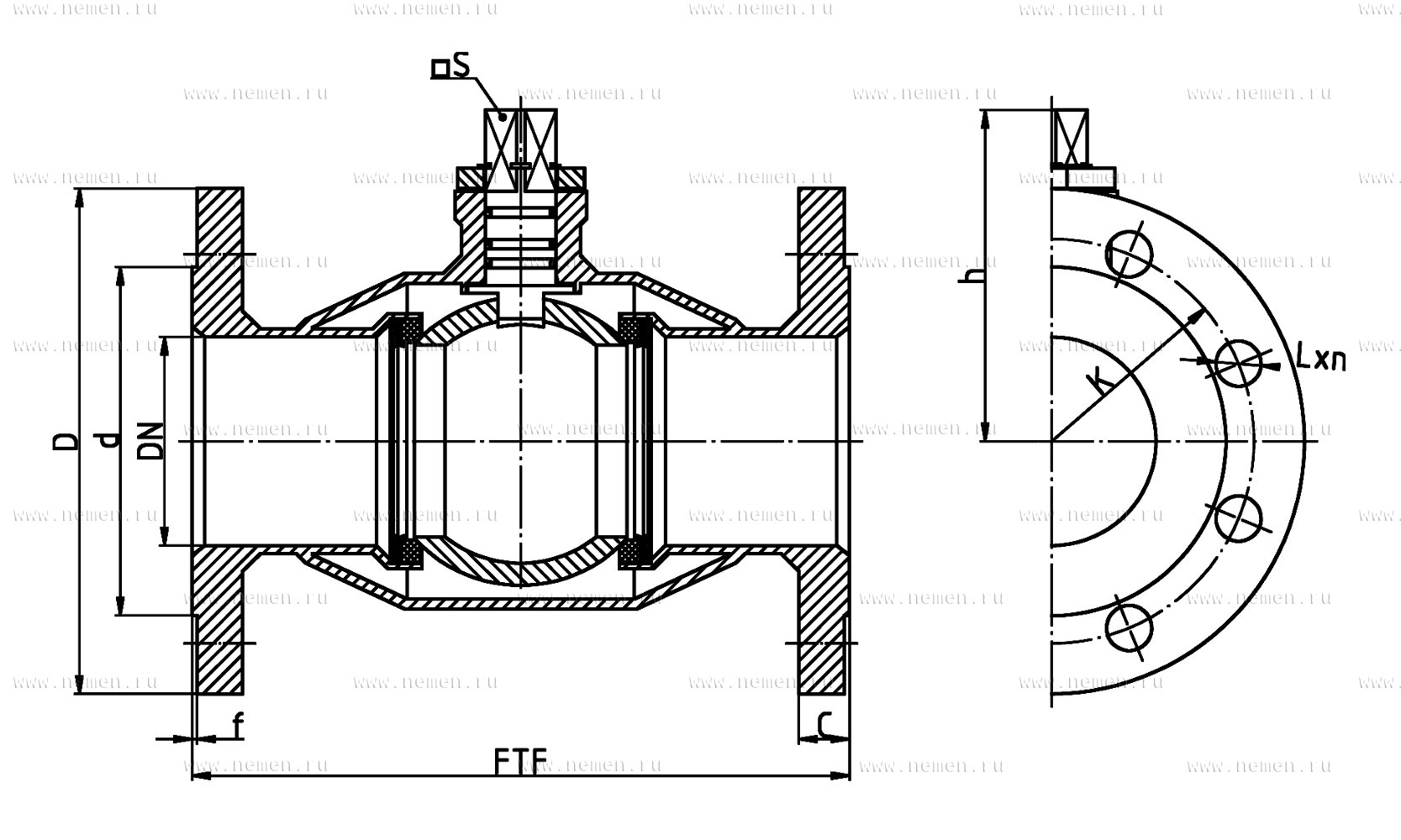

КРАН ШАРОВОЙ ПОЛНОПРОХОДНОЙ ФЛАНЦЕВЫЙ ДЛЯ ГАЗА ТИП WK-6b-a Dn 65 – 200 мм Чертеж
Чертеж

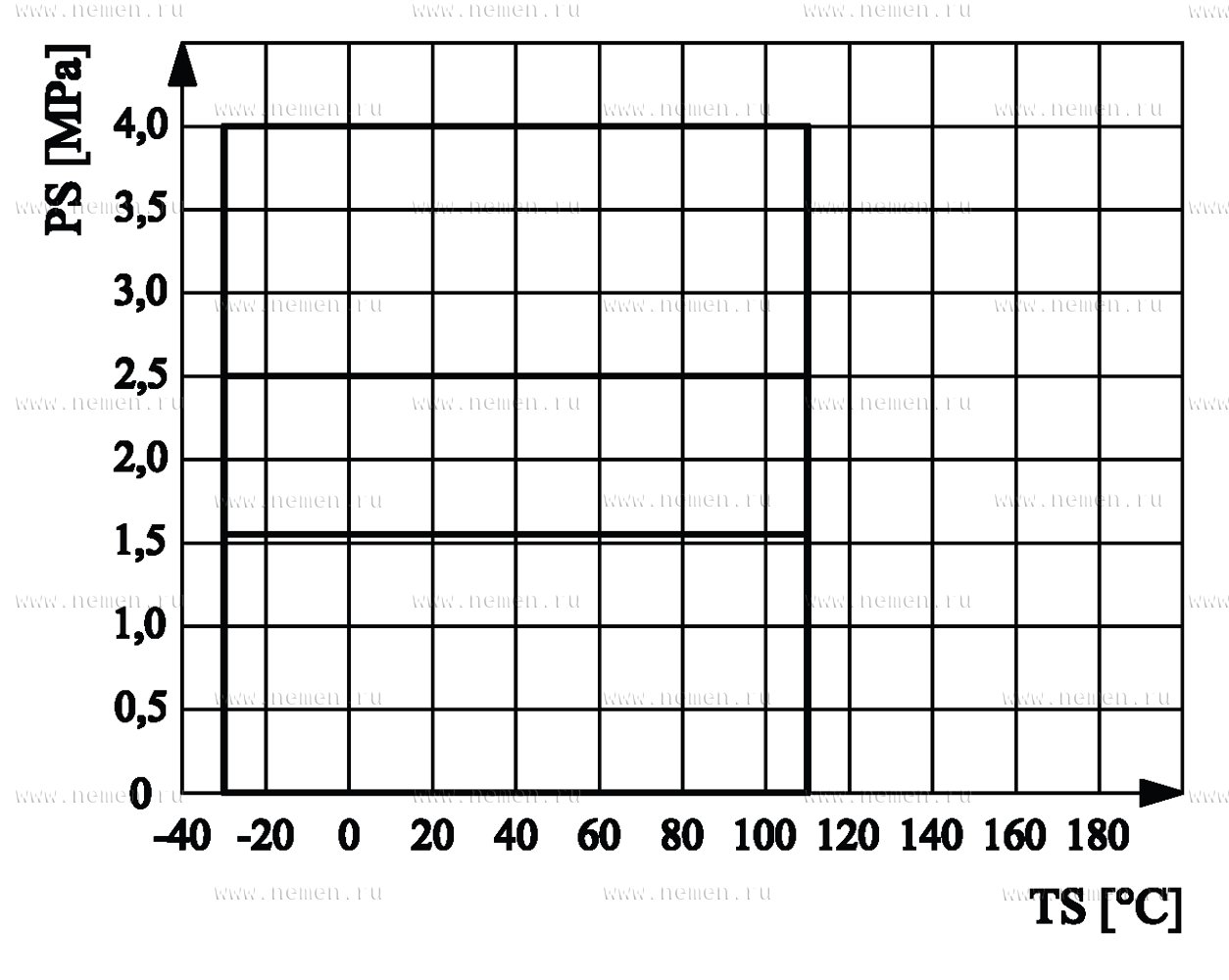

КРАН ШАРОВОЙ ПОЛНОПРОХОДНОЙ ФЛАНЦЕВЫЙ ДЛЯ ГАЗА ТИП WK-6b-a Dn 65 – 200 мм График температура - давление
График температура - давление
Характеристика:

Диаметр, DN, мм

50 - 200

Давление, PN, бар

16 - 40

Температура, °С

-30...110°С

Среда

природный газ, нефтепродукты, воздух, вода и другие газообразные и жидкие среды, не оказывающие агрессивного воздействия на материалы шарового крана

Класс герметичности по ГОСТ 9544-2015-«А».

Электроприводы и механические редукторы для шаровых кранов подробнее

Материалы:

Наименование

Материалы

Корпус

конструкционная сталь P355NL1

Шар

Сталь S235JR + СrNi / нержавеющая сталь X5CrNi18-10

Шток

нержавеющая сталь X30Cr13

Уплотнение шара

PTFE

Прокладка

сталь с покрытием S235JR + Zn

Пружина

пружинная сталь 50CrV4

Уплотнение штока

PTFE, NBR

Ограничитель

сталь с покрытием C45 + Zn

Ручка

углеродистая сталь S235JR

Размеры:

DN

PN

L

D

d

С

f

К

В х n

h

I ручки

□ S

Фланец

Kvs

Масса

мм

бар

мм

мм

мм

ISO 5211

м3

кг

65

16

270

185

122

20

3

145

18х4

110

290

14

F05

597

10

25 / 40

270

185

122

22

145

18х8

11

80

16

280

200

138

20

3

160

18х8

123,5

350

17

F07

947

13,8

25 / 40

280

200

138

24

160

18х8

17,5

100

16

300

220

158

22

3

180

18х8

142

350

17

F10

1556

18

25 / 40

300

235

162

26

190

22х8

18

125

16

325

250

188

22

3

210

18х8

162,5

315

22

F10

2551

30

25 / 40

325

270

188

28

220

26х8

32

150

16

350

285

212

24

3

240

22х8

198,5

515

27

F10

4024

44,5

25 / 40

350

300

218

30

250

26х8

47

200

16

400

340

268

26

3

295

22х12

237

515

27

F12

7804

70

25

400

360

278

32

310

26х12

80

40

400

375

285

36

320

30х12

F16

90

Тип управления - ручка (стандартная поставка).

Под заказ кран может поставляться с установленным механическим редуктором, электроприводом.

Фланцы оборудования выполнены согласно EN 1092-1, тип В1

Ответные фланцы рекомендуем в соответствии с ГОСТ 33259-2015
