Диаметр DN |
1/2″ – 4”; 15 мм – 100 мм |
|
Давление PN, бар |
40 |
|
Температура, °С |
до 130 (EPDM) до 95 (NBR) до 180 (VITON) до 180 (PTFE) |
|
Минимальная рабочая температура, °С |
-10 |
|
Среда |
Вода, насыщенный и перегретый пар, иные среды, нейтральные к материалам исполнения клапана |
|
Тип присоединения |
межфланцевый (ответные фланцы рекомендуем по ГОСТ 33259-2015 (ГОСТ 12820-80 / 12821-80 исп.1) |
|
№ |

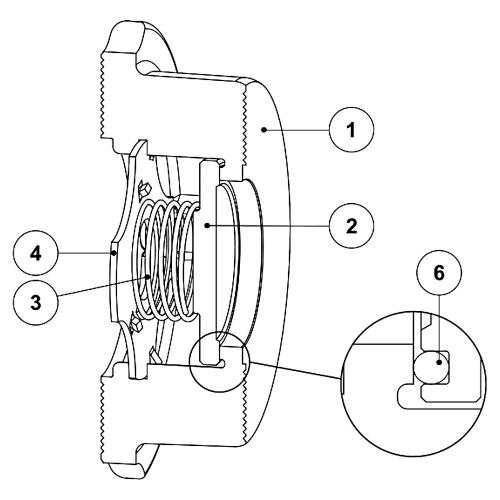

Наименование |
Материалы |
|
1 |
Корпус |
Нержавеющая сталь A351 CF8M / 1.4408 |
|
2 |
Диск |
Нержавеющая сталь AISI 316 / 1.4401 |
|
3 |
Пружина |
Нержавеющая сталь AISI 302 / 1.4300 |
|
4 |
Звезда |
Нержавеющая сталь AISI 316 / 1.4401 |
|
5 |
Уплотнение седла |
EPDM; NBR; VITON; PTFE |
|

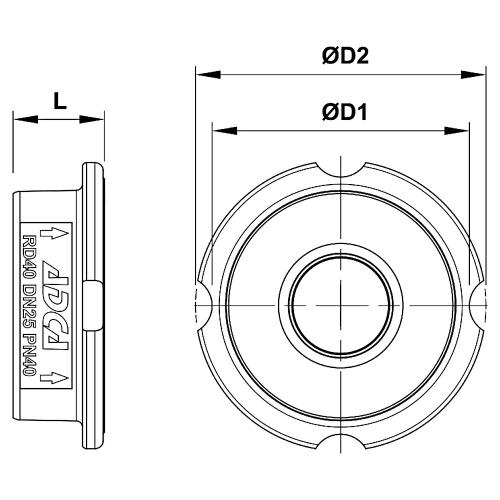

DN |
D1 |
D2 |
L |
Масса |
|
|
мм |
” |
мм |
кг |
||
|
15 |
1/2 |
43 |
50 |
16 |
0,18 |
|
20 |
3/4 |
53 |
60 |
19 |
0,2 |
|
25 |
1 |
62 |
70 |
22 |
0,25 |
|
32 |
1 1/4 |
75 |
81 |
28 |
0,5 |
|
40 |
1 1/2 |
86 |
91 |
32 |
0,7 |
|
50 |
2 |
96 |
105 |
40 |
1,3 |
|
65 |
2 1/2 |
115 |
125 |
46 |
1,7 |
|
80 |
3 |
133 |
147 |
50 |
2,5 |
|
100 |
4 |
154 |
167 |
60 |
3,5 |
|
DN |
направление потока |
||||
|
вверх |
горизонтально |
вниз |
верх* |
||
|
мм |
” |
давление открытия, мбар |
|||
|
15 |
1/2 |
25 |
23 |
21 |
2 |
|
20 |
3/4 |
25 |
23 |
21 |
2 |
|
25 |
1 |
25 |
23 |
21 |
2 |
|
32 |
1 1/4 |
27 |
24 |
21 |
3 |
|
40 |
1 1/2 |
28 |
25 |
21 |
4 |
|
50 |
2 |
29 |
25 |
21 |
4 |
|
65 |
2 1/2 |
30 |
26 |
21 |
5 |
|
80 |
3 |
31 |
26 |
21 |
5 |
|
100 |
4 |
33 |
27 |
21 |
6 |
|
Температура °С |
Допустимое давление, бар |
|
100 |
40 |
|
200 |
33,7 |
|
250 |
31,8 |
|
300 |
29,7 |
