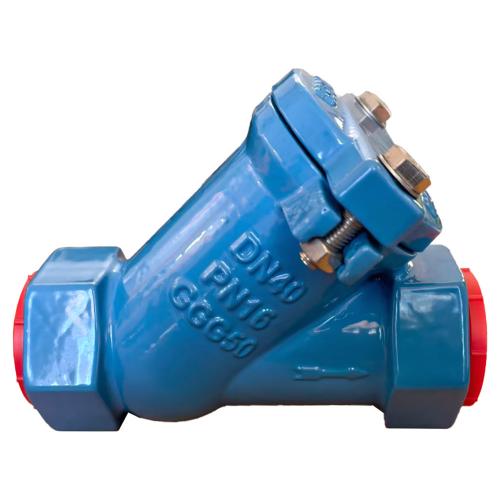

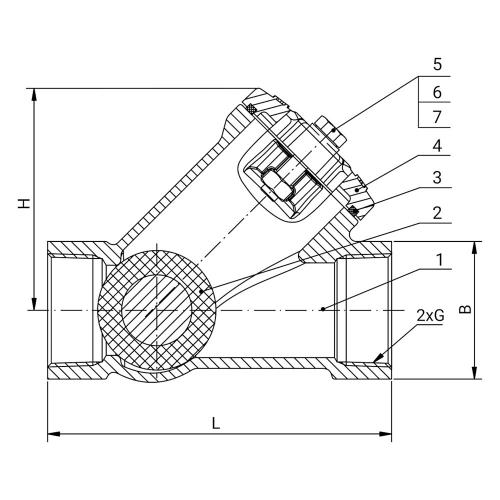

Чертеж
|
Диаметр DN, мм |
25- 80 (1"- 3") |
|
Давление PN, бар |
16 |
|
Температура, °С |
От -10 до +70 (до +80 кратковременно) |
|
Среда |
Холодная и горячая вода, этиленгликоль, сточные воды, канализация |
|
Класс герметичности по ГОСТ 9544-2015 |
"АА" |
|
Тип присоединения |
резьбовой |
|
№ |
Наименование |
Материалы |
|
1 |
Корпус |
Высокопрочный чугун GGG50 |
|
2 |
Шар |
NBR (DN25-40); Сталь, покрытая NBR (DN50-80) |
|
3 |
Прокладка крышки |
NBR |
|
4 |
Крышка |
Высокопрочный чугун GGG50 |
|
5 |
Болт |
Нержавеющая сталь AISI304 |
|
6 |
Шайба |
Нержавеющая сталь AISI304 |
|
7 |
Гайка |
Нержавеющая сталь AISI304 |
|
DN |
G |
Размеры |
Масса |
||
|
L |
ØВ |
H |
|||
|
мм |
" |
мм |
кг |
||
|
25 |
1 |
135 |
52 |
70 |
1,4 |
|
32 |
1 1/4 |
135 |
52 |
74 |
1,4 |
|
40 |
1 1/2 |
145 |
58 |
94 |
1,8 |
|
50 |
2 |
175 |
71 |
115 |
2,8 |
|
65 |
2 1/2 |
200 |
90 |
130 |
5,5 |
|
80 |
3 |
248 |
105 |
150 |
9,8 |
|
DN |
25 |
32 |
40 |
50 |
65 |
80 |
|
Kv, м3/час |
21 |
29 |
57 |
90 |
140 |
253 |
