Диаграмма для определения потерь давления (вода, 20°С)
|

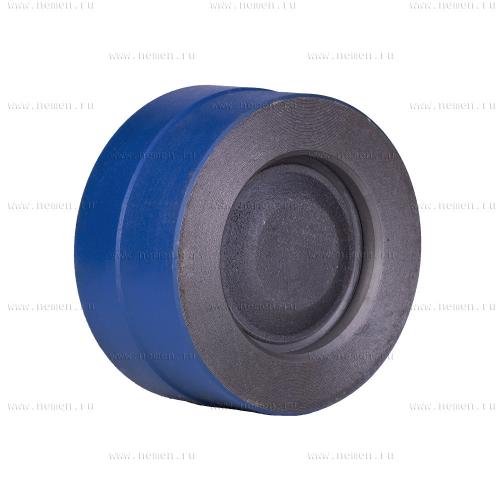

Диаметр, DN, мм |
125 - 200 |
||
|
Давление, PN, бар |
16 |
||
|
Изб. рабочее давление, бар |
16 |
14 |
13 |
|
Температура для упл. металл, °С |
до 120 |
до 200 |
до 300 |
|
Среда |
Вода (др.жидкие и газообразные среды по согласованию) |
||
|
Класс герметичности |
"G" по ГОСТ 9544-2015 |
||
|
Тип присоединения |
межфланцевое (ответные фланцы рекомендуем по ГОСТ 33259-2015) |
||
|
Наименование |
Материалы |
|
Корпус, седло |
чугун СЧ-15 |
|
Направляющая |
сталь Ст.3 |
|
Тарелка |
чугун СЧ-15 |
|
Пружина |
нерж. сталь 9x12 |
|
DN |
L |
D |
Масса |
|
мм |
мм |
кг |
|
|
125 |
90 |
184 |
6,8 |
|
150 |
106 |
209 |
10,0 |
|
200 |
140 |
264 |
20,0 |
