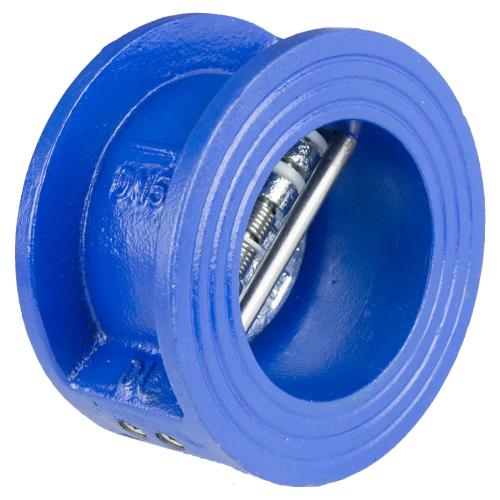

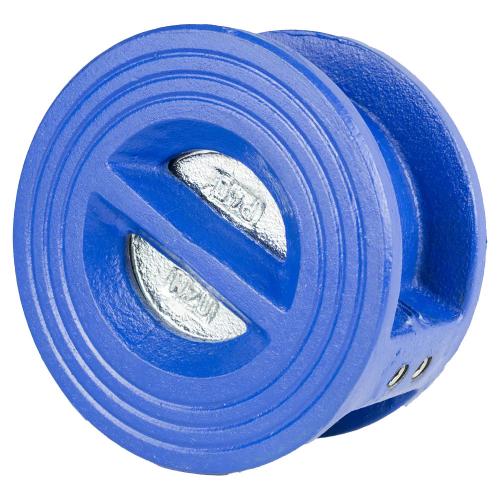

Диаметр DN, мм |
40 – 600 |
|
Давление PN, бар |
16 |
|

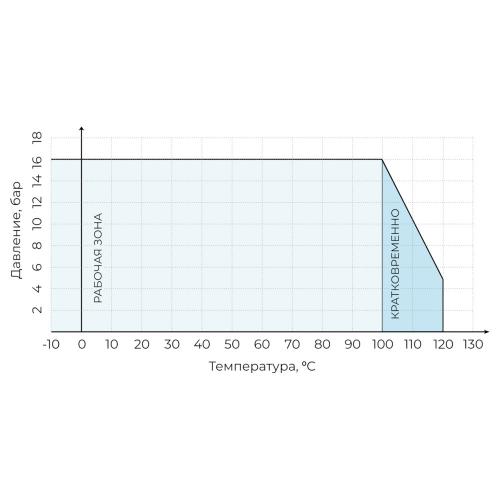

Температура, °С |
от -10 до +100 (до +120 кратковременно) |
|
Среда |
Вода, этиленгликоль до 40%, водяной пар, воздух и др. инертные среды |
|
Класс герметичности по ГОСТ 9544-2015 |
"B" |
|
Тип присоединения |
межфланцевый (ответные фланцы рекомендуем по ГОСТ 33259-2015 (ГОСТ 12820-80 / 12821-80 исп.1) |
|
№ |

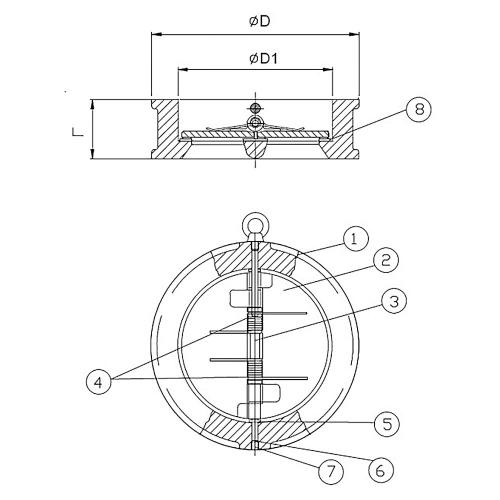

Наименование |
Материалы |
|
1 |
Корпус |
Высокопрочный чугун GGG45 |
|
2 |
Диск |
Высокопрочный чугун GGG45, покрытый никелем |
|
3 |
Шток |
Нержавеющая сталь (AISI420) |
|
4 |
Пружина |
Нержавеющая сталь (AISI304) |
|
5 |
Уплотнение корпуса |
PTFE |
|
6 |
Стопорное кольцо |
Нержавеющая сталь (AISI304) |
|
7 |
Фиксатор |
Нержавеющая сталь (AISI304) |
|
8 |
Уплотнение седла |
EPDM |
|
DN |
D |
D1 |
L |
Масса |
|
мм |
мм |
кг |
||
|
40 |
92 |
60 |
54 |
1,31 |
|
50 |
106 |
65 |
54 |
1,46 |
|
65 |
126 |
79 |
54 |
2,16 |
|
80 |
142 |
95 |
57 |
2,77 |
|
100 |
158 |
118 |
64 |
4,07 |
|
125 |
189 |
145 |
70 |
6,2 |
|
150 |
213 |
170 |
76 |
8,15 |
|
200 |
273 |
224 |
95 |
14,72 |
|
250 |
328 |
265 |
108 |
25,0 |
|
300 |
378 |
310 |
143 |
37,5 |
|
350 |
438 |
360 |
184 |
61,11 |
|
400 |
489 |
410 |
192 |
79,7 |
|
450 |
539 |
450 |
203 |
111,42 |
|
500 |
616 |
506 |
152 |
100,0 |
|
600 |
724 |
625 |
178 |
160,0 |
|
DN, мм |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
Kv, м3/ч |
34 |
35 |
76 |
88 |
238 |
465 |
658 |
930 |
2043 |
3178 |
4313 |
6810 |
9080 |
10021 |
22000 |
