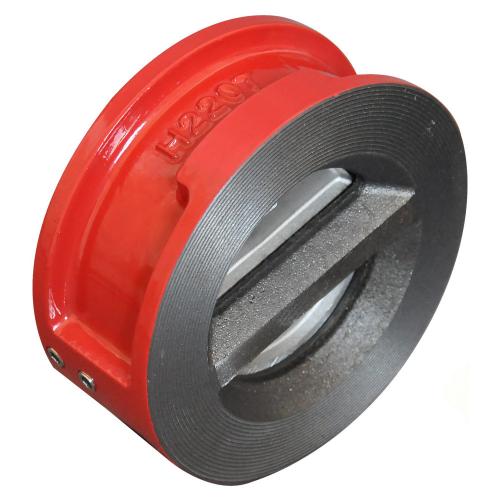

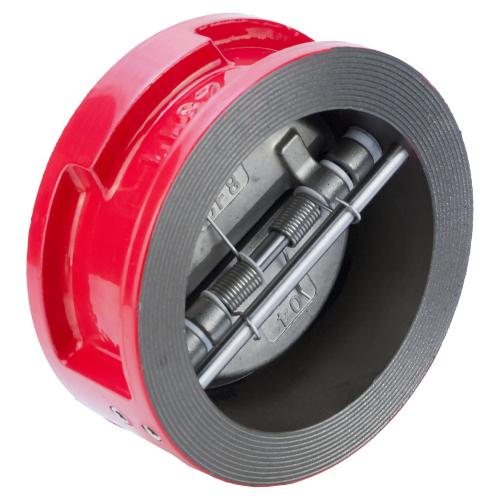

Диаметр DN, мм |
32 – 800 |
|
Давление PN, бар |
16 |
|

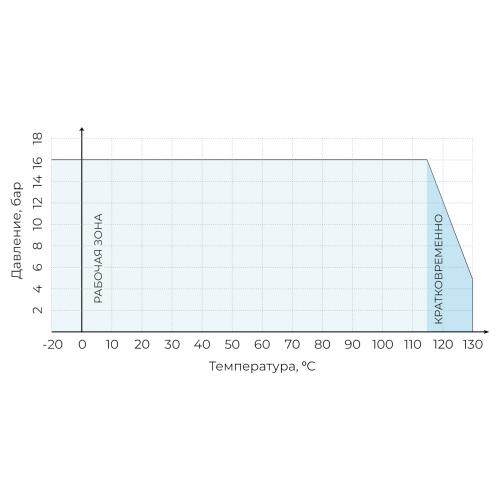

Температура, °С |
от -20 до +115 (до +130 кратковременно) |
|
Среда |
Вода, этиленгликоль до 40%, водяной пар, воздух и др. инертные среды |
|
Класс герметичности по ГОСТ 9544-2015 |
"AA" |
|
Тип присоединения |
межфланцевый (ответные фланцы рекомендуем по ГОСТ 33259-2015 (ГОСТ 12820-80 / 12821-80 исп.1) |
|
№ |

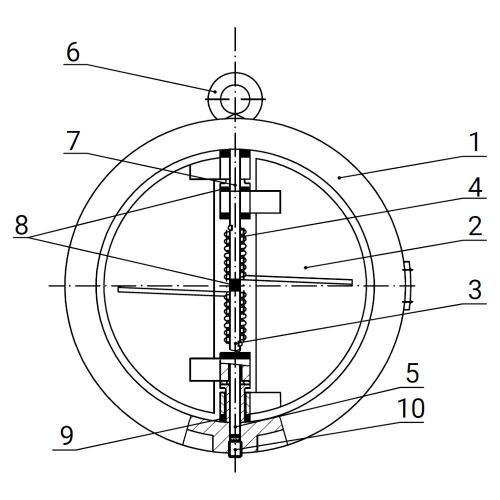

Наименование |
Материалы |
|
1 |
Корпус |
Серый чугун GG25 |
|
2 |
Створки клапана |
Нержавеющая сталь AISI304 (CF8) |
|
3 |
Шток |
Нержавеющая сталь AISI416 |
|
4 |
Пружина |
Нержавеющая сталь AISI304 |
|
5 |
Шарнирный штифт |
Нержавеющая сталь AISI416 |
|
6 |
Рым-болт |
Углеродистая сталь (DN200-800) |
|
7 |
Стопорный штифт |
Нержавеющая сталь AISI416 |
|
8 |
Уплотнение пружины |
PTFE |
|
9 |
Уплотнение корпуса |
PTFE |
|
10 |
Заглушка |
Нержавеющая сталь AISI201 |
|
11 |
Уплотнение седла |
EPDM |
|

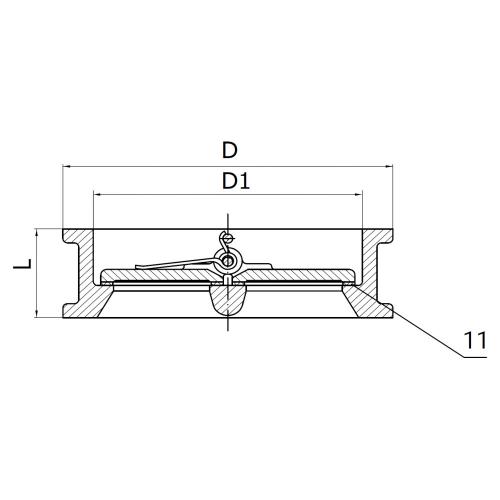

DN |
ØD1 |
ØD |
L |
Масса |
|
мм |
мм |
кг |
||
|
32 |
58 |
92 |
43 |
0,95 |
|
40 |
58 |
92 |
43 |
1,2 |
|
50 |
65 |
107 |
43 |
1,4 |
|
65 |
80 |
127 |
46 |
1,8 |
|
80 |
94 |
142 |
64 |
2,9 |
|
100 |
117 |
162 |
64 |
4,35 |
|
125 |
145 |
192 |
70 |
5,6 |
|
150 |
170 |
218 |
76 |
7,5 |
|
200 |
224 |
273 |
89 |
13,3 |
|
250 |
265 |
328 |
114 |
22,5 |
|
300 |
310 |
378 |
114 |
30,5 |
|
350 |
360 |
438 |
127 |
48,0 |
|
400 |
410 |
488 |
140 |
72,0 |
|
450 |
450 |
538 |
152 |
102,0 |
|
500 |
505 |
592 |
152 |
125,0 |
|
600 |
624 |
695 |
178 |
165,0 |
|
700 |
720 |
809 |
229 |
225,0 |
|
800 |
825 |
916 |
241 |
328,0 |
|
DN, мм |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
|
Kv, м3/ч |
29 |
34 |
45 |
78 |
112 |
242 |
465 |
658 |
1230 |
2238 |
3401 |
4401 |
6810 |
11089 |
10021 |
22000 |
37000 |
59000 |
