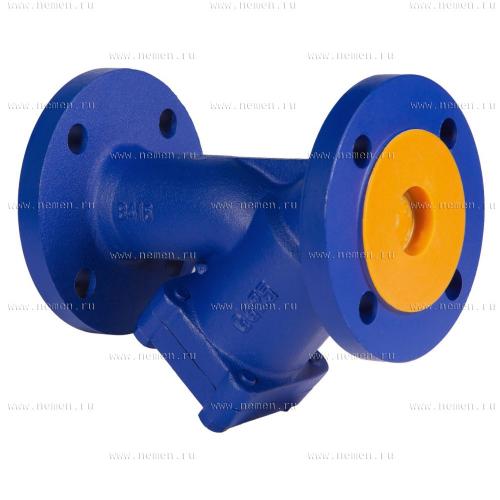

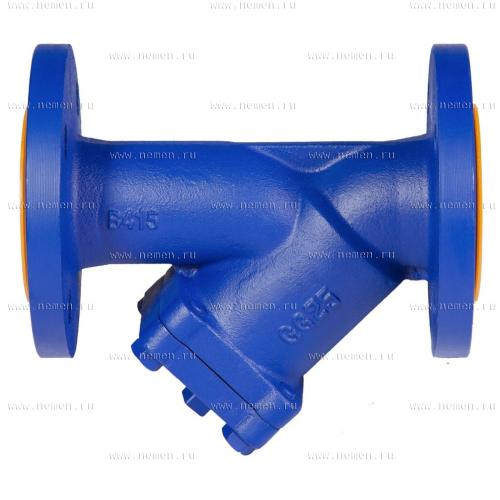

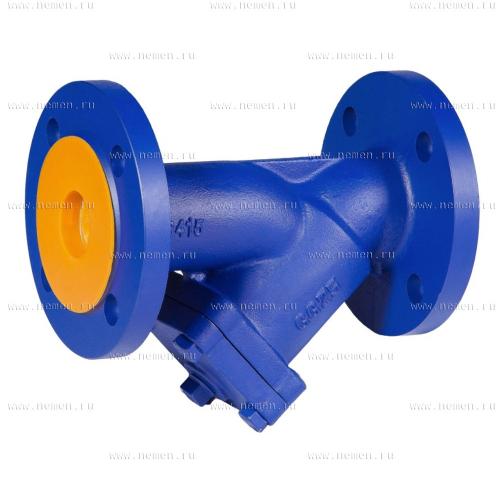

Диаметр DN, мм |
15 – 400 |
|

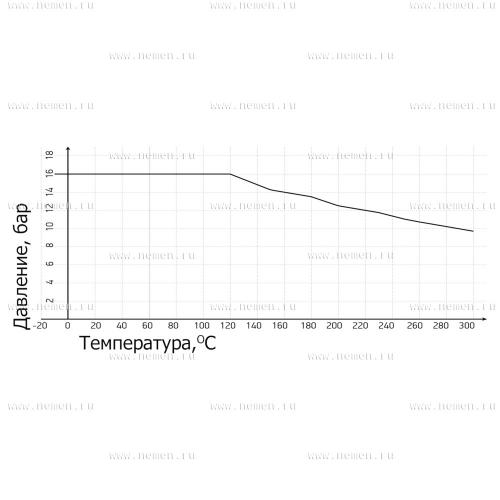

Давление PN, бар |
16 |
|
Температура, °С |
до +300 |
|
Среда |
Вода, этиленгликоль до 50%*, водяной пар, воздух и др. нейтральные жидкости не агрессивные к материалам клапана (по согласованию) |
|
Тип присоединения |
фланцевый (ответные фланцы рекомендуем по ГОСТ 33259-2015 (ГОСТ 12820-80 / 12821-80 исп.1) |
*-на этиленгликоль Траб˃60°С рекомендуется применять оборудование в исполнении из нержавеющей стали.
|
№ |

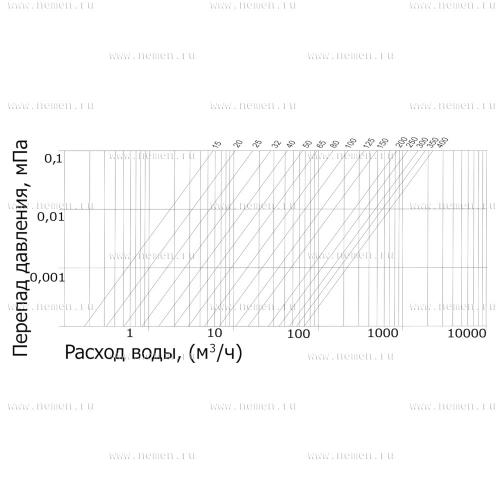

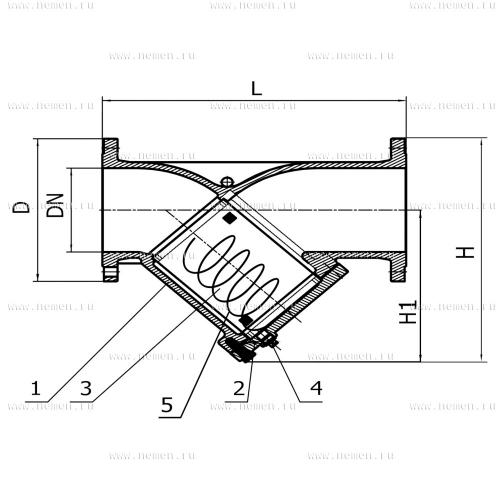

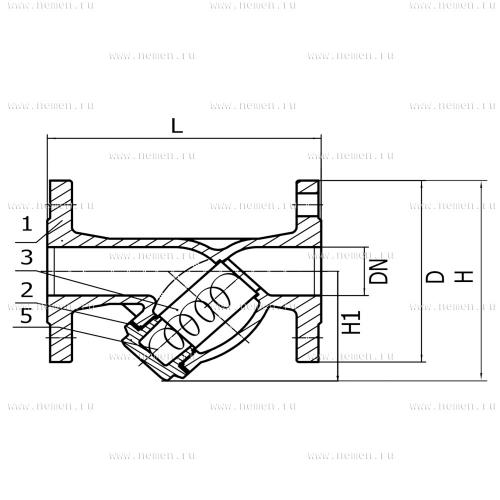

Наименование |
Материалы |
|
1 |
Корпус |
Серый чугун GGG25 |
|
2 |
Крышка |
Серый чугун GGG25 |
|
3 |
Сетка |
Нержавеющая сталь AISI304 |
|
4 |
Сливная пробка* |
Сталь |
|
5 |

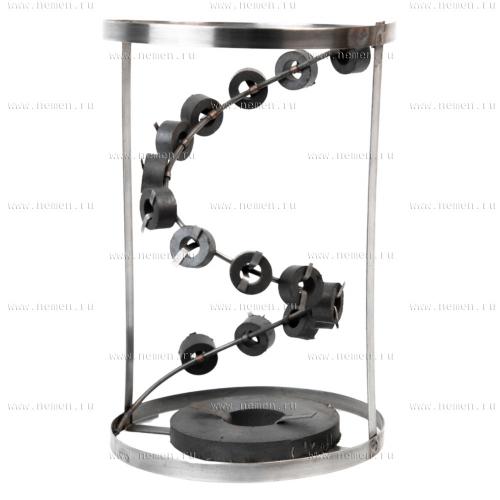

Магнитная вставка |
Нержавеюшая сталь AISI304, ферритовые магниты |
* имеется на фильтрах DN 50-400
|
DN |
Размеры |
Размер ячейки сетки |
Масса |
|||
|
L |
H |
H1 |
D |
|||
|
мм |
мм |
кг |
||||
|
15 |
130 |
115 |
68 |
95 |
0,8 |
1,8 |
|
20 |
150 |
120 |
68 |
105 |
2,5 |
|
|
25 |
160 |
130 |
73 |
115 |
3,2 |
|
|
32 |
180 |
150 |
80 |
140 |
4,8 |
|
|
40 |
200 |
170 |
95 |
150 |
5,9 |
|
|
50 |
230 |
210 |
128 |
165 |
9,2 |
|
|
65 |
290 |
240 |
148 |
185 |
13,2 |
|
|
80 |
310 |
280 |
180 |
200 |
17,3 |
|
|
100 |
350 |
320 |
210 |
220 |
26,2 |
|
|
125 |
400 |
350 |
225 |
250 |
39,5 |
|
|
150 |
480 |
390 |
248 |
285 |
1,5 |
56,6 |
|
200 |
600 |
530 |
360 |
340 |
92,7 |
|
|
250 |
730 |
630 |
428 |
405 |
2,0 |
144,7 |
|
300 |
850 |
750 |
520 |
460 |
197,8 |
|
|
350 |
980 |
950 |
690 |
520 |
321,8 |
|
|
400 |
1100 |
1050 |
760 |
580 |
392 |
|
