Фильтр сетчатый тип 821

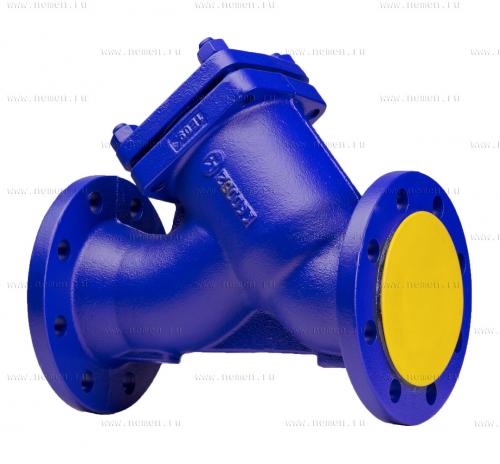

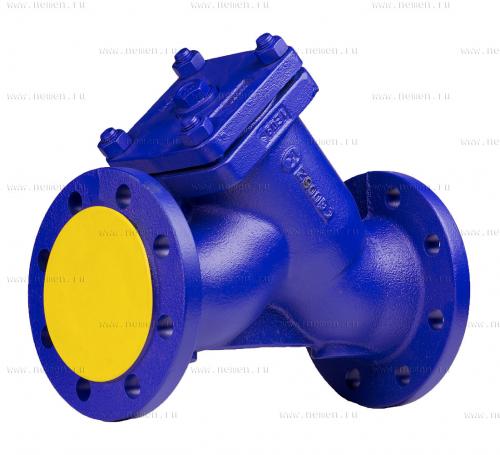

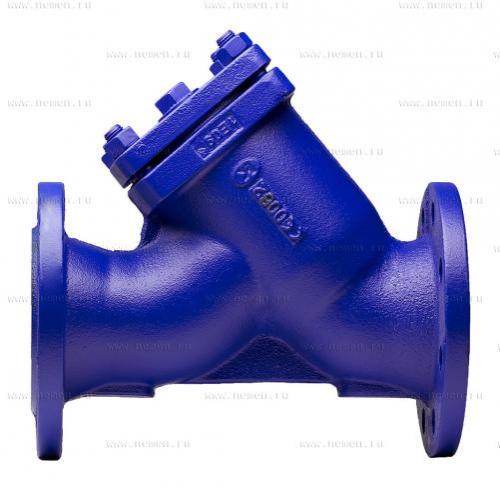

ФИЛЬТР СЕТЧАТЫЙ МЕХАНИЧЕСКИЙ ФЛАНЦЕВЫЙ ТИП 821
ФИЛЬТР СЕТЧАТЫЙ МЕХАНИЧЕСКИЙ ФЛАНЦЕВЫЙ ТИП 821
ФИЛЬТР СЕТЧАТЫЙ МЕХАНИЧЕСКИЙ ФЛАНЦЕВЫЙ ТИП 821
ФИЛЬТР СЕТЧАТЫЙ МЕХАНИЧЕСКИЙ ФЛАНЦЕВЫЙ ТИП 821

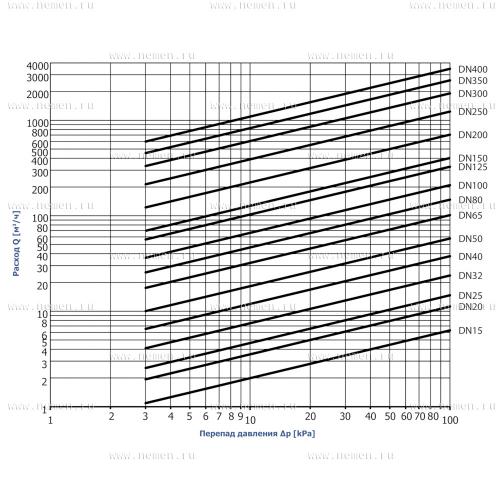

ФИЛЬТР СЕТЧАТЫЙ МЕХАНИЧЕСКИЙ ФЛАНЦЕВЫЙ ТИП 821 График зависимости падения давления от расхода воды (стандартная сетка)
График зависимости падения давления от расхода воды (стандартная сетка)
Характеристика:

Тип

821 А

821 С

821 F

821 I

Диаметр DN, мм

15 - 400

15 - 200

15 - 200

15 - 200

Давление PN, бар

16

25

40

40

Температура, °С

до 300

до 350

до 450

до 400

Опция

электронный индикатор загрязнения / магнитная вставка* / эпоксидное покрытие*

Среда

вода, воздух, пар, гликоли, углеводороды и другие среды нейтральные к материалам фильтра

Тип присоединения

фланцевый

* - только для фильтров типа 821А

Материалы:

Тип

821 А

821 С

821 F

821 I

Корпус

Серый чугун

EN-GJL-250 (EN-JL 1040)

Высокопрочный чугун

EN-GJS-400-18-LT (EN-JS 1025)

Углеродистая сталь GP240GH (1.0619)

Нержавеющая сталь

G-X5CrNiMo19-11-2 (1.4408)

Сетка

Нержавеющая сталь X5CrNi 18-10 (1.4301)

Уплотнение корпуса

CrNiSt - графит

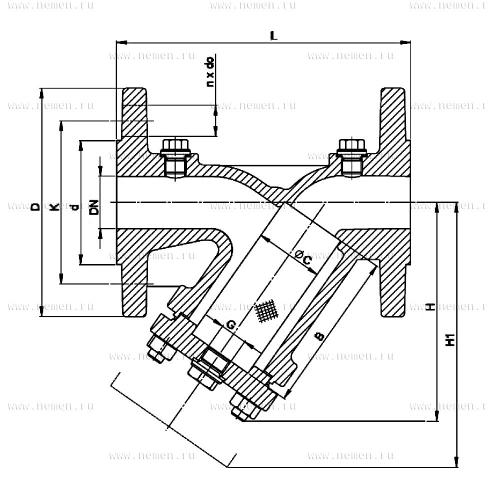

Размеры:

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

130

150

160

180

200

230

290

310

350

400

480

600

730

850

980

1100

H

90

100

115

135

150

160

180

215

240

280

330

405

540

680

755

835

H1

135

160

180

215

240

250

285

330

395

455

525

650

870

1110

1250

1370

G

3/8

3/8

3/8

3/8

1

1

1

1

1 1/2

1 1/2

1 1/2

1 1/2

1 1/2

1 1/2

1 1/2

1 1/2

С

23

28

36

42

50

61,5

78,5

89,5

109,5

137,5

160

210

258

308

365

415

В

56

68

82

98

114

119

134

149

169

199

224

284

434

555

640

695

PN 16

D

95

105

115

140

150

165

185

200

220

250

285

340

405

460

520

580

d

46

56

65

76

84

99

118

132

156

184

211

266

319

370

429

480

К

65

75

85

100

110

125

145

160

180

210

240

295

355

410

470

525

nxdo

4x14

4x14

4x14

4x19

4x19

4x19

4x19

8x19

8x19

8x19

8x23

12x23

12x28

12x28

16x28

16x31

Масса, кг

2,6

3,0

4,3

6,8

8,8

11

14,6

18,6

27

38,5

54,5

110

165

285

373

540

PN 25

D

95

105

115

140

150

165

185

200

235

270

300

360

-

-

-

-

d

46

56

65

76

84

99

118

132

156

184

211

274

-

-

-

-

К

65

75

85

100

110

125

145

160

190

220

250

310

-

-

-

-

nxdo

4x14

4x14

4x14

4x19

4x19

4x19

8x19

8x19

8x23

8x28

8x28

12x28

-

-

-

-

Масса, кг

2,6

3,0

4,3

6,8

9,0

11

16,8

19,5

29,6

42,5

56,0

110

-

-

-

-

PN 40

D

95

105

115

140

150

165

185

200

235

270

300

375

-

-

-

-

d

45

58

68

78

88

102

122

138

162

188

218

285

-

-

-

-

К

65

75

85

100

110

125

145

160

190

220

250

320

-

-

-

-

nxdo

4x14

4x14

4x14

4x18

4x18

4x18

8x18

8x18

8x22

8x26

8x26

12x30

-

-

-

-

Масса, кг

2,7

3,6

4,5

6,3

8,7

11

18,5

23,5

33,0

54

75

137

-

-

-

-

Коэффициенты расхода Kvs, м3/ч:

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

Сетка

Kvs, м3

F15 / F28 / F45

6,3

11,2

14,7

23,7

37,7

57,9

101,5

147,4

209,6

326,2

403,0

707,0

1234,4

1916,2

2621,4

3460,3

F100

6,2

9,6

14,2

23,1

36,6

53,7

95,1

137,1

206,4

268,8

401,4

706,7

1229,4

1902,4

2611,0

3438,4

F200

6,2

9,5

14,1

23,0

35,6

53,0

92,7

133,4

202,7

314,3

462,3

811,0

1375,1

2133,1

2885,4

3747,0

F300

6,1

9,3

13,5

22,1

33,4

49,8

86,0

121,2

183,5

284,3

420,3

738,3

1274,3

2021,6

2698,8

3545,0

F400

6,0

9,1

13,2

21,7

33,4

48,5

82,9

115,9

173,7

268,8

401,4

706,7

1229,4

1902,4

2611,0

3438,4

F600

6,0

9,1

13,0

21,7

33,3

48,4

82,6

115,9

173,1

266,8

397,9

701,2

1225,0

1892,1

2606,8

3433,9

Сетка:

Обозначение сетки

DN

Размер ячейки, мм

Кол-во ячеек сетки на см2

F 45

15 – 50

1,0

45

F 28

65 – 80

1,25

28

F 15

100 – 400

1,6

15

F 100*

15 – 400

0,63

100

F 200*

15 – 400

0,5

200

F 300*

15 – 400

0,4

300

F 400*

15 – 400

0,32

400

F 600*

15 – 400

0,25

600

* - по запросу
