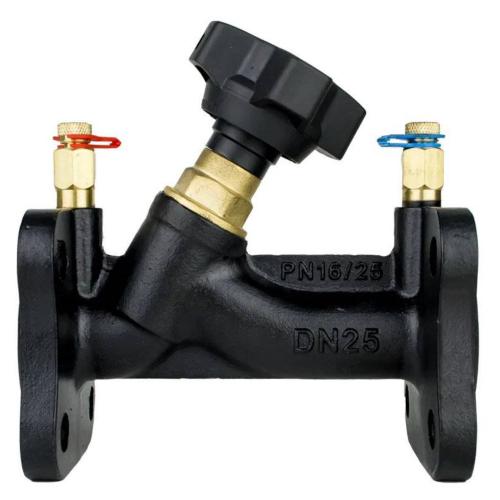

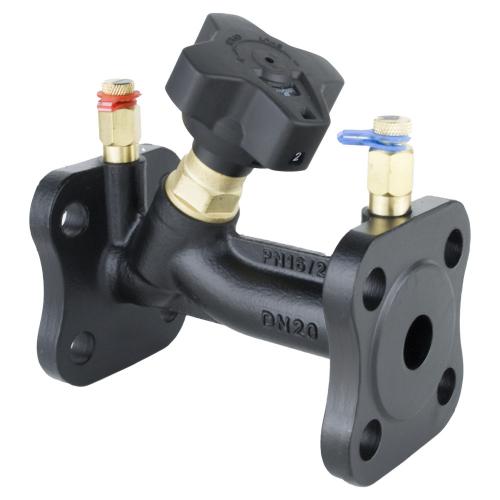

Диаметр DN, мм |
15 – 32 |
|
Давление PN, бар |
16 |
|
Температура, °С |
до 120 |
|
Среда |
Вода, этиленгликоль, водяной пар, воздух и другие инертные среды. |
|
Класс герметичности по ГОСТ 9544-2015 |
"А" |
|
Тип управления |
Маховик–стандартная поставка |
|
Тип присоединения |
фланцевый (ответные фланцы рекомендуем по ГОСТ33259-2015 (ГОСТ12820-80/12821-80 исп.1) |
|
№ |

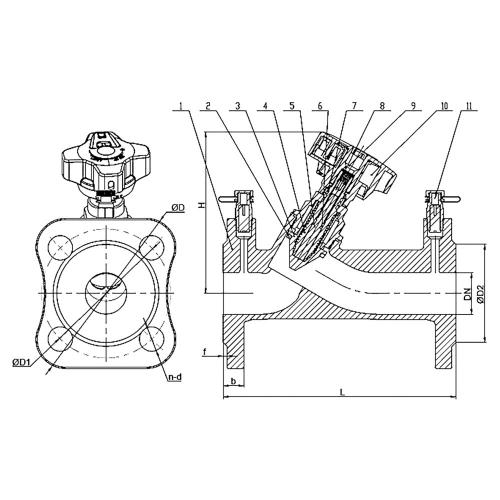

Наименование |
Материалы |
|
1 |
Корпус |
Высокопрочный чугун |
|
2 |
Уплотнение конуса |
PTFE |
|
3 |
Конус балансировочный |
Латунь |
|
4 |
Шток |
Латунь |
|
5 |
Фиксатор настройки |
Нержавеющая сталь |
|
6 |
Уплотнение |
EPDM |
|
7 |
Уплотнение |
EPDM |
|
8 |
Стопорный винт |
Нержавеющая сталь |
|
9 |
Болт |
Нержавеющая сталь |
|
10 |
Маховик |
Пластик ABS |
|
11 |
Измерительный ниппель |
Латунь |
|
DN |
L |
H |
D |
D1 |
D2 |
b-f |
n-d |
Kvs |
Масса |
|
мм |
мм |
м³/ч |
кг |
||||||
|
15 |
130 |
104 |
95 |
65 |
46 |
14-2 |
4-14 |
4,47 |
1,35 |
|
20 |
150 |
106 |
105 |
75 |
56 |
14-2 |
4-14 |
9,06 |
1,7 |
|
25 |
160 |
115 |
115 |
85 |
65 |
16-3 |
4-14 |
17,16 |
2,2 |
|
32 |
180 |
125 |
140 |
100 |
76 |
16-3 |
4-19 |
28,15 |
3,1 |
|
Настройка |
DN15 |
DN20 |
DN25 |
DN32 |
|
1 |
1,32 |
3,04 |
4,80 |
6,13 |
|
2 |
3,30 |
5,44 |
7,89 |
10,64 |
|
3 |
3,75 |
7,19 |
10,83 |
16,04 |
|
4 |
4,14 |
8,42 |
13,66 |
21,33 |
|
5 |
4,47 |
9,06 |
15,34 |
25,93 |
|
6 |
– |
– |
17,16 |
28,15 |
