Клапан балансировочный тип RSV054N

КЛАПАН БАЛАНСИРОВОЧНЫЙ РЕЗЬБОВОЙ ТИП RSV054N
КЛАПАН БАЛАНСИРОВОЧНЫЙ РЕЗЬБОВОЙ ТИП RSV054N
КЛАПАН БАЛАНСИРОВОЧНЫЙ РЕЗЬБОВОЙ ТИП RSV054N
КЛАПАН БАЛАНСИРОВОЧНЫЙ РЕЗЬБОВОЙ ТИП RSV054N
КЛАПАН БАЛАНСИРОВОЧНЫЙ РЕЗЬБОВОЙ ТИП RSV054N
КЛАПАН БАЛАНСИРОВОЧНЫЙ РЕЗЬБОВОЙ ТИП RSV054N
Характеристика:

Диаметр DN, мм

1/2” - 2” (15 - 50)

Давление PN, бар

16

Температура, °С

от -10 до +110

Среда

Вода, этиленгликоль, водяной пар, воздух и другие инертные среды.

Класс герметичности

"А" по ГОСТ 9544-2015

Тип управления

рукоятка

Тип присоединения

резьбовой

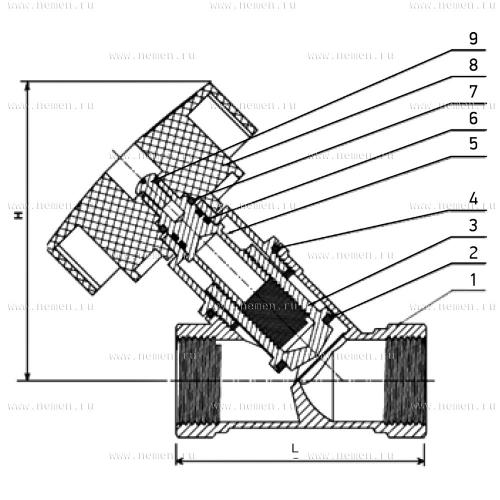

Материалы:

Наименование

Материалы

1

Корпус

Латунь

2

Прокладка

Фторопласт PTFE

3

Золотник

Латунь

4

Прокладка

Фторопласт PTFE

5

Шпиндель

Латунь

6

Сальниковые кольцо

EPDM

7

Стопорное кольцо

Сталь

8

Рукоятка

Пластик ABS

9

Винт

Сталь

10

Уплотнительное кольцо

EPDM

11

Ниппель

Латунь

Размеры:

DN

G

L

H

Масса

мм

дюйм

мм

кг

15

1/2

74

90

0.3

20

3/4

75

90

0.4

25

1

78

91

0.5

32

1 1/4

95

96

0.7

40

1 1/2

101

104

0.9

50

2

106

110

1.4

Зависимость коэффициента Kvs (м3/ч) от числа оборотов открытия:

Настройка

DN15

DN20

DN25

DN32

DN40

DN50

0

0

0

0

0

0

0

5

0,6

0,8

1,3

2,2

3,5

5,6

10

1,2

1,7

2,8

4,8

7,7

12,4

15

1,4

2

3,2

5,5

8,9

14,4

20

1,6

2,2

3,5

6,1

9,8

15,7

25

1,8

2,6

4,1

7,1

11,5

18,6

30

2

2,8

4,5

7,7

12,4

19,9

35

2,2

3,1

5

8,6

13,9

22,5

40

2,3

3,2

5,2

8,9

14,4

23,3

45

2,5

3,5

5,6

9,6

15,6

25,1

50

2,6

3,6

5,8

9,2

16

25,6

55

2,8

3,9

6,3

10,8

17,5

27,7

60

2,9

4,1

6,6

11,3

18,2

28,8

65

3,1

4,3

7

11,9

19,3

30,3

70

3,2

4,4

7,2

12,3

19,9

31,1

75

3,4

4,7

7,6

13,1

21,2

32,5

80

3,4

4,8

7,7

13,2

21,5

33,2

85

3,6

5,1

8,2

14,1

22,7

34,1

90

3,7

5,2

8,4

14,3

23,2

34,6

95

4

5,5

9

15,4

24,8

34,9

99

4,1

5,7

9,3

15,8

25,5

36,2
