ТЕРМОСТАТИЧЕСКИЙ ЭЛЕМЕНТ ТИП V.2.05, V4.05, V4.10, V.8.09, V8.18

Версия для печатиСертификат (Декларация) Заказать

Опросный лист для подбора регулятора температуры прямого действия

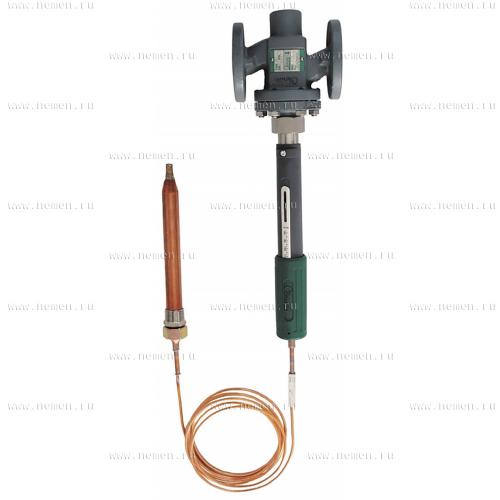

Сервопривод прямого действия (термостат) состоит из датчика (01), каппиляра (02), настроечного цилиндра (03).

Стержневой / спиральный датчик из меди / нержавеющей стали с резьбовым присоединением.

Стержневой датчик из меди предназначен для систем отопления и ГВС с циркуляцией. Если система ГВС без циркуляции, то для точного регулирования следует применять спиральный датчик.



Характеристика:

Характеристика

Тип термостата

V2.05

V4.05

V4.10

V8.09

V8.18

Закрывающая сила, (Н)

200

400

400

800

800

Диапазон температуры, (С)

1.

0-60

0-120

0-60

0-120

0-60

2.

30-90

40-160

30-90

40-160

30-90

3.

60-120

-

60-120

-

60-120

Нейтральная зона, (С)

2,5

2,0

2,0

1,5

1,5

Максимальный ход штока, (мм)

10

21

21

21

21

Перемещение штока, (мм)

-30…..160

0,5

0,5

1,0

0,9

1,8

при изменении Т на 1° С

140….280

0,7

0,7

1,33

1,2

2,4

Капиляры

3.0 м - стандарт; 6.0 м - под заказ

Материал датчика / жидкость

Т-ра среды (-30…..160° С)

Медь / Глицерин

Тип монтажа термостата

Т-ра среды (-30…..150° С)

Вверх / Вниз

При заказе оборудования необходимо указывать диапазон настройки температуры.

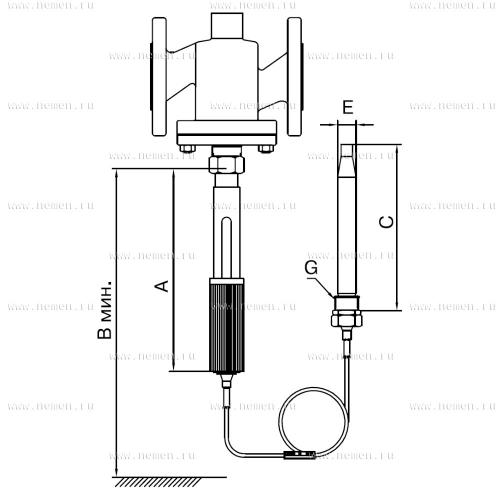

Размеры:

Размеры G и N- трубная резьба

Термостат / Материал датчиков

Все размеры в мм.

Вес нетто

С=Медь

V2.05

V4.05

V4.10

V8.09

V8.18

S=Нержавеющая сталь

C

S

C

S

C

S

C

S

C

S

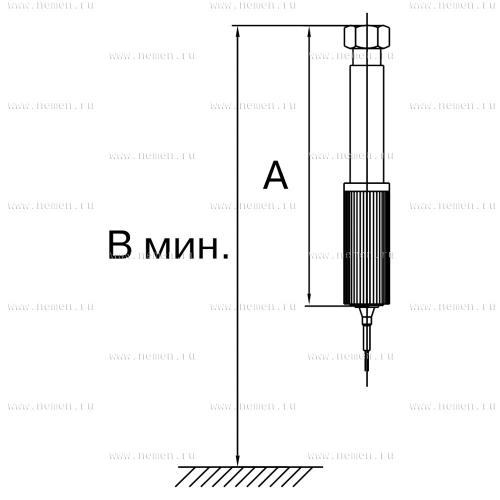

Настроечный цилиндрТЕРМОСТАТИЧЕСКИЙ ЭЛЕМЕНТ ТИП V.2.05, V.4.05, V.8.09

A

305

305

305

385

385

385

560

560

-

560

B

405

405

525

525

525

525

740

740

-

740

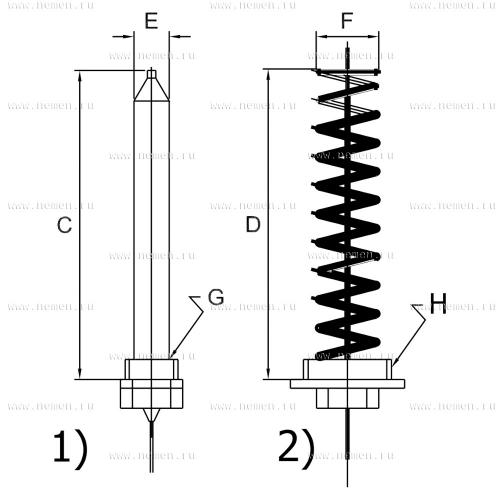

Датчик с BSP резьбой

ТЕРМОСТАТИЧЕСКИЙ ЭЛЕМЕНТ ТИП V.2.05, V.4.05, V.8.09

C

210

190

390

380

490

515

710

745

-

800

D

235

170

235

250

325

325

425

435

-

810

E

22

22

22

22

28

25

28

25

-

34

F

49

49

49

49

49

49

49

49

-

49

G

R3/4

R3/4

R1

R1

R1

R1

R2

R2

-

R2

H

R2

R2

R2

R2

R2

R2

R2

R2

-

R2

Масса с присоединением

кг.

1,8

1,8

2,6

2,6

3,3

3,3

6,3

6,3

-

7,3

2,3

2,3

3,1

3,1

3,8

3,8

6,3

6,3

-

7,3



Принцип действия:

Датчик, каппиляр и настроечный цилиндр представляют собой единую неразборную систему. Требуемая температура устанавливается на настроечном цилиндре сервопривода. Регулировка температуры осуществляется засчет увеличения или уменьшения объема жидкости при нагревании (остывании). При остывании регулируемого теплоносителя жидкость сжимается и клапан открывается. Нейтральной зоной называется разность температур, при которой не происходит движения штока. Величина этой зоны определяет чувствительность системы.















ТЕРМОСТАТИЧЕСКИЙ ЭЛЕМЕНТ ТИП V.2.05, V.4.05, V.8.09

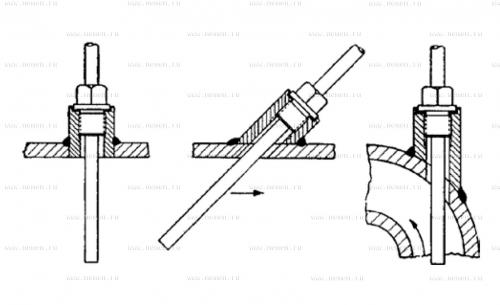

Схема установки датчика в поток

Увеличить
