РЕГУЛЯТОР ТЕМПЕРАТУРЫ ТИП M1F, M2F

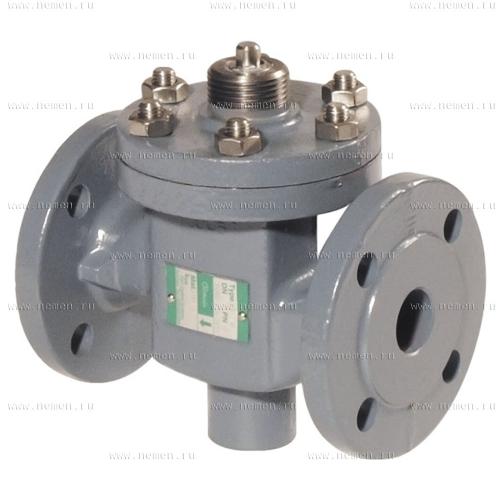

РЕГУЛЯТОР ТЕМПЕРАТУРЫ ПРЯМОГО ДЕЙСТВИЯ M1F
M1F
РЕГУЛЯТОР ТЕМПЕРАТУРЫ ПРЯМОГО ДЕЙСТВИЯ M2F (DN 20-80 мм)
M2F (DN 20-80 мм)
РЕГУЛЯТОР ТЕМПЕРАТУРЫ ПРЯМОГО ДЕЙСТВИЯ M2F (DN 100-150 мм)
M2F (DN 100-150 мм)
РЕГУЛЯТОР ТЕМПЕРАТУРЫ ПРЯМОГО ДЕЙСТВИЯ График температура - давление
График температура - давление

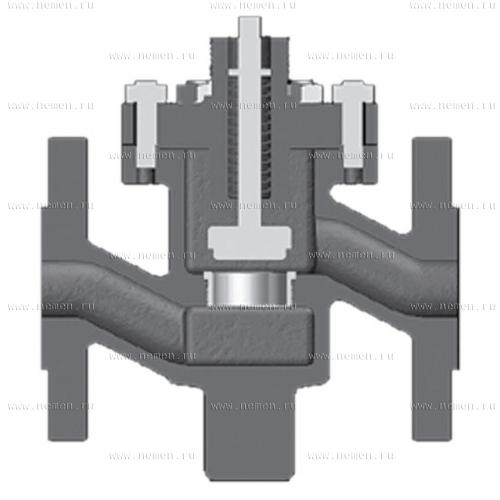

РЕГУЛЯТОР ТЕМПЕРАТУРЫ ПРЯМОГО ДЕЙСТВИЯ M1F
M1F
РЕГУЛЯТОР ТЕМПЕРАТУРЫ ПРЯМОГО ДЕЙСТВИЯ M2F (DN 20-80 мм)
M2F (DN 20-80 мм)
РЕГУЛЯТОР ТЕМПЕРАТУРЫ ПРЯМОГО ДЕЙСТВИЯ M2F (DN 150-200 мм)
M2F (DN 150-200 мм)

Регулятор температуры прямого действия предназначен для поддержания постоянной величины температуры среды и состоит из регулирующего клапана и термостатического элемента.



Клапан регулирующий двухходовой латунный:

M1F – односедельный 15 мм;

M2F – двухседельный 20-150 мм



Характеристика:

Тип

M1F

M2F

Диаметр, DN, мм

15

20-150

Давление, PN, бар

16

Максимальная температура среды, °C

300

Регулирующая характеристика

Квадратичная

Количество седел

Односедельный

Двухседельный

Протечка

<0,05% Kv

Присоединение к сервоприводу

1″

Управляется термостатами

V2, V4, V8

Среда

Холодная и горячая вода, этиленгликоль до 50%, водяной пар (низкого давления)



Материалы:

Тип

M1F, M2F

Корпус

Чугун GG25

Компоненты

нержавеющая сталь

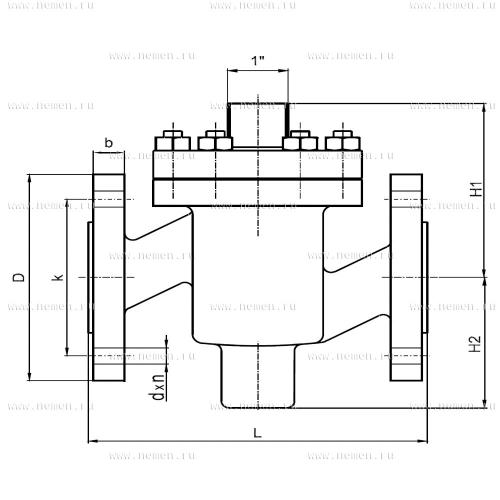

Технические параметры, габаритные размеры:

Тип

DN

Присоед.

Ру

Kvs

Максимальный перепад давления, бар

Размеры, мм

Масса

Термостат V2

Термостат V4

Термостат V8

V2.05

V4.05

V4.10

V8.09

V8.18

L

H1

H2

D

k

dxn

мм

бар

м3

Вода*

Пар

Вода*

Пар

Вода*

Пар

Вода*

Пар

Вода*

Пар

мм

кг

15 M1F

4

15

16

0,2

16

16

16

16

-

-

-

-

-

-

130

80

60

95

65

14x4

3,0

6

0,45

16

16

16

16

-

-

-

-

-

-

130

80

60

95

65

14x4

3,0

9

0,95

13

13

16

16

-

-

-

-

-

-

130

80

60

95

65

14x4

3,1

12

1,7

10

9,3

38

16

-

-

-

-

-

-

130

80

60

95

65

14x4

3,1

15

2,75

6,1

5,3

16

15

-

-

-

-

-

-

130

80

60

95

65

14x4

3,1

20 M2F

20

20

5

16

16

16

16

-

-

-

-

-

-

150

85

70

105

75

14х4

5

25 M2F

25

25

7,5

14

14

16

16

-

-

16

16

-

-

160

95

77

115

85

14х4

6,5

32 M2F

32

32

12,5

-

-

-

-

16

16

16

16

-

-

180

105

82

140

100

18х4

9

40 M2F

40

40

20

-

-

-

-

16

16

16

16

-

-

200

110

92

150

110

18х4

11

50 M2F

50

50

30

-

-

-

-

14

14

16

16

-

-

230

125

102

165

125

18х4

16

65 M2F

65

65

50

-

-

-

-

9,2

9,2

25

25

-

-

290

135

120

185

145

18х4

21

80 M2F

80

80

80

-

-

-

-

7,3

7,3

-

-

-

-

310

145

165

200

160

18х8

35

100 M2F

100

100

125

-

-

-

-

-

-

-

-

16

16

350

185

209

220

180

18х8

37

125 M2F

125

125

215

-

-

-

-

-

-

-

-

11

10

400

205

224

250

210

18х8

73

150 M2F

150

150

310

-

-

-

-

-

-

-

-

9,3

8,4

400

240

244

285

240

22х8

73

*- Вода, этиленгликоль до 50%
