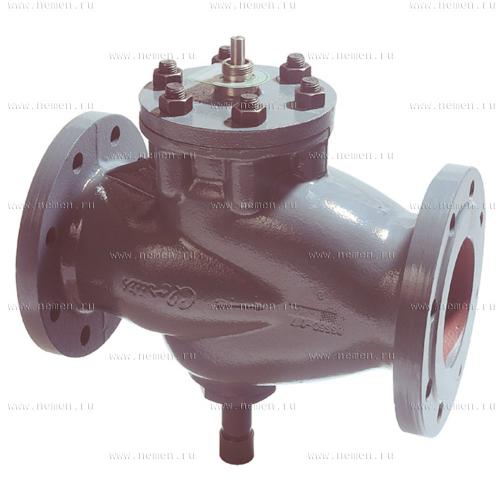

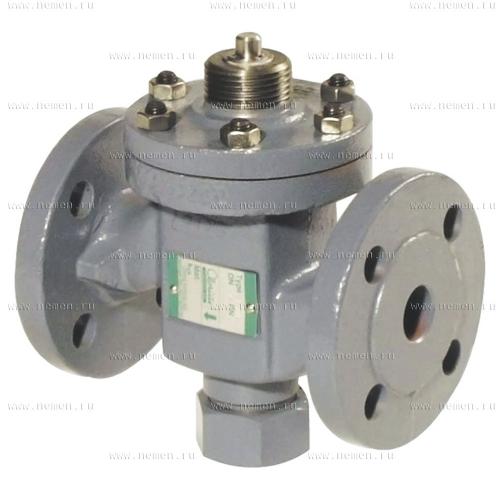

Тип клапана |
M2F |
G2F |
H2F |
Двухседельный |
|||
Диаметр, DN, мм |
20 - 150 |
||
Давление, PN, бар |
16 |
25* / 16 |
40* / 25 |
Максимальная рабочая температура, °С |
300 |
300 |
350 |
Среда |
Холодная и горячая вода, этиленгликоль (до 50%), водяной пар и другие среды, нейтральные к материалам клапана |
||
Характеристика регулирования |
Параболическая |
||
Значение Kvs, м3/час |
5 - 310 |
||
Класс герметичности |
III класс |
||
Присоединение |
фланцевое |
||
Тип управления |
Термостат V2, V4, V8 |
* - для клапанов до DN80
Тип клапана |
M2F |
G2F |
H2F |
Корпус |
Высокопрочный чугун EN-GJS-400-15 (EN-JS 1030) |
Высокопрочный чугун EN-GJS-400-15 (EN-JS 1030) |
Углеродистая сталь GP240GH (1.0619) |

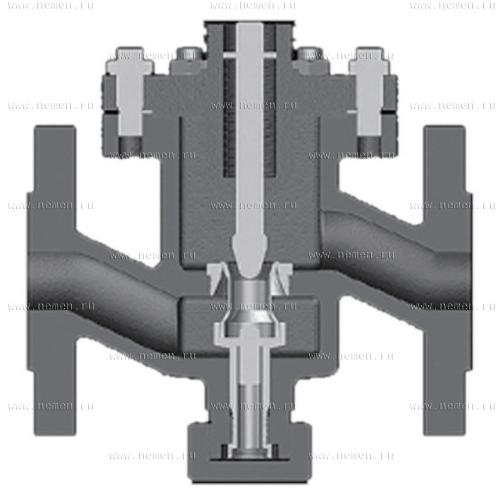

Внутренние компоненты |
Нержавеющая сталь AISI 420 (1.4031) |
Тип |
Kvs, м3/ч |
Максимальный перепад давления, бар |
|||||||||
Термостат V2 |
Термостат V4 |
Термостат V8 |
|||||||||
V2.05 |
V4.05 |
V4.10 |
V8.09 |
V8.18 |
|||||||
Вода* |
Пар |
Вода* |
Пар |
Вода* |
Пар |
Вода* |
Пар |
Вода* |
Пар |
||
20 M2F/G2F/H2F |
5,0 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
- |
- |
25 M2F/G2F/H2F |
7,5 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
- |
- |
32 M2F/G2F/H2F |
12,5 |
25 |
24 |
40 |
40 |
40 |
40 |
40 |
40 |
- |
- |
40 M2F/G2F/H2F |
20,0 |
21 |
20 |
38 |
40 |
38 |
40 |
40 |
40 |
- |
- |
50 M2F/G2F/H2F |
30,0 |
14 |
13 |
25 |
40 |
25 |
40 |
40 |
40 |
- |
- |
65 M2F/G2F/H2F |
50,0 |
- |
- |
14 |
13,5 |
14 |
13,5 |
29 |
28 |
- |
- |
80 M2F/G2F/H2F |
80,0 |
- |
- |
10 |
9,2 |
10 |
9,2 |
20 |
19 |
- |
- |
100 M2F/G2F/H2F |
125 |
- |
- |
- |
- |
- |
- |
- |
- |
17 |
16 |
125 M2F/G2F/H2F |
215 |
- |
- |
- |
- |
- |
- |
- |
- |
11 |
10 |
150 M2F/G2F/H2F |
310 |
- |
- |
- |
- |
- |
- |
- |
- |
9,3 |
8,4 |
*- вода, этиленгликоль до 50%

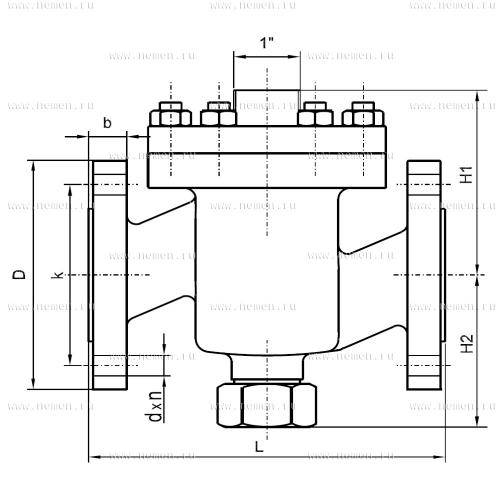

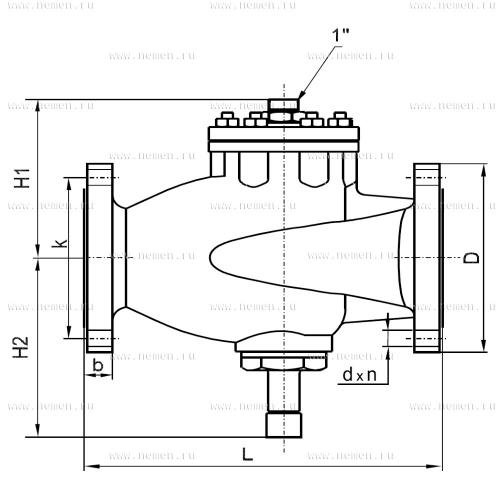

Тип |
DN |
Размеры, мм |
Масса, кг |
||||||||
L |
H1 |
H2 |
b |
D |
k |
dxn |
M2F |
G2F |
H2F |
||
20 M2F/G2F/H2F |
20 |
150 |
85 |
70 |
16/16/18 |
105 |
75 |
14х4/14х4/14х4 |
5,0 |
5,0 |
5,0 |
25 M2F/G2F/H2F |
25 |
160 |
95 |
77 |
16/16/18 |
115 |
85 |
14х4/14х4/14х4 |
6,5 |
6,5 |
6,5 |
32 M2F/G2F/H2F |
32 |
180 |
105 |
82 |
18/18/18 |
140 |
100 |
19х4/19х4/18х4 |
9 |
9 |
9 |
40 M2F/G2F/H2F |
40 |
200 |
110 |
92 |
19/18/18 |
150 |
110 |
19х4/19х4/18х4 |
11 |
11 |
11 |
50 M2F/G2F/H2F |
50 |
230 |
125 |
102 |
19/20/20 |
165 |
125 |
19х4/19х4/18х4 |
16 |
16 |
16 |
65 M2F/G2F/H2F |
65 |
290 |
135 |
120 |
19/22 /22 |
185 |
145 |
19х4/19х4/18х8 |
21 |
21 |
21 |
80 M2F/G2F/H2F |
80 |
310 |
145 |
165 |
19/24/24 |
200 |
160 |
19х8/19х8/18х8 |
38 |
38 |
35 |
100 M2F/G2F/H2F |
100 |
350 |
185 |
209 |
24 |
220/220/235 |
180/180/190 |
18х8/19х8/23х8 |
32 |
32 |
38 |
125 M2F/G2F/H2F |
125 |
400 |
205/205/240 |
224/224/230 |
24 |
250/250/270 |
210/210/220 |
18х8/19х8/27х8 |
50 |
50 |
73 |
150 M2F/G2F/H2F |
150 |
400 |
240/240/240 |
224/224/230 |
26 |
285/285/300 |
240/240/250 |
22х8/23х8/27х8 |
70 |
70 |
76 |
Описание | Регулятор температуры прямого действия |
Диаметр | 1/2″- 2″ (16 - 50 мм)ч |
Давление | 16 бар |
Температура | до 225°С |
Описание | Регулятор температуры прямого действия односедельный |
Диаметр | 15 - 50 мм |
Давление | 16 - 40 бар |
Температура | до 350°С |
