Диаметр DN, мм |
32 |
|||||||
Давление PN, бар |
25 |
|||||||
Номинальный расход, м3/ч |
5 |
|||||||
Номинальный напор, м |
96 |
|||||||
Максимальный напор, м |
121 |
|||||||
Среда |
вода и другие жидкости, нейтральные к материалам насоса |
|||||||
Температура, °С |
от -10 до +120 |
|||||||
Максимальная температура окружающей среды, °С |
+40 |
|||||||
Количество рабочих колёс общее |
18 |
|||||||
В том числе количество рабочих колёс уменьшенного диаметра |
0 |
|||||||
Код торцевого уплотнения |
HQCV |
|||||||
Электропитание |
3х380В 50Гц |
|||||||
Номинальная мощность, кВт |
3,0 |
|||||||
Степень защиты |
IP55 |
|||||||
Класс энергоэффективности |
IE3 |
|||||||
Тип присоединения |
фланцевый (стандарт DIN) |
№ |
Наименование |
Материалы |
1 |
Головная часть насоса |
чугун |
2 |
Рабочее колесо |
нержавеюшая сталь |
3 |
Блок рабочих колёс |
нержавеюшая сталь |
4 |
Основание |
чугун |

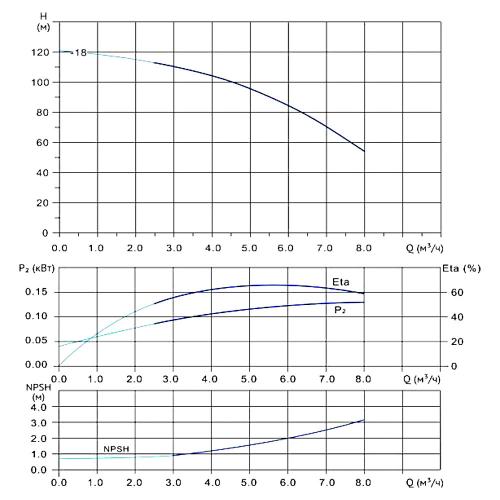

Расход, Q, м³/ч |
2 |
3 |
4 |
4,5 |
5 |
5,5 |
6 |
6,5 |
7 |
7,5 |
Напор, Н, м |
115 |
110 |
104 |
100 |
96 |
90 |
85 |
78 |
71 |
63 |

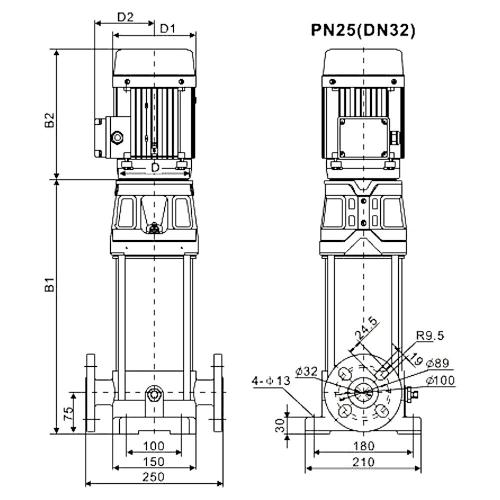

Тип |
DN |
B1 |
B2 |
B1+B2 |
D1 |
D2 |
Масса |
мм |
кг |
||||||
CVN 5-18-0 IE3 |
32 |
724 |
300 |
1024 |
168 |
127 |
48 |
